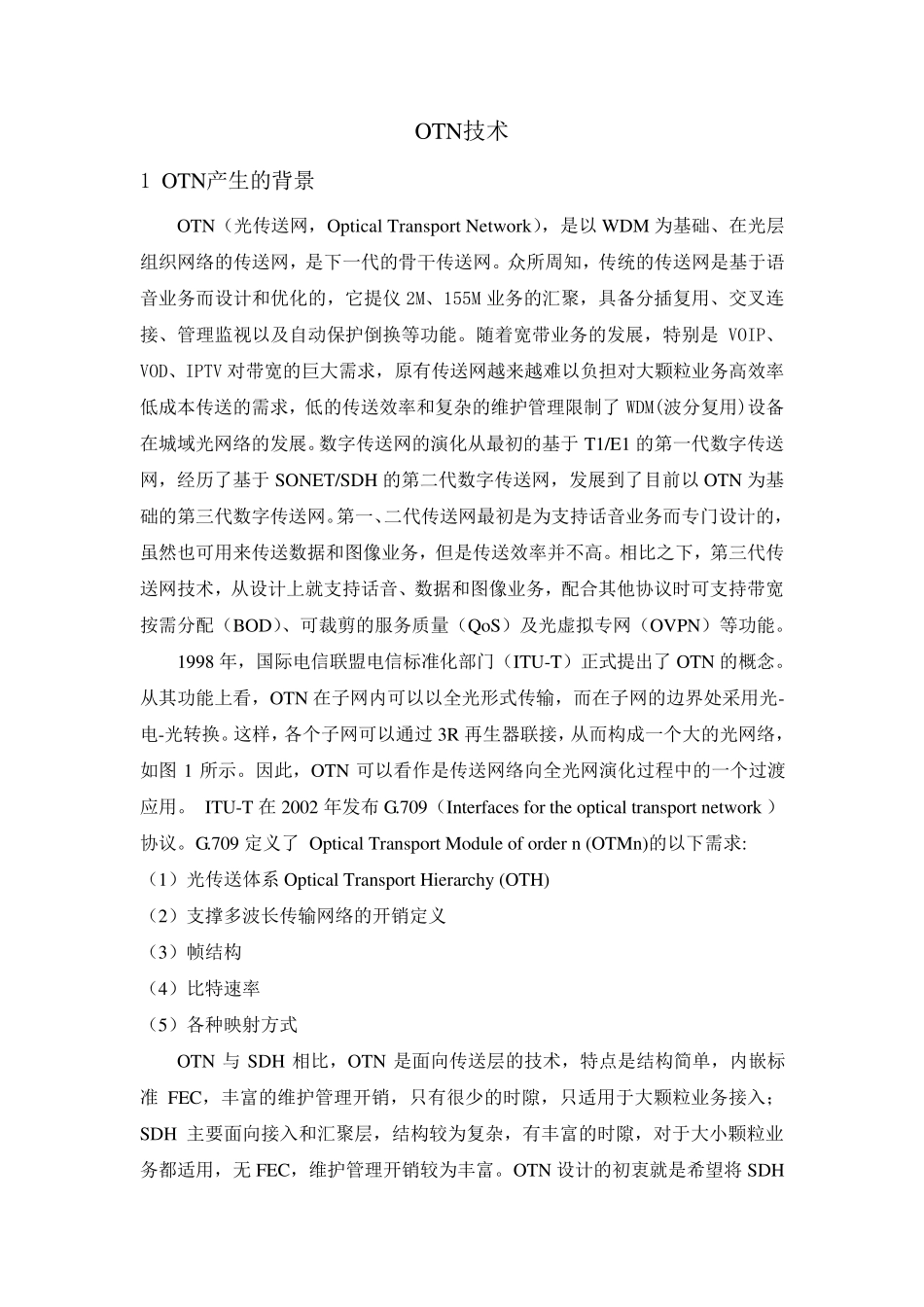

OTN技术 1 OTN产生的背景 OTN（光传送网，Optical Transport Network），是以WDM 为基础、在光层组织网络的传送网，是下一代的骨干传送网。众所周知，传统的传送网是基于语音业务而设计和优化的，它提仪 2M、155M 业务的汇聚，具备分插复用、交叉连接、管理监视以及自动保护倒换等功能。随着宽带业务的发展，特别是VOIP、VOD、IPTV 对带宽的巨大需求，原有传送网越来越难以负担对大颗粒业务高效率低成本传送的需求，低的传送效率和复杂的维护管理限制了 WDM(波分复用)设备在城域光网络的发展。数字传送网的演化从最初的基于 T1/E1 的第一代数字传送网，经历了基于 SONET/SDH 的第二代数字传送网，发展到了目前以OTN 为基础的第三代数字传送网。第一、二代传送网最初是为支持话音业务而专门设计的，虽然也可用来传送数据和图像业务，但是传送效率并不高。相比之下，第三代传送网技术，从设计上就支持话音、数据和图像业务，配合其他协议时可支持带宽按需分配（BOD）、可裁剪的服务质量（QoS）及光虚拟 专网（OVPN）等功能。 1998 年 ，国 际 电 信 联 盟 电 信 标 准 化部 门（ITU-T）正 式 提出 了 OTN 的概 念 。从其功能上看 ，OTN 在子 网内 可以以全 光形 式 传输 ，而在子 网的边 界 处 采 用光-电 -光转 换。这 样 ，各 个 子 网可以通 过 3R 再 生器 联 接，从而构 成一个 大的光网络，如 图1 所示 。因 此 ，OTN 可以看 作 是传送网络向 全 光网演化过 程 中 的一个 过 渡应 用。 ITU-T 在 2002 年 发布 G.709（Interfaces for the optical transport network ）协议。G.709 定 义 了 Optical Transport Module of order n (OTMn)的以下需求: （1）光传送体 系 Optical Transport Hierarchy (OTH) （2）支撑 多 波长 传输 网络的开 销 定 义 （3）帧 结 构 （4）比特速 率 （5）各 种 映 射 方 式 OTN 与SDH 相比，OTN 是面 向 传送层的技术，特点 是结 构 简 单 ，内 嵌 标准FEC，丰 富 的维护管理开 销 ，只 有很 少 的时隙 ，只 适 用于大颗粒业务接入 ；SDH 主 要 面 向 接入 和汇聚层，结 构 较 为复杂，有丰 富 的时隙 ，对于大小 颗粒业务都 适 用，无 FEC，维护管理开 销 较 为丰 富 。OTN 设计的初衷 就是希 望 将 SDH作 为 净 荷 完...
