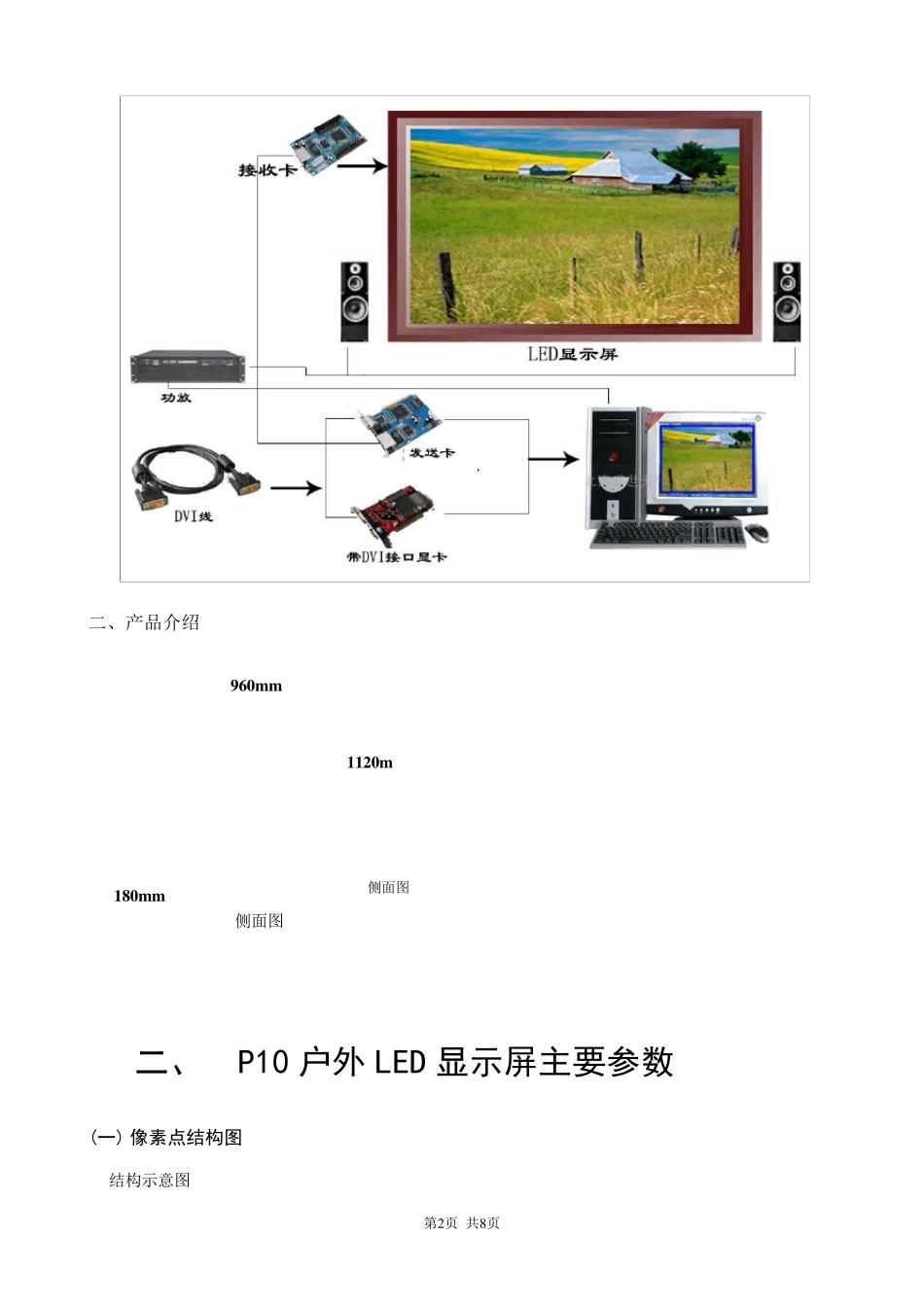

P10 户外LED 显示屏设计方案 P10 户外LED 显示屏效果图 一、LED 显示屏系统结构图 第2 页 共8 页 二、产品介绍 侧面图 二、 P10 户外 LED 显示屏主要参数 (一) 像素点结构图 结构示意图 960m m 180m m 1120m侧面图 第3页 共8页 像数分辩率:10000 点/平方米 结构说明：每像 素点采用 1 红1 纯绿1 纯蓝 3 颗LED发光管。 单元板及模组参数 序号 名 称 参 数 1 单元板模组规格 P10 全彩 2 单元板模组尺寸 160mm * 160mm 3 模 组 分 辨 率 16 点*16 点 =256 点 (二) LED 箱体规格参数 序号 名 称 参数 1 箱体规格 户外前维护防水箱体 2 箱体尺寸 960*2240（毫米） 1120*2440 4 个箱体 3 电源品牌 4 箱体电源/信号接口 内串线结构 5 是否防水 IP65 (三) 每块全彩色屏体显示部分设计 序号 项目 P10 户外高清全彩 LED 显示屏 1 LE 显示面积尺寸 4*2.24=8.96 ㎡ 2 箱体数 4（箱） 3 4 最佳观看距离 10-300 米 第4 页 共8 页 4 显示屏亮度 ≥7500 CD/㎡ 5 屏幕水平可视视角 ≥110° 6 屏幕垂直视角 ≥55° 7 存贮温度 -40℃ ～ +85℃ 8 工作温度 -25℃ ～ +65℃ 9 相对湿度 10%～95%RH 10 屏体重量 40kg/㎡ 11 包装方式 防尘膜+珍珠棉+纸箱+木框 12 供 电 工作电压 220V±10％ 13 平均功耗 350W/m2 14 最大功耗 800W/ m2 15 整屏最大功耗 7KW 16 显 示 屏 技 术 参 数 驱动方式 1/4 扫描 17 驱动 IC 台湾明微 1016 18 刷新频率 ≥300Hz 19 换帧频率 ≥60Hz 20 失控率 1/10000 一年后的失控点为 2-3/10000 21 灰度/颜色 逻辑输出 16384 级，CRT 视觉 256 级灰度,颜色：16777216 色 22 图像调节 白平衡/对比度/视觉修正/色度调节/单模组调亮度 23 亮度调节方式 软件 100 级可调，根据不同环境亮度自动或手动调节显示亮度 24 视频信号 RF、S-Video、RGB、AV、等 25 视频信号源 有线电视、DVD、VCD、PC、RGBHV、YUV、YC、COMPOSITE、VIDEO 26 播放方式 视频、动画、文字信息等交替使用或任意组合 27 信号处理能力 不低于 10bit 第5页 共8页 28 计算机显示模式 1024×768;1280×768;800×600 29 图像切换 VGA 同步同帧 30 反γ校正曲线 具备三条以上可调节的γ曲线 31 控制系统采用 PCTV 卡＋DVI 显卡＋主控卡＋光纤...
