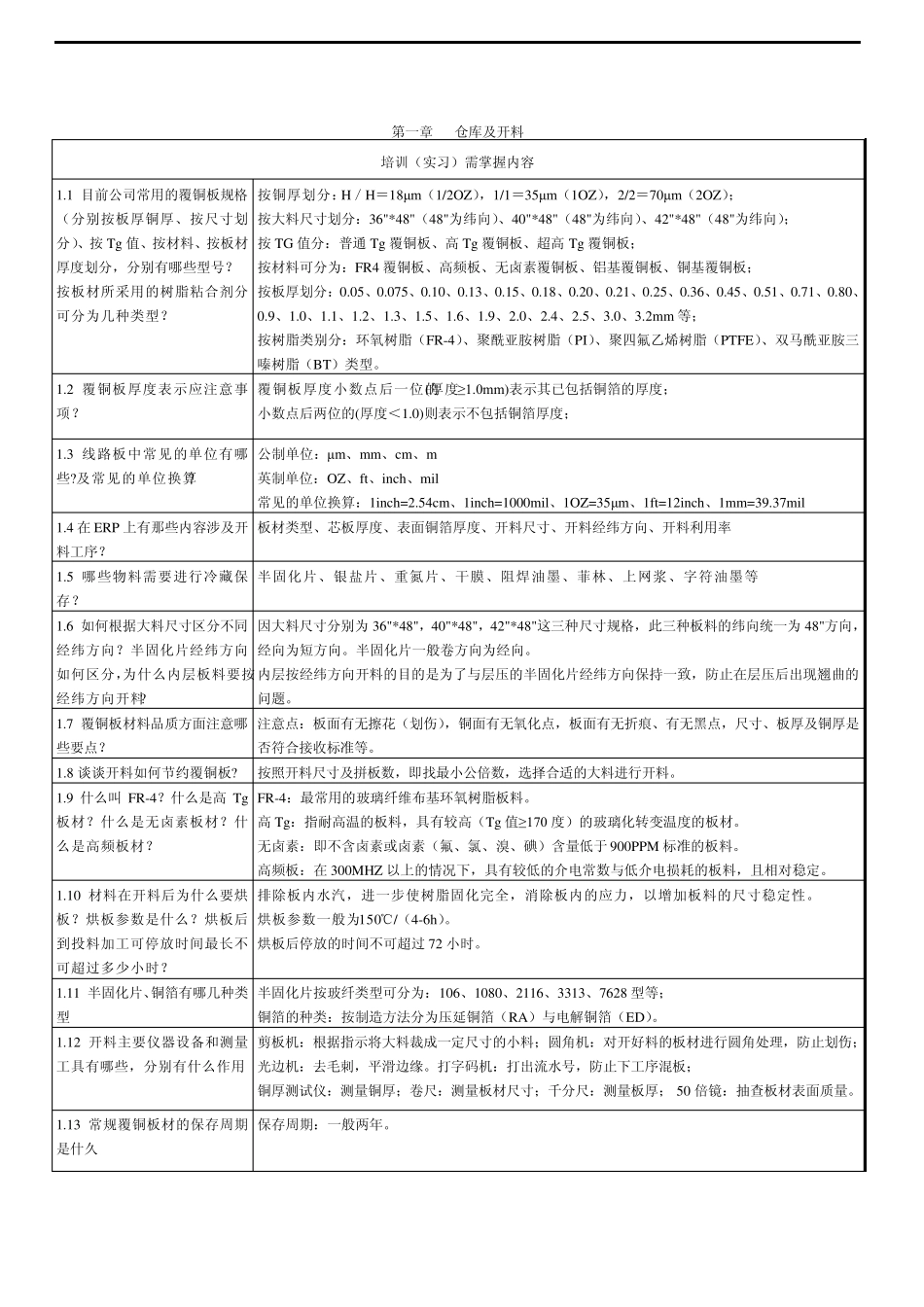

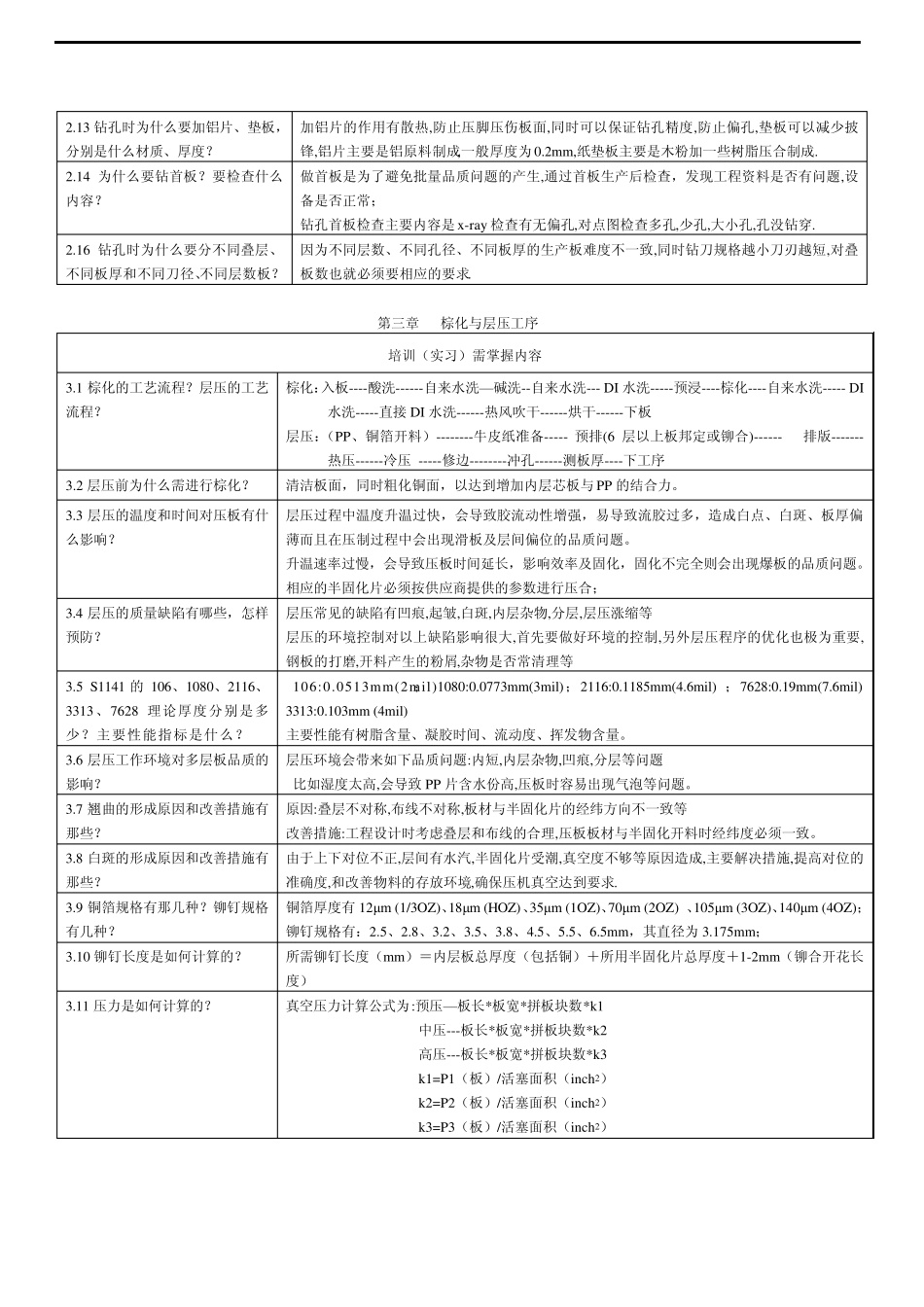

第一章 仓库及开料 培训(实习)需掌握内容 1.1 目前公司常用的覆铜板规格(分别按板厚铜厚、按尺寸划分)、按 Tg 值、按材料、按板材厚度划分,分别有哪些型号? 按板材所采用的树脂粘合剂分可分为几种类型? 按铜厚划分:H/H=18μm(1/2OZ),1/1=35μm(1OZ),2/2=70μm(2OZ); 按大料尺寸划分:36"*48"(48"为纬向)、40"*48"(48"为纬向)、42"*48"(48"为纬向); 按 TG 值分:普通 Tg 覆铜板、高 Tg 覆铜板、超高 Tg 覆铜板; 按材料可分为:FR4 覆铜板、高频板、无卤素覆铜板、铝基覆铜板、铜基覆铜板; 按板厚划分:0.05、0.075、0.10、0.13、0.15、0.18、0.20、0.21、0.25、0.36、0.45、0.51、0.71、0.80、0.9、1.0、1.1、1.2、1.3、1.5、1.6、1.9、2.0、2.4、2.5、3.0、3.2mm 等; 按树脂类别分:环氧树脂(FR-4)、聚酰亚胺树脂(PI)、聚四氟乙烯树脂(PTFE)、双马酰亚胺三嗪树脂(BT)类型。 1.2 覆铜板厚度表示应注意事项? 覆铜板厚度小数点后一位的(厚度≥1.0mm)表示其已包括铜箔的厚度; 小数点后两位的(厚度<1.0)则表示不包括铜箔厚度; 1.3 线路板中常见的单位有哪些?及常见的单位换算? 公制单位:μm、mm、cm、m 英制单位:OZ、ft、inch、mil 常见的单位换算:1inch=2.54cm、1inch=1000mil、1OZ=35μm、1ft=12inch、1mm=39.37mil 1.4 在 ERP 上有那些内容涉及开料工序? 板材类型、芯板厚度、表面铜箔厚度、开料尺寸、开料经纬方向、开料利用率 1.5 哪些物料需要进行冷藏保存? 半固化片、银盐片、重氮片、干膜、阻焊油墨、菲林、上网浆、字符油墨等 1.6 如何根据大料尺寸区分不同经纬方向?半固化片经纬方向如何区分,为什么内层板料要按经纬方向开料? 因大料尺寸分别为 36"*48",40"*48",42"*48"这三种尺寸规格,此三种板料的纬向统一为 48"方向,经向为短方向。半固化片一般卷方向为经向。 内层按经纬方向开料的目的是为了与层压的半固化片经纬方向保持一致,防止在层压后出现翘曲的问题。 1.7 覆铜板材料品质方面注意哪些要点? 注意点:板面有无擦花(划伤),铜面有无氧化点,板面有无折痕、有无黑点,尺寸、板厚及铜厚是否符合接收标准等。 1.8 谈谈开料如何节约覆铜板? 按照开料尺寸及拼板数,即找最小公倍数,选择合适的大料进行开料。 1.9 什么叫FR-4?什么是高 Tg板材?什么是无卤素板材?什么是高频板材? FR-4:最常用的玻璃纤维布基环氧树...
