PCB布线规范VIP免费

PCB布线规范_第1页
1/20

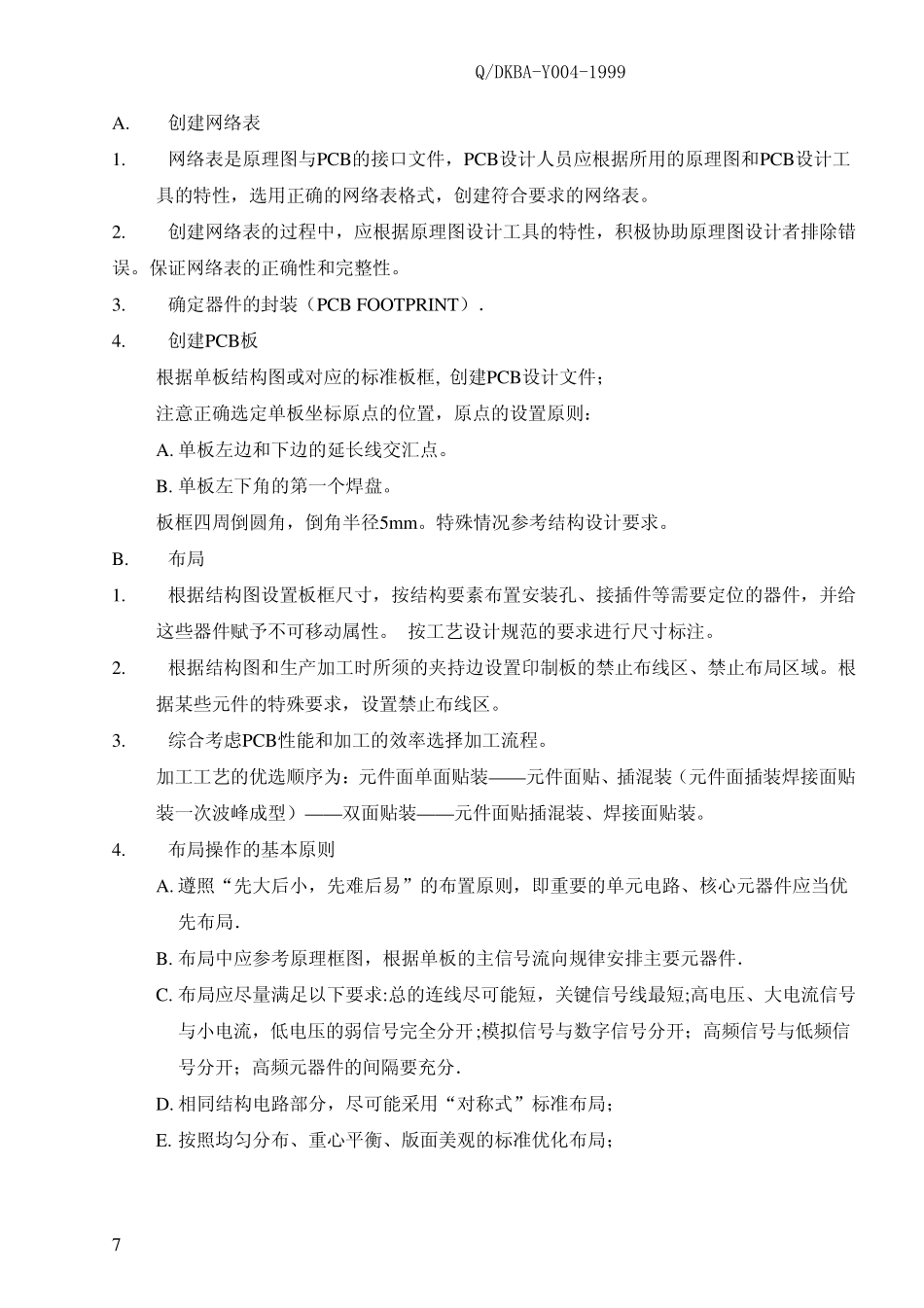

PCB布线规范_第2页
2/20

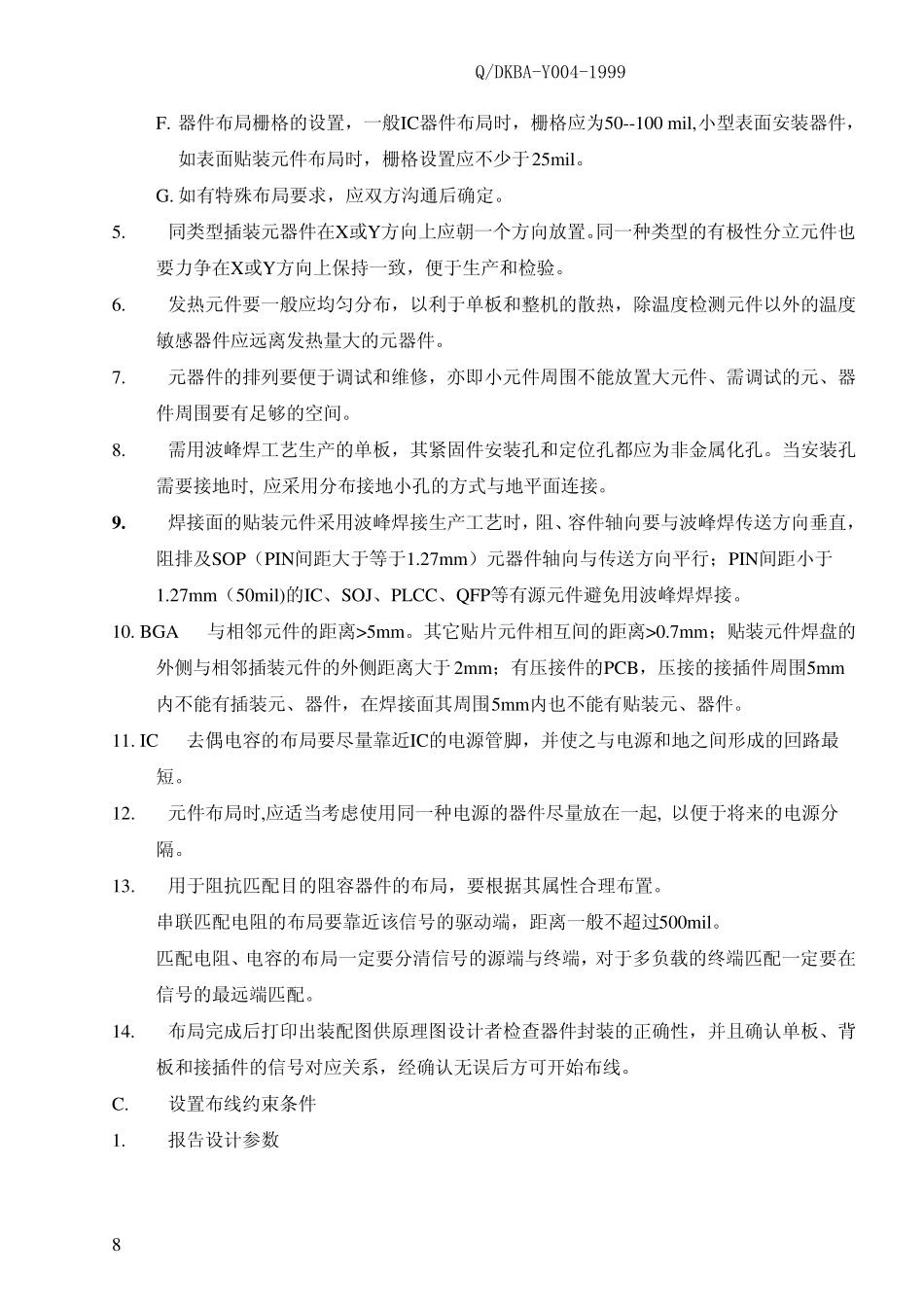

PCB布线规范_第3页
3/20
Q/DKBA-Y004-1999 3 3 3 目 录 目录 1 . 1 适用范围 42 . 2 引用标准 43 . 3 术语 44 . 4 目的 2.1 4.1 提供必须遵循的规则和约定 2.2 4.2 提高PCB设计质量和设计效率 25 . 5 设计任务受理 2.3 5.1 PCB设计申请流程 2.4 5.2 理解设计要求并制定设计计划 26 . 6 设计过程 2.5 6.1 创建网络表 2.6 6.2 布局 3.7 6.3 设置布线约束条件 4.8 6.4 布线前仿真(布局评估,待扩充) 8.9 6.5 布线 8.10 6.6 后仿真及设计优化(待补充) 15.11 6.7 工艺设计要求 157 . 7 设计评审 15.12 7.1 评审流程 15.13 7.2 自检项目 15附录1: 传输线特性阻抗 附录2: PCB设计作业流程 Q/DKBA-Y004-1999 A. 创 建 网 络 表 1. 网 络 表 是 原 理 图 与 PCB的 接 口 文 件 , PCB设 计 人 员 应 根 据 所 用 的 原 理 图 和 PCB设 计 工具 的 特 性 , 选 用 正 确 的 网 络 表 格 式 , 创 建 符 合 要 求 的 网 络 表 。 2. 创 建 网 络 表 的 过 程 中 , 应 根 据 原 理 图 设 计 工 具 的 特 性 , 积 极 协 助 原 理 图 设 计 者 排 除 错误 。 保 证 网 络 表 的 正 确 性 和 完 整 性 。 3. 确 定 器 件 的 封 装 ( PCB FOOTPRINT) . 4. 创 建 PCB板 根 据 单 板 结 构 图 或 对 应 的 标 准 板 框 , 创 建 PCB设 计 文 件 ; 注 意 正 确 选 定 单 板 坐 标 原 点 的 位 置 , 原 点 的 设 置 原 则 : A. 单 板 左 边 和 下 边 的 延 长 线 交 汇 点 。 B. 单 板 左 下 角 的 第 一 个 焊 盘 。 板 框 四 周 倒 圆 角 , 倒 角 半 径 5mm。 特 殊 情 况 参 考 结 构 设 计 要 求 。 B. 布 局 1. 根 据 结 构 图 设 置 板 框 尺 寸 , 按 结 构 要 素 布 置 安 装 孔 、 接 插 件 等 需 要 定 位 的 器 件 , 并 给这 些 器 件 赋 予 不 可 移 动 属性 。 按 工 艺设 计 规范的 要 求 进行尺 寸 标 注 。 2. 根 据 结 构 图 和 生产加工 时所 须的 夹持边 设 置 印制板 的 禁止布 线 区、 禁止布 局 区域。 根据 某些 元件 的...
