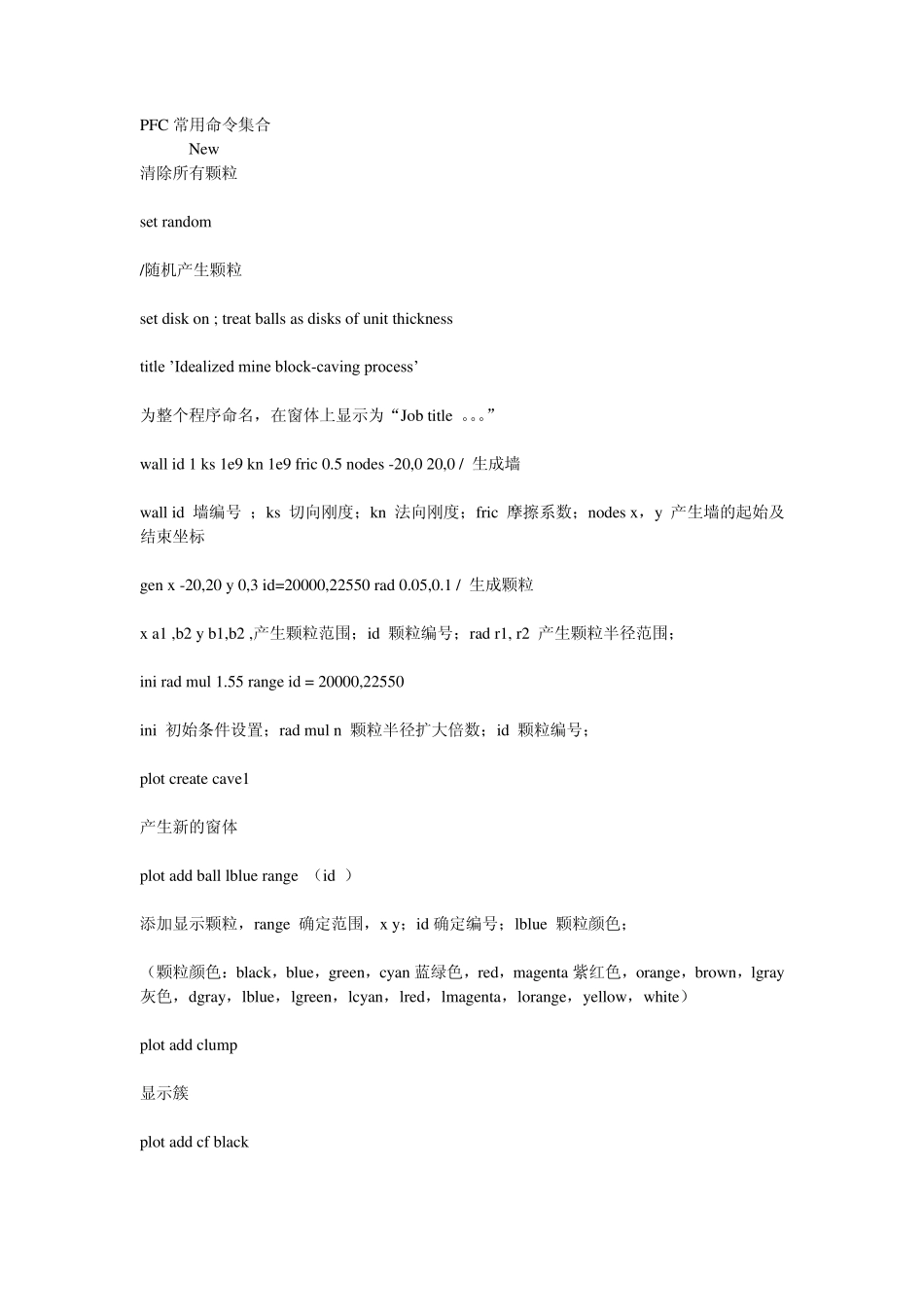

PFC 常用命令集合 New 清除所有颗粒 set random /随机产生颗粒 set disk on ; treat balls as disks of unit thickness title ’Idealized mine block-caving process’ 为整个程序命名，在窗体上显示为“Job title 。。。” wall id 1 ks 1e9 kn 1e9 fric 0.5 nodes -20,0 20,0 / 生成墙 wall id 墙编号 ；ks 切向刚度；kn 法向刚度；fric 摩擦系数；nodes x，y 产生墙的起始及结束坐标 gen x -20,20 y 0,3 id=20000,22550 rad 0.05,0.1 / 生成颗粒 x a1 ,b2 y b1,b2 ,产生颗粒范围；id 颗粒编号；rad r1, r2 产生颗粒半径范围； ini rad mul 1.55 range id = 20000,22550 ini 初始条件设置；rad mul n 颗粒半径扩大倍数；id 颗粒编号； plot create cave1 产生新的窗体 plot add ball lblue range （id ） 添加显示颗粒，range 确定范围，x y；id 确定编号；lblue 颗粒颜色； （颗粒颜色：black，blue，green，cyan 蓝绿色，red，magenta 紫红色，orange，brown，lgray灰色，dgray，lblue，lgreen，lcyan，lred，lmagenta，lorange，yellow，white） plot add clump 显示簇 plot add cf black 添加接触应力 wall id 6 xvel 5 设置墙体速度，x正方向数值为正，x负方向数值为负。 wall id 6 spin 5 x a1 y b1 墙体以（a1,b1）为中心，以 5rad/s 的角速度旋转，正值为顺时针旋转，负值为逆时针旋转 hist id 120 wall power id 6 监测墙体与球接触力的大小 hist id=1 diag mcf 监测平均接触力 hist id=2 diag muf 监测平均不平衡力 meas id 1 x -14 y 6 rad 6 设置测圆，measure；id，编号；x y ，测圆中心坐标；rad，测圆半径 hist id=3 measure porosity id=1 监测测圆孔隙度，id=3 监测编号；id=1 测圆编号 prop ks 1e9 kn 1e9 dens 2000 设置颗粒材料参数，ks kn，切向法向刚度；dens 材料密度单位 kg/m3 set gravity 0,-10 设置重力加速度 cyc 6000 循环次数，或者 step 命令 save cave0.sav sav e cav e0.dat 保存文件 Call abc.tx t 调用记事本编辑的程序 Restore abc.sav Restore abc.dat 调用保存的数据文件 delete balls range id=20000,22550 删除颗粒 range 确定范围 hist id=101 ball y position 0 4 监...
