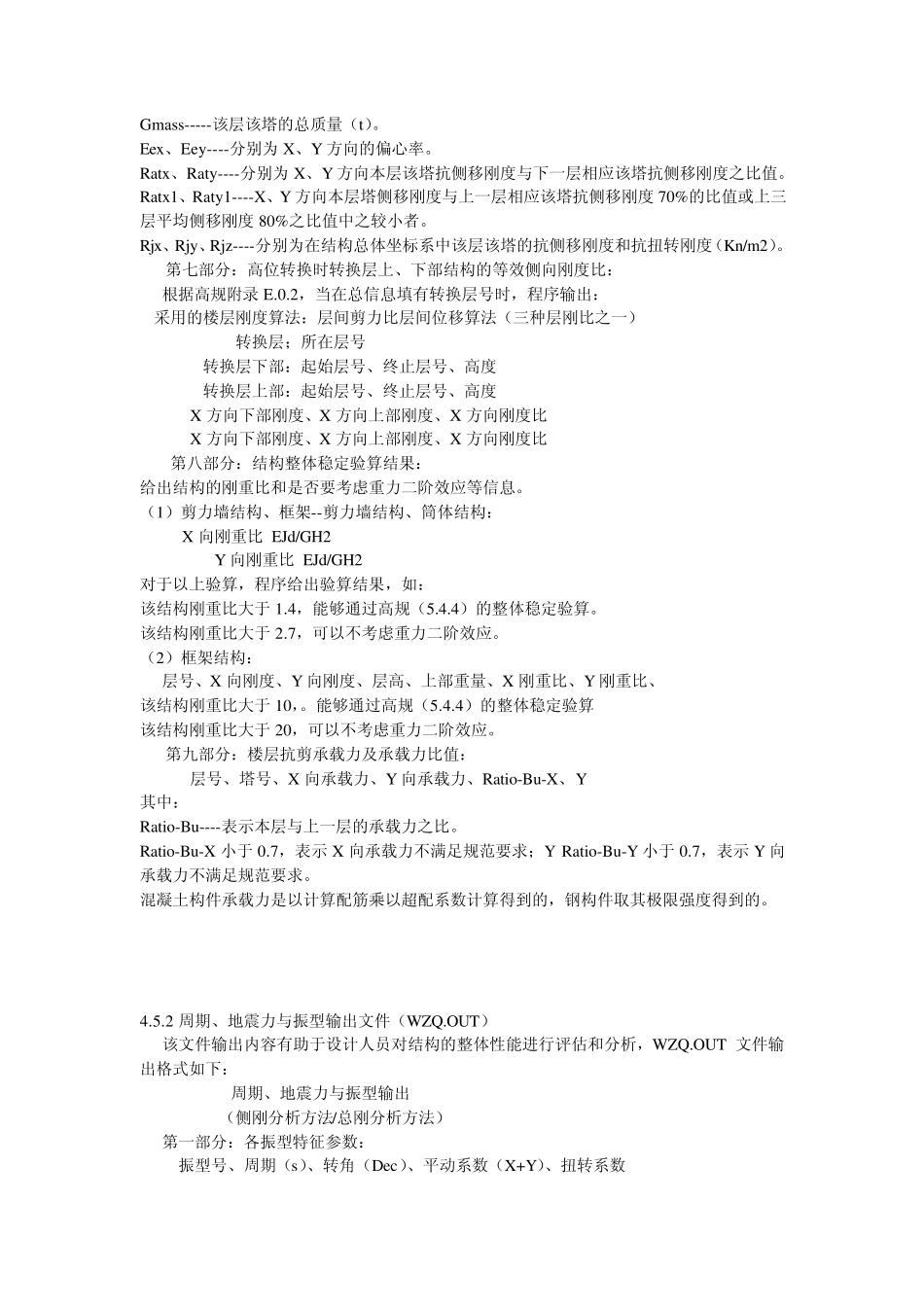

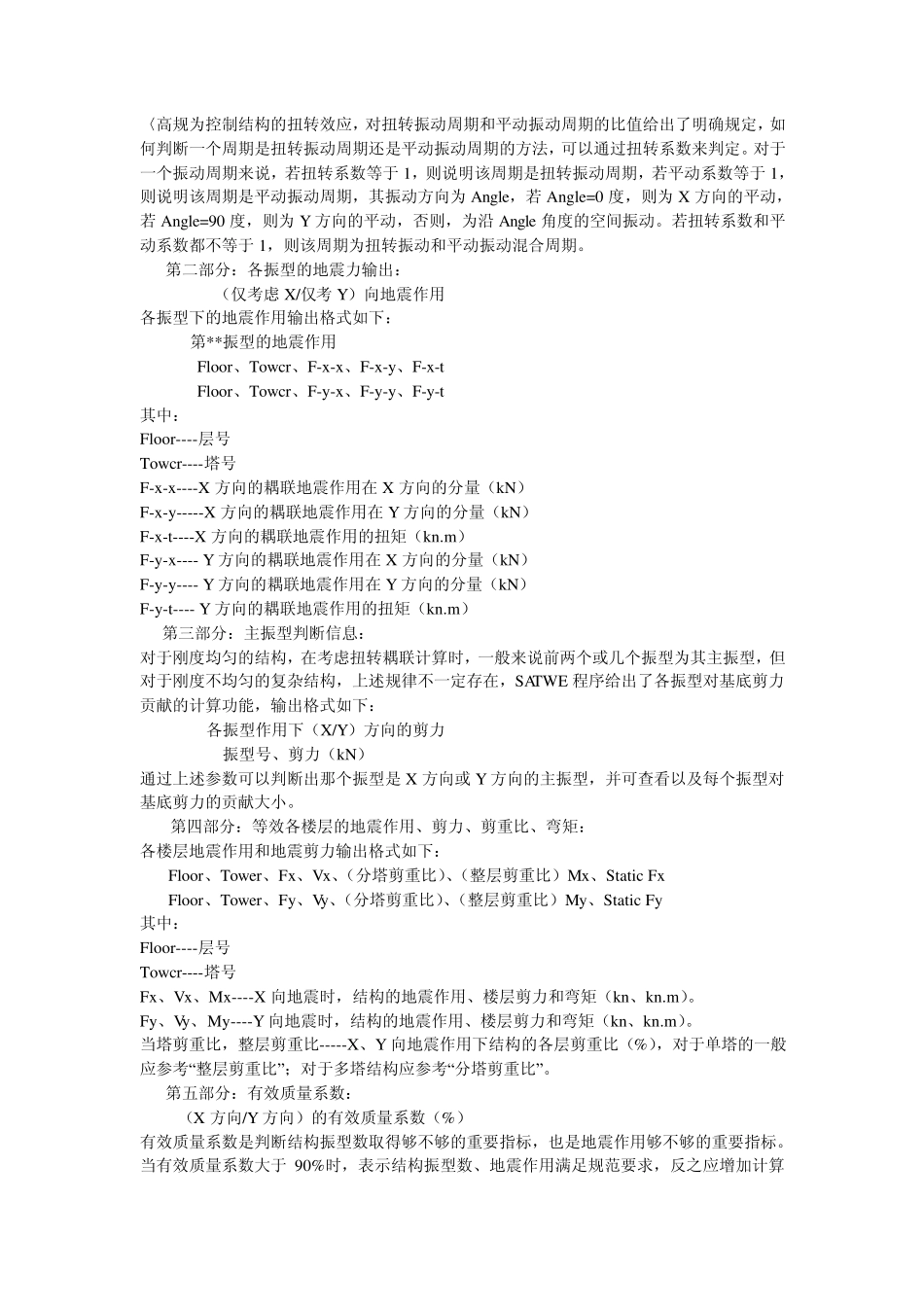

4.5.1 结构分析、设计信息输出文件（W MASS.O4.5.1 结构分析、设计信息输出文件（WMASS.OUT） 默认分类 2008-04-24 11:32:36 阅读 45 评论 0 字号：大中小 4.5.1 结构分析、设计信息输出文件（WMASS.OUT） 结构分析控制参数、各层的楼层质量和质心坐标、风荷载、层刚度、薄弱层、楼层承载力等有关信息，都放在 WMASS.OUT 文件中，分析过程的各步所需要的时间亦写在该文件的最后，以便设计人员核对分析。 WMASS.OUT 文件包括以下及部分内容，其输出格式如下： 第一部分：结构分析的控制信息。 这部分是用户在“参数定义”中设定的一些参数，把这些参数放在这个文件中输出，目的是为了便于用户存档。其中还输出剪力墙加强区的层数和高度。 第二部分：各层质量质心信息： 其格式如下：层号、塔号，质心坐标 X、Y、Z 恒载质量，活载质量 其中：坐标单位为（m），质量单位为（t），接着输出： 活载产生的总质量（t） 恒载产生的总质量（t） 结构的总质量（t） 其中：恒载产生的总质量包括结构自重和外加恒载，结构的总质量包括恒载产生的质量和活载产生的质量，活载产生的总质量结构的总质量是活载折减后的结果（1t=1000kg） 第三部分：各层构件数量、构件材料和层高等信息： 输出格式如下：层号，塔号， 梁数 ， 柱数 ， 墙数 ，层高，累计高度 （强度等级）（强度等级）（强度等级） 其中：高度单位为（m） 第四部分：风荷载信息： 输出格式如下：层号，塔号，X、Y 向风荷载，X、Y 向风剪力，X、Y 向风倾复弯矩 其中：力的单位为（kN,Kn-m） 第五部分：计算需求资源、计算耗时信息： 记录工程文件名、分析时间、自由度、对硬盘资源需求等。 第六部分：结构各层刚心、偏心率、相邻层抗侧移刚度比等计算信息： 输出格式如下： Floor,Tower Xstif,Ystif,Aif Xmass,Ymass,Gmass Eex,Eey Ratx,Raty Ratx1,Raty1 薄弱层地震剪力放大系数 Rjx,Rjy,Rjz 其中： Floor----层号 Tower----塔号 Xstif、Ystif----该层该塔刚心的 X、Y 坐标值（m）。 Aif----该层该塔刚性主轴的方向（度 Dec）。 Xmass、Ymass----该层该塔质心的 X、Y 坐标值（m）。 Gmass-----该层该塔的总质量（t）。 Eex、Eey----分别为 X、Y 方向的偏心率。 Ratx、Raty----分别为 X、Y 方向本层该塔抗侧移刚度与下一层相应该塔抗侧移刚度之比值。 Ratx1、Raty1----X、Y 方向本层塔侧移刚度与上一层相应该塔抗侧移...
