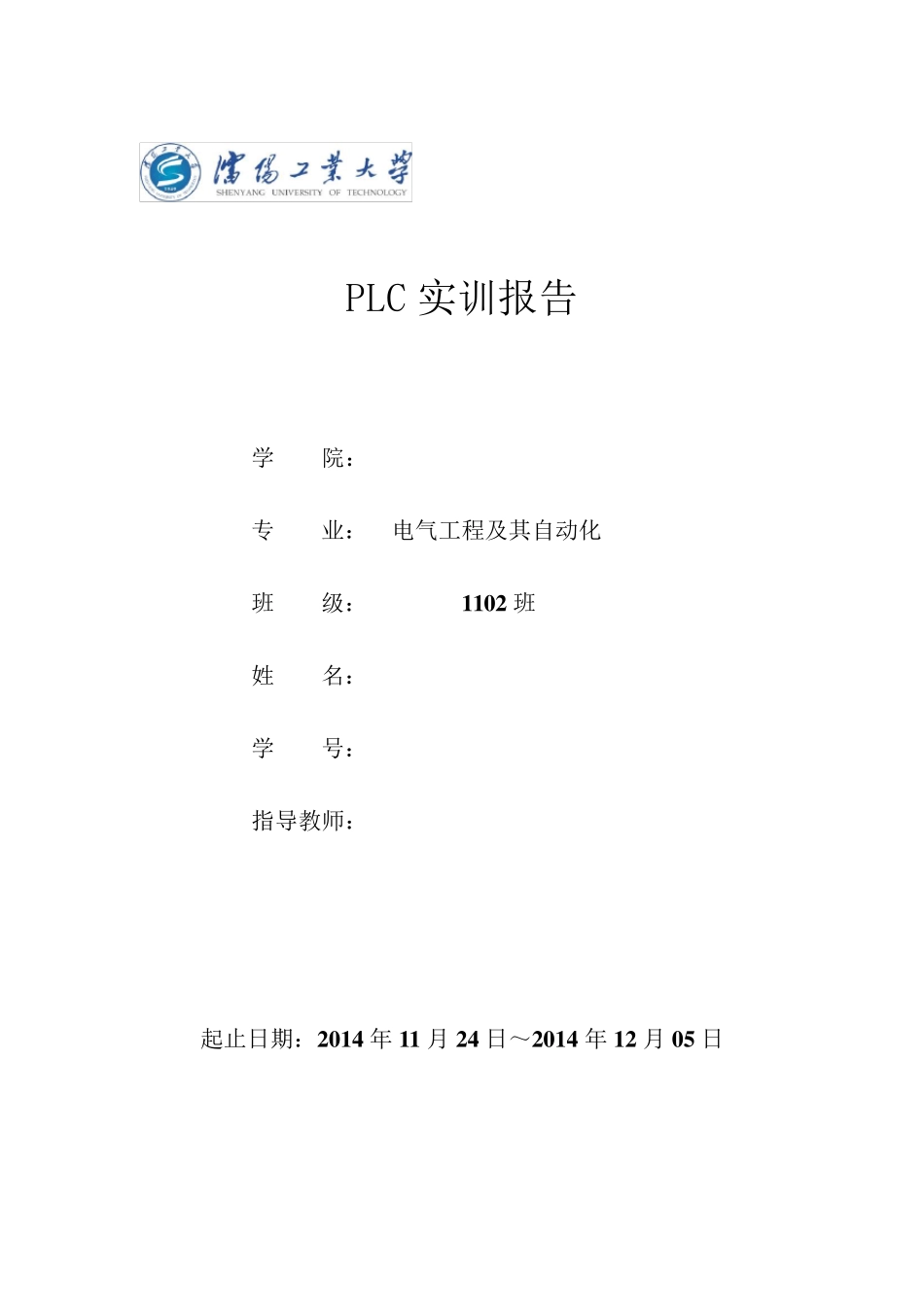

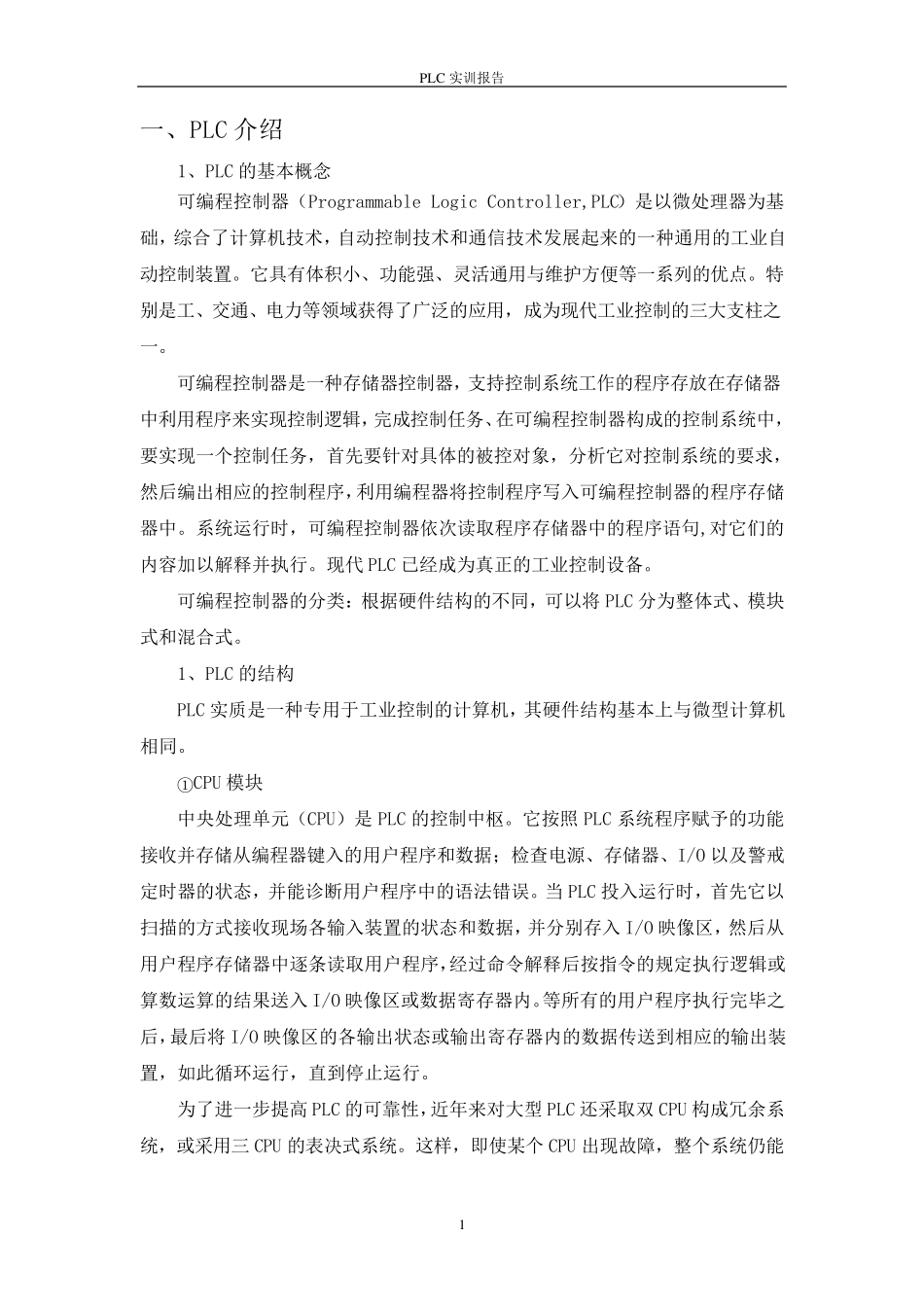

PLC 实训报告 学 院： 专 业： 电气工程及其自动化 班 级： 1 1 0 2 班 姓 名： 学 号： 指导教师： 起止日期：2 0 1 4 年 1 1 月 2 4 日～2 0 1 4 年 1 2 月 0 5 日 PLC 实 训 报 告 1 一 、 PLC 介 绍 1、 PLC 的 基 本 概 念 可 编 程 控 制 器 （ Programmable Logic Controller,PLC） 是 以 微 处 理 器 为 基础 ， 综 合 了 计 算 机 技 术 ， 自 动 控 制 技 术 和 通 信 技 术 发 展 起 来 的 一 种 通 用 的 工 业 自动 控 制 装 置 。 它 具 有 体 积 小 、 功 能 强 、 灵 活 通 用 与 维 护 方 便 等 一 系 列 的 优 点 。 特别 是 工 、 交 通 、 电 力 等 领 域 获 得 了 广 泛 的 应 用 ， 成 为 现 代 工 业 控 制 的 三 大 支 柱 之一 。 可 编 程 控 制 器 是 一 种 存 储 器 控 制 器 ， 支 持 控 制 系 统 工 作 的 程 序 存 放 在 存 储 器中 利 用 程 序 来 实 现 控 制 逻 辑 ， 完 成 控 制 任 务 、在 可 编 程 控 制 器 构 成 的 控 制 系 统 中 ，要 实 现 一 个 控 制 任 务 ， 首 先 要 针 对 具 体 的 被 控 对 象 ， 分 析 它 对 控 制 系 统 的 要 求 ，然 后 编 出 相 应 的 控 制 程 序 ，利 用 编 程 器 将 控 制 程 序 写 入 可 编 程 控 制 器 的 程 序 存 储器 中 。 系 统 运行时， 可 编 程 控 制 器 依次读取程 序 存 储 器 中 的 程 序 语句,对 它 们的内容加以 解释并执行。 现 代 PLC 已经成 为 真正的 工 业 控 制 设备。 可 编 程 控 制 器 的 分 类：根据硬件结构 的 不同， 可 以 将 PLC 分 为 整体 式、 模块式和 混合 式。 1、 PLC 的 结构 PLC 实 质是 一 种 专用 于工 业 控 制 的 计 算 机 ， 其硬件结构 基 本 上与 微 型计 算 机相 同。 ①CPU 模块 中 央处 理 单元（ CPU） 是 PLC 的 控 制 中 枢。 它 按照 PLC 系 统 程 序 赋予的 功 能接收并存 储 从编 程 器 键入 的 用 户程 序 和 数据；检查电 源、 存 储 器 、...
