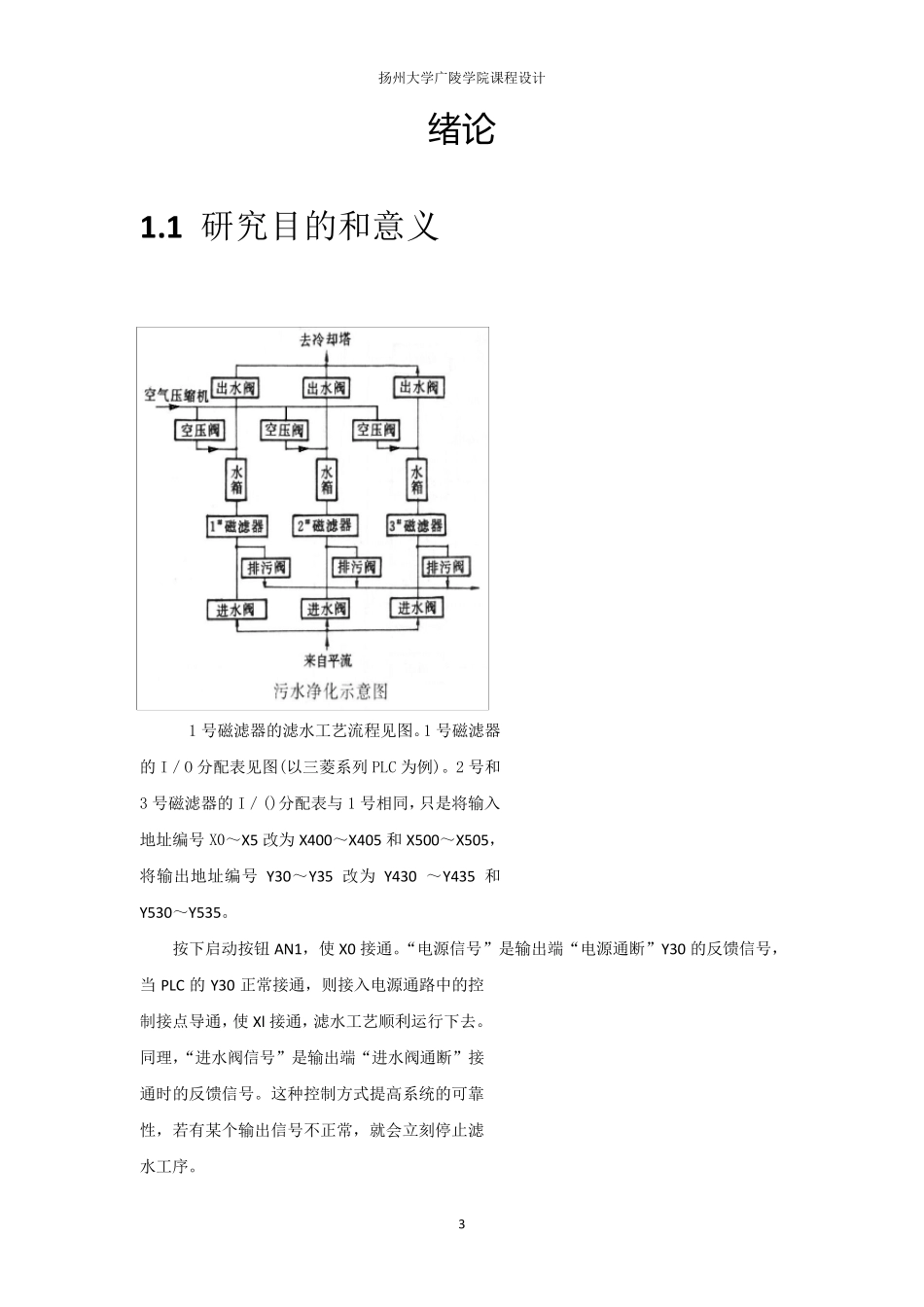

电气控制设计 ——某污水处理控制系统设计 专 业： 电气工程及其自动化 班 级： 学 号: 姓 名： 指导教师： 完成日期： 扬州大学广陵学院课程设计 2 目 录 1.1 研究目的和意义 .......................................... 3 1.2 课题主要设计的内容 ...................................... 4 2. 1 信号输入 ............................................... 4 2. 2 控制输出信号 ........................................... 5 3.1 主要组成部分 ............................................ 6 3.2 电气控制系统 ............................................ 6 3.3 工业污水处理系统的工作原理 .............................. 6 3.3.1 控制系统总体框图 ........................................................................................ 6 3.3.2 工作过程 ........................................................................................................ 7 3.3.3 工业污水处理系统主电路设计 .................................................................... 8 3.4 PLC 选型 ............................................... 10 3.5 PLC 的I/O 资源配置 ..................................... 10 3.5.1 数字量输入部分 .......................................................................................... 10 3.5.2 数字量输出部分 .......................................................................................... 11 3.5.3 模拟量输入部分 .......................................................................................... 12 3.5.4 模拟量输出部分 ....................................................................................... 12 4.1 总体流程设计 ........................................... 13 4.1.1 手动模式 ...................................................................................................... 14 4.1.2 自动模式 ...................................................................................................... 14 参考文献 ................................................... 20 附录Ⅰ ...
