Proteus入门教程元件制作VIP免费

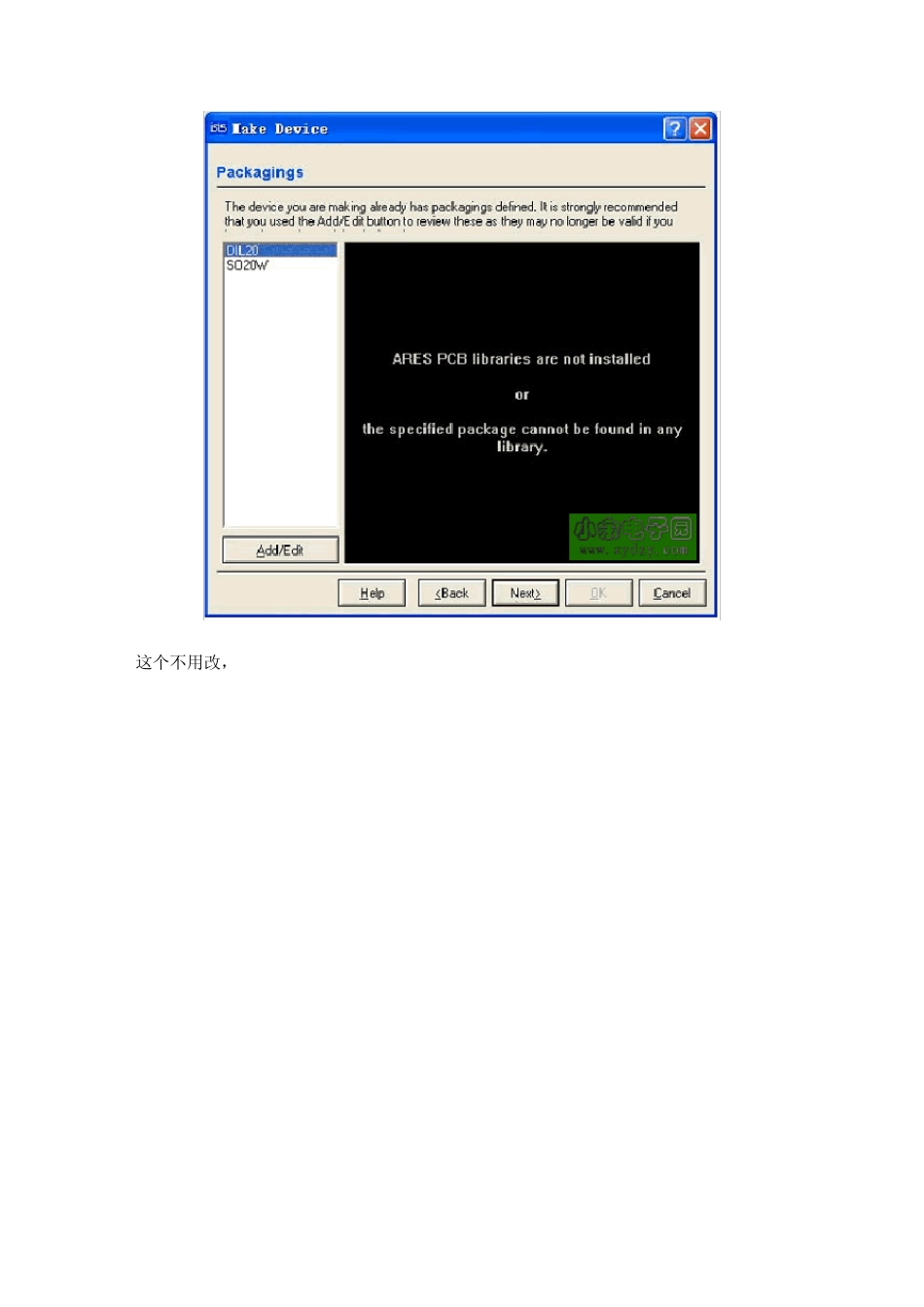

里以制作一个bus接口的74LS373来介绍如何制作Proteus元件，有两种方案来实现。 方案一、利用现有的元件改 步骤： 1.“拆”元件 先添加 74LS373（左上图的），然后右键选择 74LS373，再单击工具栏出现 2.修改 先把 Q0～Q7、D0～D7的管脚删掉，（添加 BUS的具体方法见下面方案二的介绍）。效果如下： 3.重新Make Device 用右键拖选整个元件，选择菜单“Library－Make Device"，出现下面对话框： 将 74LS373改为 74LS.bus其他不变，Next 这个不用改，Next 这个不用改，Next 这个不用改，Next 这个最好要改，第一个可改为74LSBUS，第二个不变，最后按OK结束。 方案二、重新绘制元件 步骤： 1.用 2D GRAPHICS中的绘制 Device Body ２. 用中的绘制引脚 DEFAULT为普通引脚 ，BUS为总线 3.修改引脚属性 说明：①为GND，PIN10；②为D[0..7]；③为OE，PIN1；④为LE，PIN11；⑤为VCC，PING20；⑥为Q[0..7]。 先右击后左击①，在出现的对话框中输入下面数据；⑤是类似的。GND、VCC需要隐藏，故 Draw body不选。 先右击后左击②，在出现的对话框中输入下面数据；⑥是类似的。 先右击③，在出现的对话框中输入下面数据；④是类似的 最终效果 4.添加中心点 选择中的绘制中心点，选择 ORIGIN 中心的位置可任意放。 5.封装入库 先用右键选择整个元件 然后，选择菜单“Library－Make Device”，出现下面对话框，并输入下面内容 Next，选择PCB封装，可不管他 Next，设置元件的参数 我们需要添加两个属性：{ITFMOD=TTLLS}、{MODFILE=74XX373.MDF} 单击 New， 再单击 New Next，这个不用理 Next，选择元件存放位置，默认是放在USERDVC中的，左边是选择类别，最好自己新建一个，如mylib。 到此为止已经完成元件修改。你可从库里使用自己的元件。
