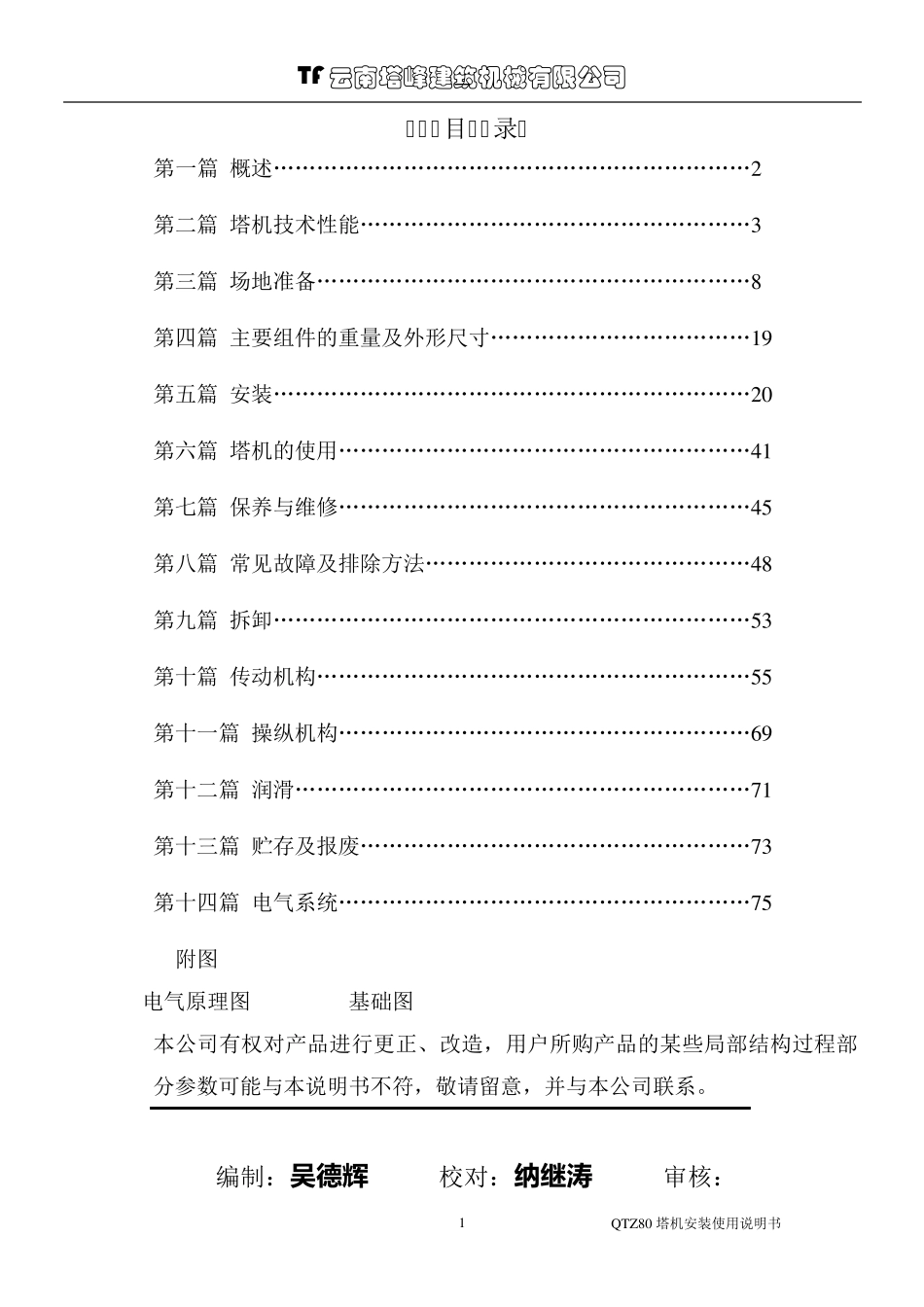

TF 云南塔峰建筑机械有限公司 QTZ80 塔机安装使用说明书 1 目 录 第一篇 概述…………………………………………………………2 第二篇 塔机技术性能………………………………………………3 第三篇 场地准备……………………………………………………8 第四篇 主要组件的重量及外形尺寸………………………………19 第五篇 安装…………………………………………………………20 第六篇 塔机的使用…………………………………………………41 第七篇 保养与维修…………………………………………………45 第八篇 常见故障及排除方法………………………………………48 第九篇 拆卸…………………………………………………………53 第十篇 传动机构……………………………………………………55 第十一篇 操纵机构…………………………………………………69 第十二篇 润滑………………………………………………………71 第十三篇 贮存及报废………………………………………………73 第十四篇 电气系统…………………………………………………75 附图 电气原理图 基础图 本公司有权对产品进行更正、改造，用户所购产品的某些局部结构过程部分参数可能与本说明书不符，敬请留意，并与本公司联系。 编制：吴德辉 校对：纳继涛 审核： TF 云南塔峰建筑机械有限公司 QTZ80 塔机安装使用说明书 2 第一篇 概 述 QTZ80 塔式起重机，是由我公司根据JG/T5037-93《塔式起重机分类》设计的新型塔式起重机。 该机为水平起重臂架，小车变幅，上回转自升式多用途塔机，其最大幅度为60米，最大起重量为6 吨，起重力矩符合最新塔式起重机基本参数。该机的主要特色有： 1、工作方式多、使用范围广。该机有固定基础式，外墙附着式等工作方式，适用于各种不同的施工对象。独立式的起升高度为45m，注：（若塔身部分用昆明重工C5613 或昆明骏马 C5513 的地锚、基础节、标准节时，塔机独立高度不得超过 42.5米）附着式是在独立式基础上，增加标准节和附着装置而实现的，起升高度两绳可达到160m，特殊订货最大起升高度两绳可达到200m 以上。 2、工作速度高，调速性能好，工作平稳可靠。采用带有涡流制动器的双速电动机，使得起升机构获得理想的起升速度及载重的慢就位 。小车牵 引 机构装有电磁 盘 式制动器，使工作机构速度高且 制动平稳可靠。采用绕 线 式电机和双行 星 减 速器的回转机构，使得塔机回转...
