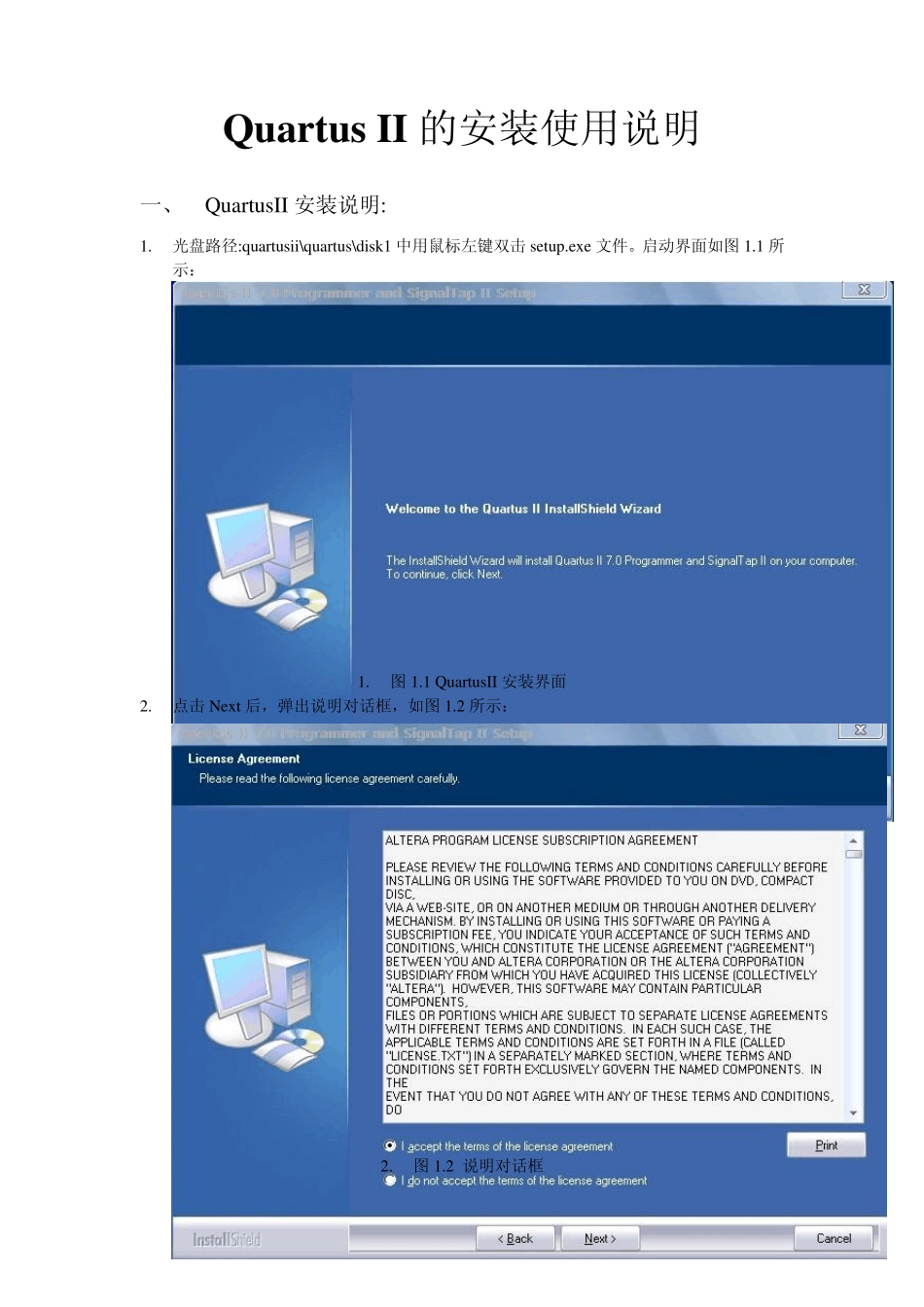

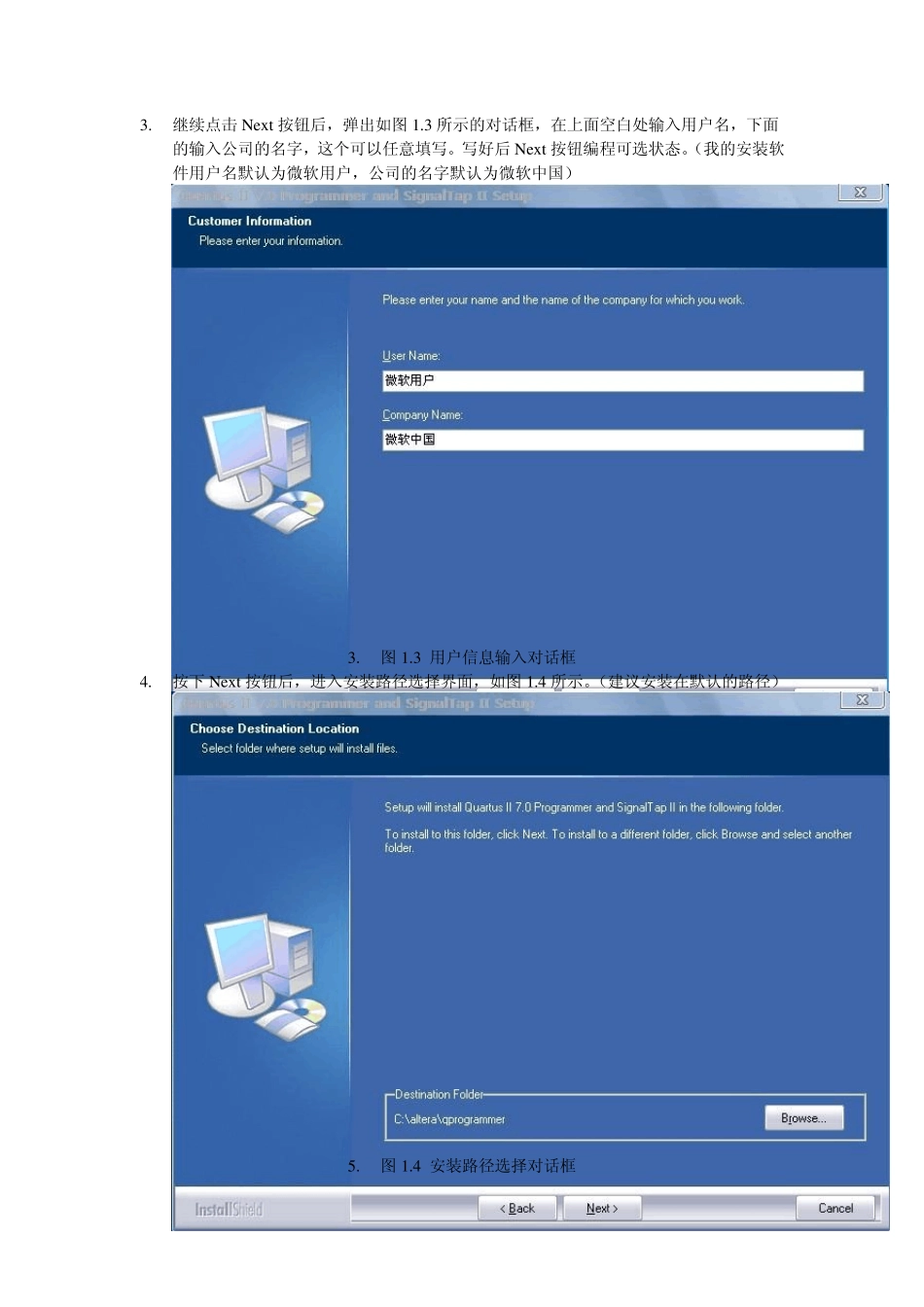

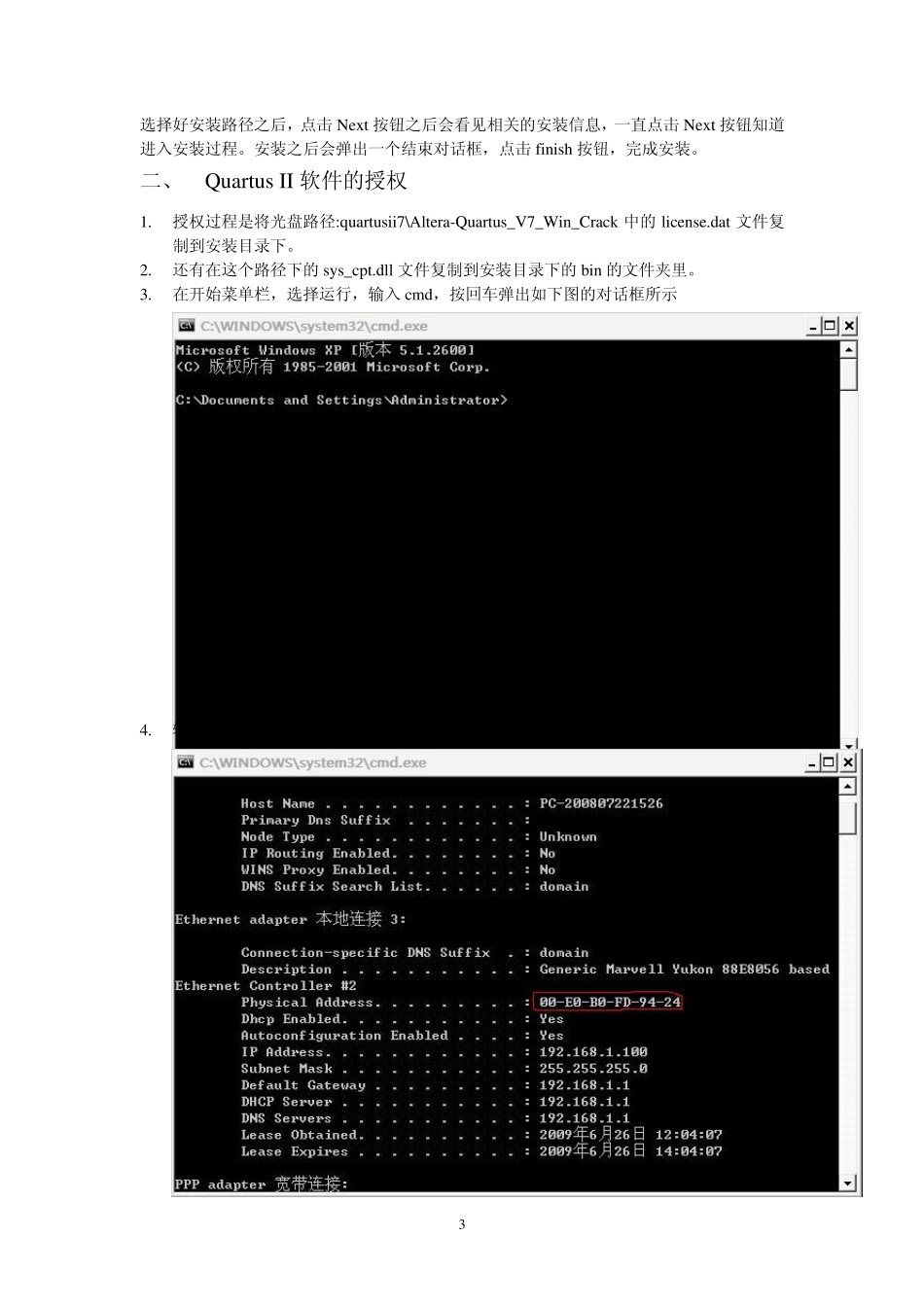

1 Qu artu s II 的安装使用说明 一、 Qu artu sII 安装说明: 1. 光盘路径:qu artu sii\qu artu s\disk1 中用鼠标左键双击 setu p.ex e 文件。启动界面如图 1.1 所示： 1. 图 1.1 Qu artu sII 安装界面 2. 点击 Nex t 后，弹出说明对话框，如图 1.2 所示： 2. 图 1.2 说明对话框 2 3. 继续点击Nex t 按钮后，弹出如图1.3 所示的对话框，在上面空白处输入用户名，下面的输入公司的名字，这个可以任意填写。写好后Nex t 按钮编程可选状态。（我的安装软件用户名默认为微软用户，公司的名字默认为微软中国） 3. 图1.3 用户信息输入对话框 4. 按下Nex t 按钮后，进入安装路径选择界面，如图1.4 所示。（建议安装在默认的路径） 5. 图1.4 安装路径选择对话框 3 选择好安装路径之后，点击Nex t 按钮之后会看见相关的安装信息，一直点击Nex t 按钮知道进入安装过程。安装之后会弹出一个结束对话框，点击finish 按钮，完成安装。 二、 Qu artu s II 软件的授权 1. 授权过程是将光盘路径:qu artu sii7\Altera-Qu artu s_V7_Win_Crack 中的license.dat 文件复制到安装目录下。 2. 还有在这个路径下的sy s_cpt.dll 文件复制到安装目录下的bin 的文件夹里。 3. 在开始菜单栏，选择运行，输入cmd，按回车弹出如下图的对话框所示 4. 输入ipconfig/all，弹出如下图的对话框所示 4 5. 用红色圈起来的是你自己电脑的网卡号。 6. 以记事本方式打开 license，替换你的网卡号进去。 7. 打开 QuartusII，导入 license.dat 菜单下 tools/license.setup。 三、 QuartusII 软件的使用说明 主界面由 3 个子窗口组成，分别是设计输入编辑窗口（完成设计描述源文件的编辑）、消息窗口（编译/仿真过程的消息说明）和工程浏览窗口（快速浏览工程的各描述文件）。 图 1.6 Quartus II 的系统主界面 1 . 设计输入 Quartus II 支持多种设计输入方法，即允许用户使用多种方法描述设计，常用的设计输入方式有：原理图输入，文本输入和第三方 EDA 工具输入 。 (1) 创建新工程 Quartus II 有工程的概念，所谓工程就是当前设计的描述、设置、数据以及输出的集合，Quartus II 会将这些存储在不同类型的文件中并置于同一个文件夹下。所以在设计之前，必须创建工程，具体步骤如下： i. 打开 Quartus II 软件，在主界面中执行File→New Project Wiz...
