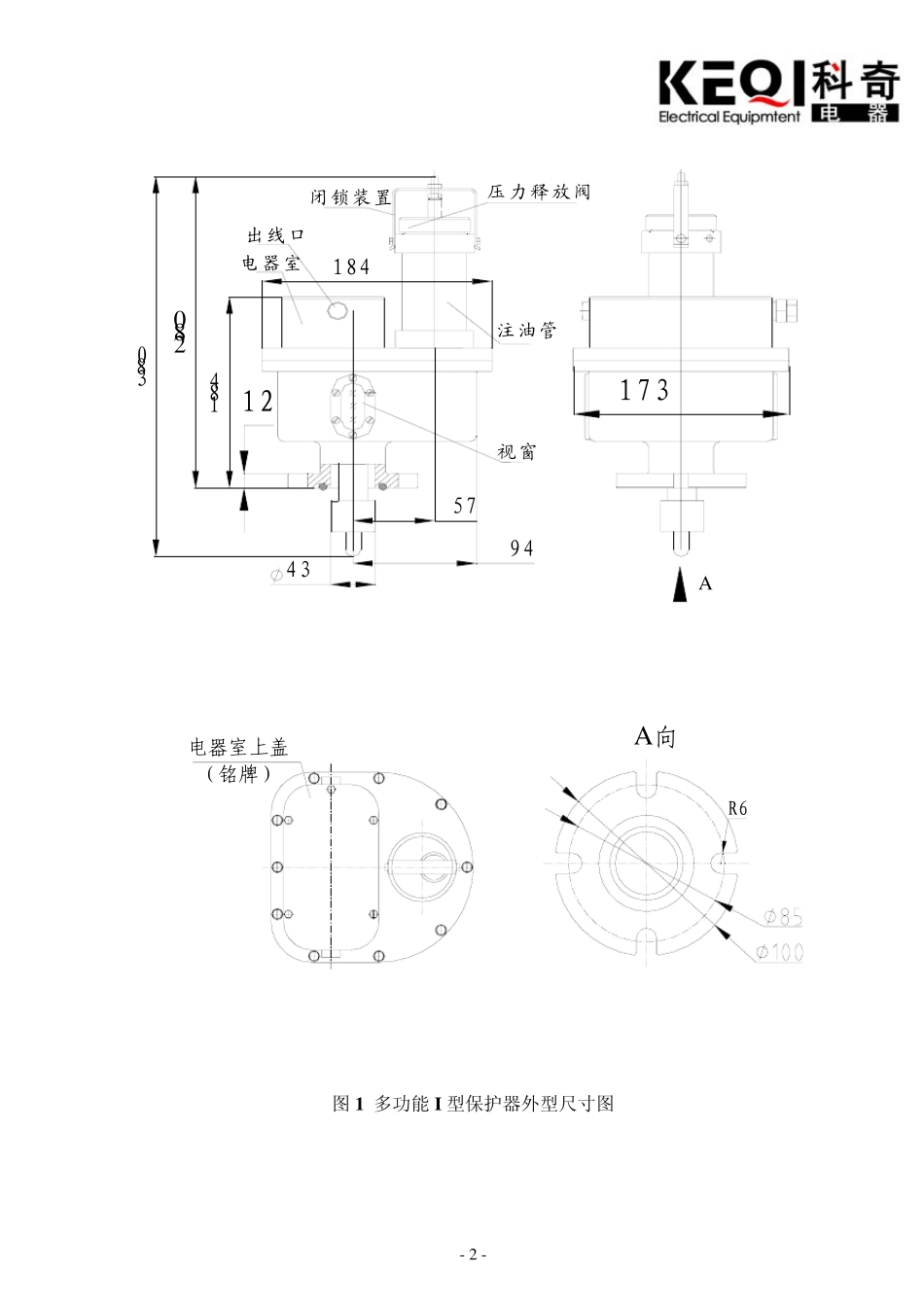

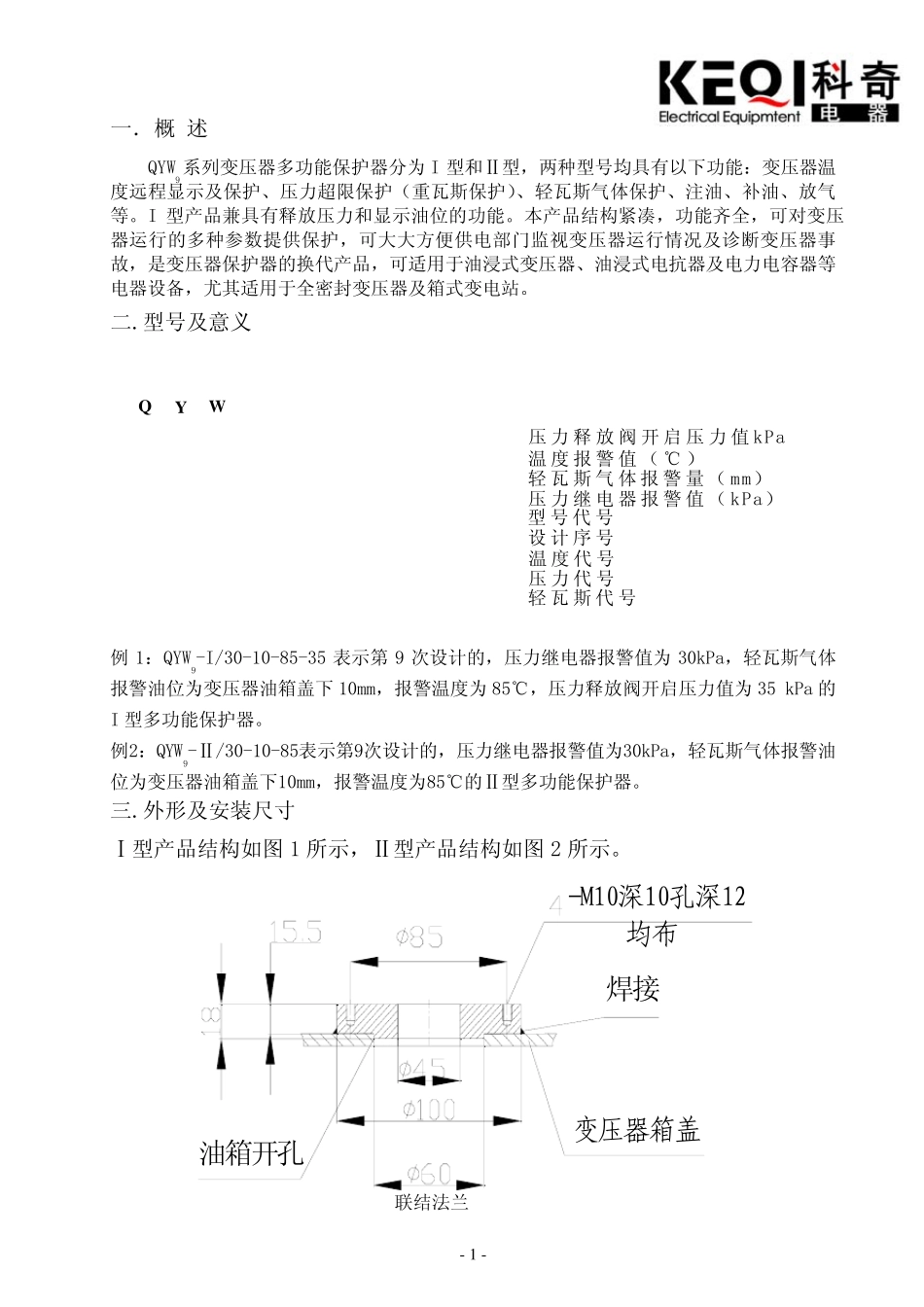

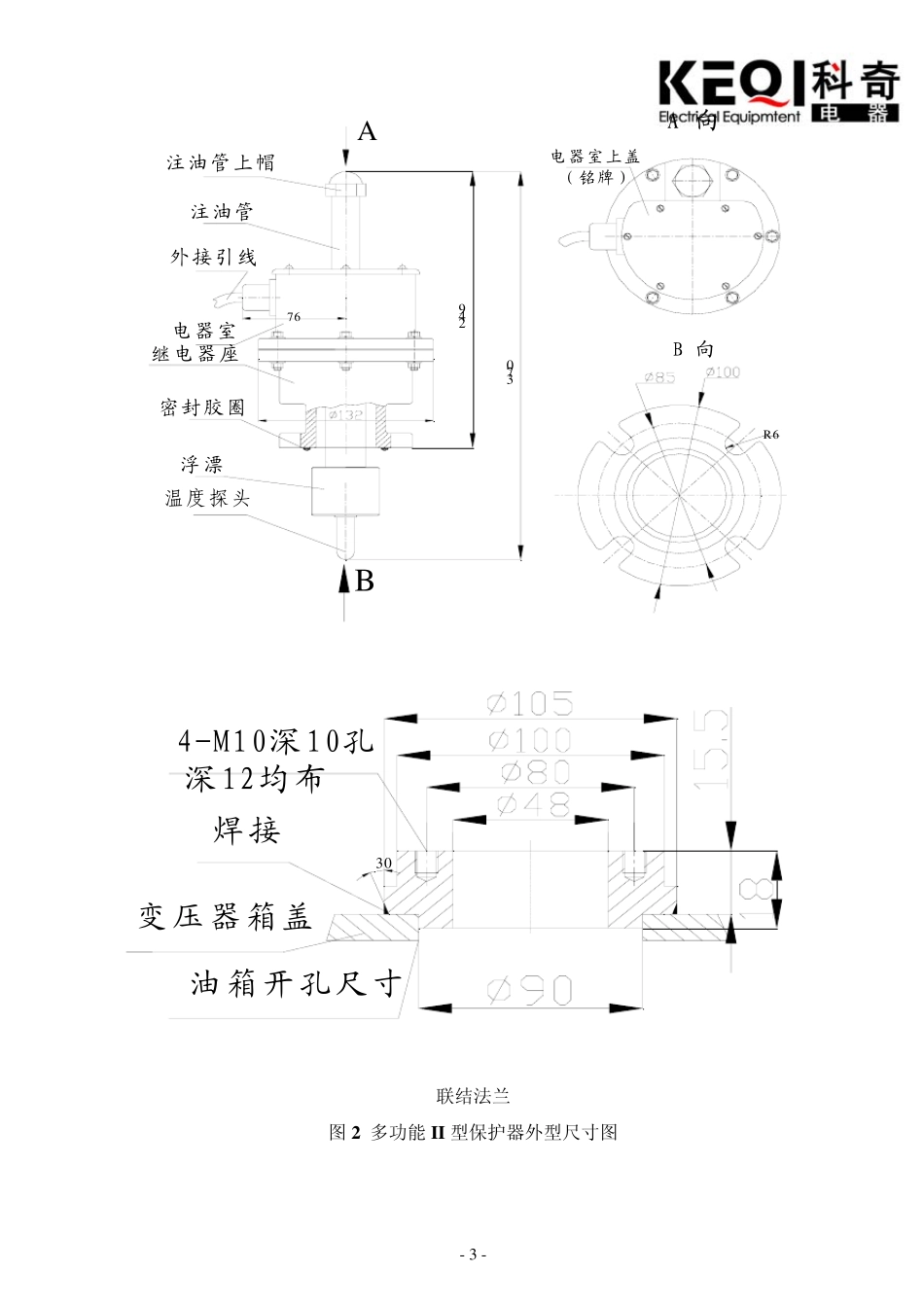

- 1 - 一．概 述 QYW9系列变压器多功能保护器分为I 型和Ⅱ型，两种型号均具有以下功能：变压器温度远程显示及保护、压力超限保护（重瓦斯保护）、轻瓦斯气体保护、注油、补油、放气等。I 型产品兼具有释放压力和显示油位的功能。本产品结构紧凑，功能齐全，可对变压器运行的多种参数提供保护，可大大方便供电部门监视变压器运行情况及诊断变压器事故，是变压器保护器的换代产品，可适用于油浸式变压器、油浸式电抗器及电力电容器等电器设备，尤其适用于全密封变压器及箱式变电站。 二.型号及意义 QYW压力释放阀开启压力值kPa温度报警值（℃ ）轻瓦斯气体报警量 （mm）压力继 电器报警值（kPa）型号代号设计 序 号 温度代号压力代号 轻瓦斯代号 例 1：QYW9-I/30-10-85-35 表示第 9 次设计的，压力继电器报警值为30kPa，轻瓦斯气体报警油位为变压器油箱盖下10mm，报警温度为85℃，压力释放阀开启压力值为35 kPa 的I 型多功能保护器。 例2：QYW9-Ⅱ/30-10-85表示第9次设计的，压力继电器报警值为30kPa，轻瓦斯气体报警油位为变压器油箱盖下10mm，报警温度为85℃的Ⅱ型多功能保护器。 三.外形及安装尺寸 Ⅰ型产品结构如图 1 所示，Ⅱ型产品结构如图 2 所示。 -M10深10孔深12 均布变压器箱盖焊接油箱开孔 联结法兰 - 2 - 图1 多功能I型保护器外型尺寸图 1731841844312视窗A出线口压力释放阀闭锁装置注 油 管电器室9457380280电器室上盖 （铭牌）A 向R6 - 3 - 密封胶圈继电器座76 外接引线 注油管A 注油管上帽 电器室上盖 （铭牌） A 向 电器室 浮漂 温度探头R6370249B B 向 304-M10深10孔深12均布变压器箱盖焊接油箱开孔尺寸 联结法兰 图2 多功能II型保护器外型尺寸图 - 4 - 四.外接线说明 本产品Ⅰ型和Ⅱ型电器室内设有接线端子排，其接线原理相同，如图 3 所示。内部 接 线远程 温 度 控 制 器21～ 220V814576534627端 子 排热 电 偶轻 瓦 斯压 力 继 电 器3外 部 接 线 配带单上限温度控制器接线原理图 图 3-1 内部 接 线双 上 限 远程 温 度 控 制 器21～ 220V814576534627端 子 排热 电 偶轻 瓦 斯压 力 继 电 器3910外 部 接 线 配带双上限温度控制器接线原理图 图 3-2 内部 接 线远程 温 度 控 制 器8176534627端 子 排热 电 偶轻 瓦 斯压 力 继 电 器外 部 接 线98压 力 继 电 器 9 ...
