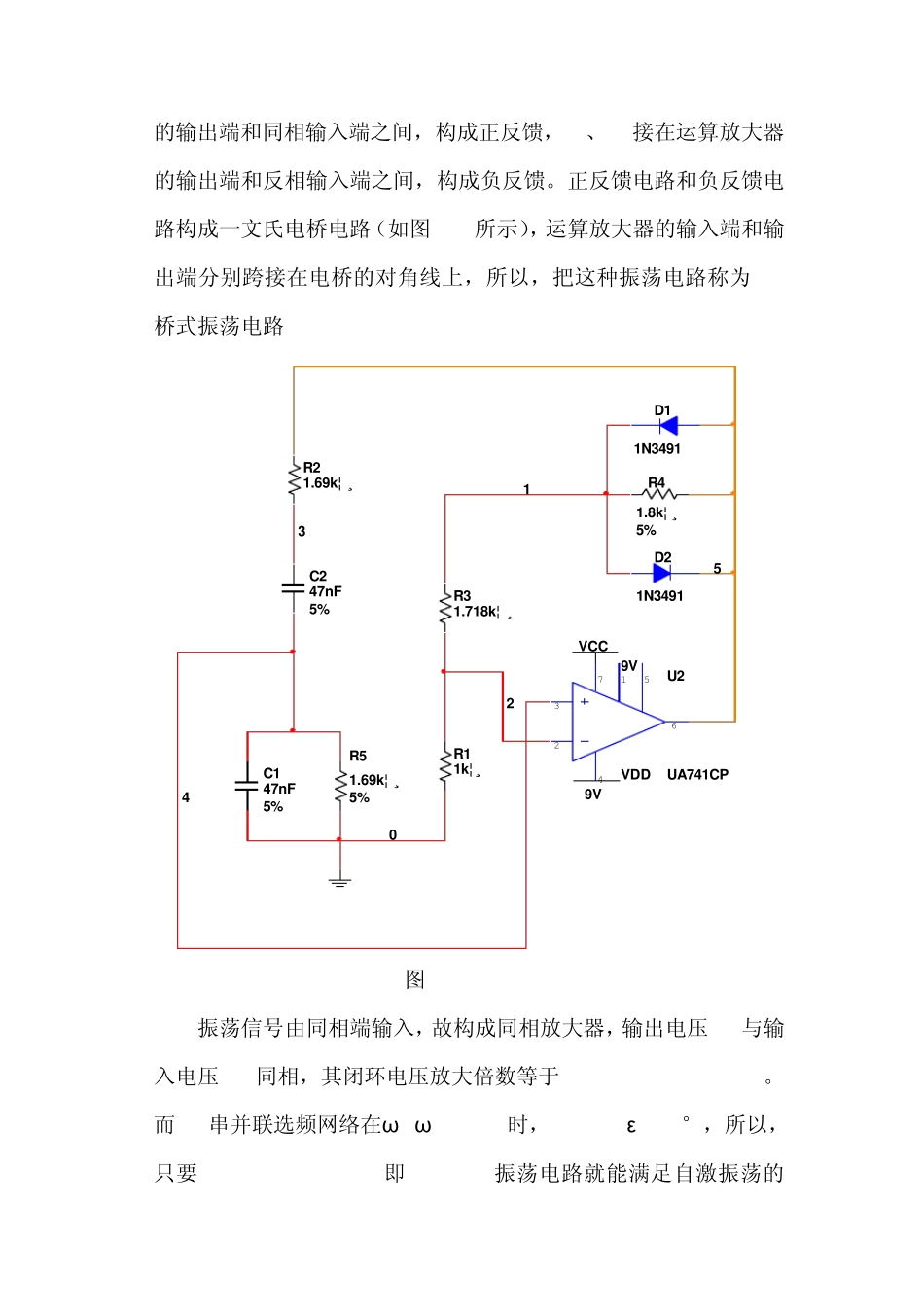

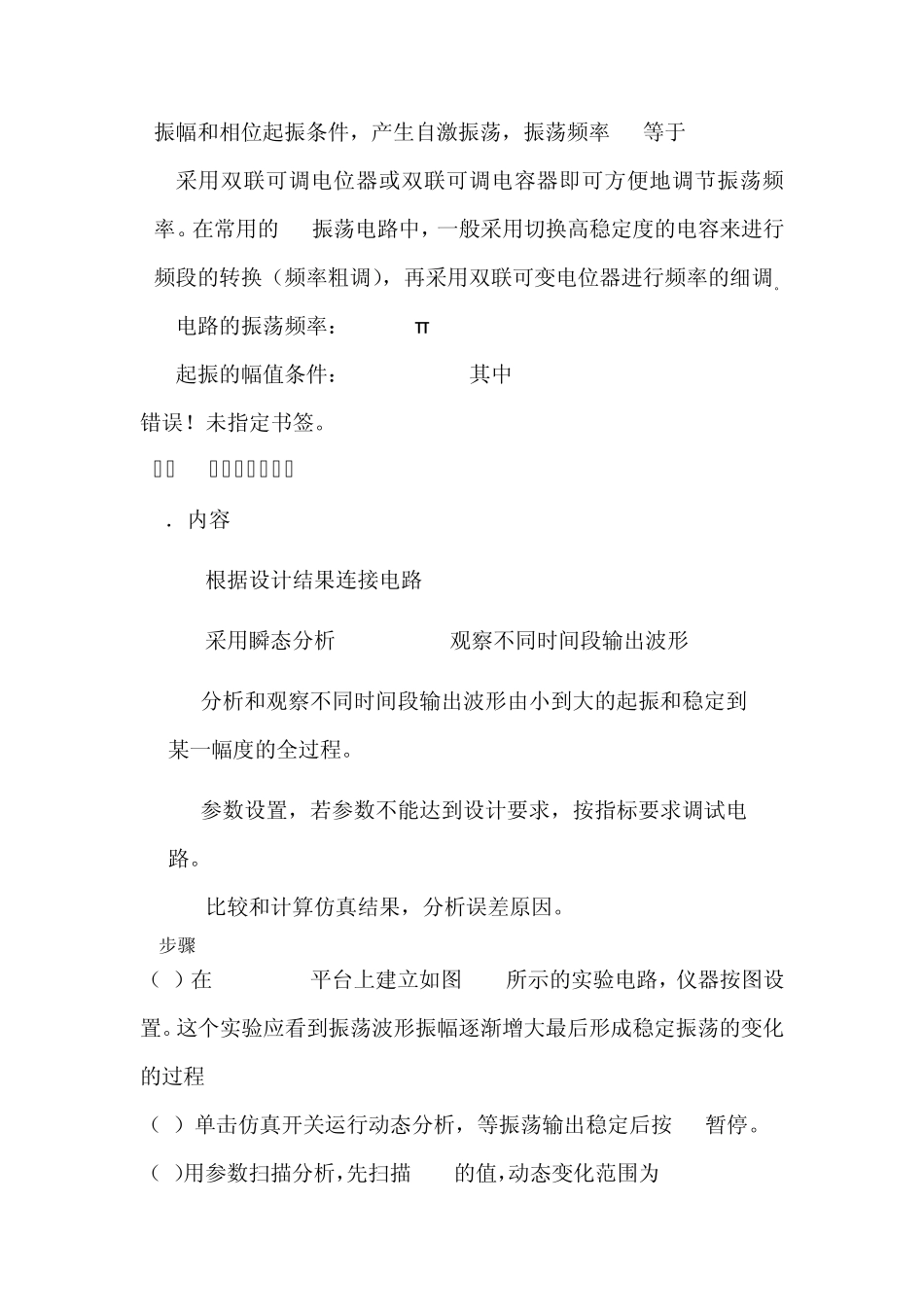

RC 桥式振荡电路的分析 一、设计目的 1、掌握 RC振荡器的设计方法及工作原理,研究负反馈强弱对振荡器的影响; 2、学习用示波器测量正弦波振荡器振荡频率,开环幅频特性和相频特性的方法. 3、学习运用 Mu ltisim 程序观察输出波形由小到大的起振和稳定到某一幅值的全过程 4、学会用虚拟仪器计算振荡频率 一、 所选仪器设备 计算机 Mu ltisim 程序软件、示波器 二、 设计题目 RC 振荡电路的设计与分析 三、 实验原理 RC桥式振荡器 将 RC串并联选频网络和放大器结合起来即可构成RC振荡电路，放大器件可采用集成运算放大器。 Rc桥式振荡电路如图所示，RC串并联选频网络接在运算放大器的输出端和同相输入端之间，构成正反馈，Rf、R1接在运算放大器的输出端和反相输入端之间，构成负反馈。正反馈电路和负反馈电路构成一文氏电桥电路（如图1-1所示），运算放大器的输入端和输出端分别跨接在电桥的对角线上，所以，把这种振荡电路称为RC桥式振荡电路 R11k¦ ¸R21.69k¦ ¸R31.718k¦ ¸R51.69k¦ ¸5%C147nF5%C247nF5%D11N3491D21N3491R41.8k¦ ¸5%130VCC9VVDD9V24U2UA741CP32476515 图1-1 振荡信号由同相端输入，故构成同相放大器，输出电压Uo与输入电压Ui同相，其闭环电压放大倍数等于Au=Uo/Ui=1+(Rf/R1)。而RC串并联选频网络在ω =ω o=1/RC时，Fu=1/3,ε f=0°，所以，只要|Au|=1+(Rf/R1)>3,即 Rf>2R1,振荡电路就能满足自激振荡的振幅和相位起振条件，产生自激振荡，振荡频率fo等于 采用双联可调电位器或双联可调电容器即可方便地调节振荡频率。在常用的 RC振荡电路中，一般采用切换高稳定度的电容来进行频段的转换（频率粗调），再采用双联可变电位器进行频率的细调。 电路的振荡频率：fo=1/2π RC 起振的幅值条件：Rf/R1>=2 其中 Rf=Rw+R2+R3\\r 错误！未指定书签。 四、 设计内容及步骤 1．内容 (1)根据设计结果连接电路. (2)采用瞬态分析 Transient,观察不同时间段输出波形. (3)分析和观察不同时间段输出波形由小到大的起振和稳定到某一幅度的全过程。 (4)参数设置，若参数不能达到设计要求，按指标要求调试电路。 (5)比较和计算仿真结果，分析误差原因。 2.步骤 （1）在 Multisim平台上建立如图 1-2所示的实验电路，仪器按图设置。这个实验应看到振荡波形振幅逐渐增大最后形成稳定振荡的变化的过程 （2）单击仿真开关运行动态分析，等振荡输出稳定后按 F9暂停。 （3）用参数扫描分...
