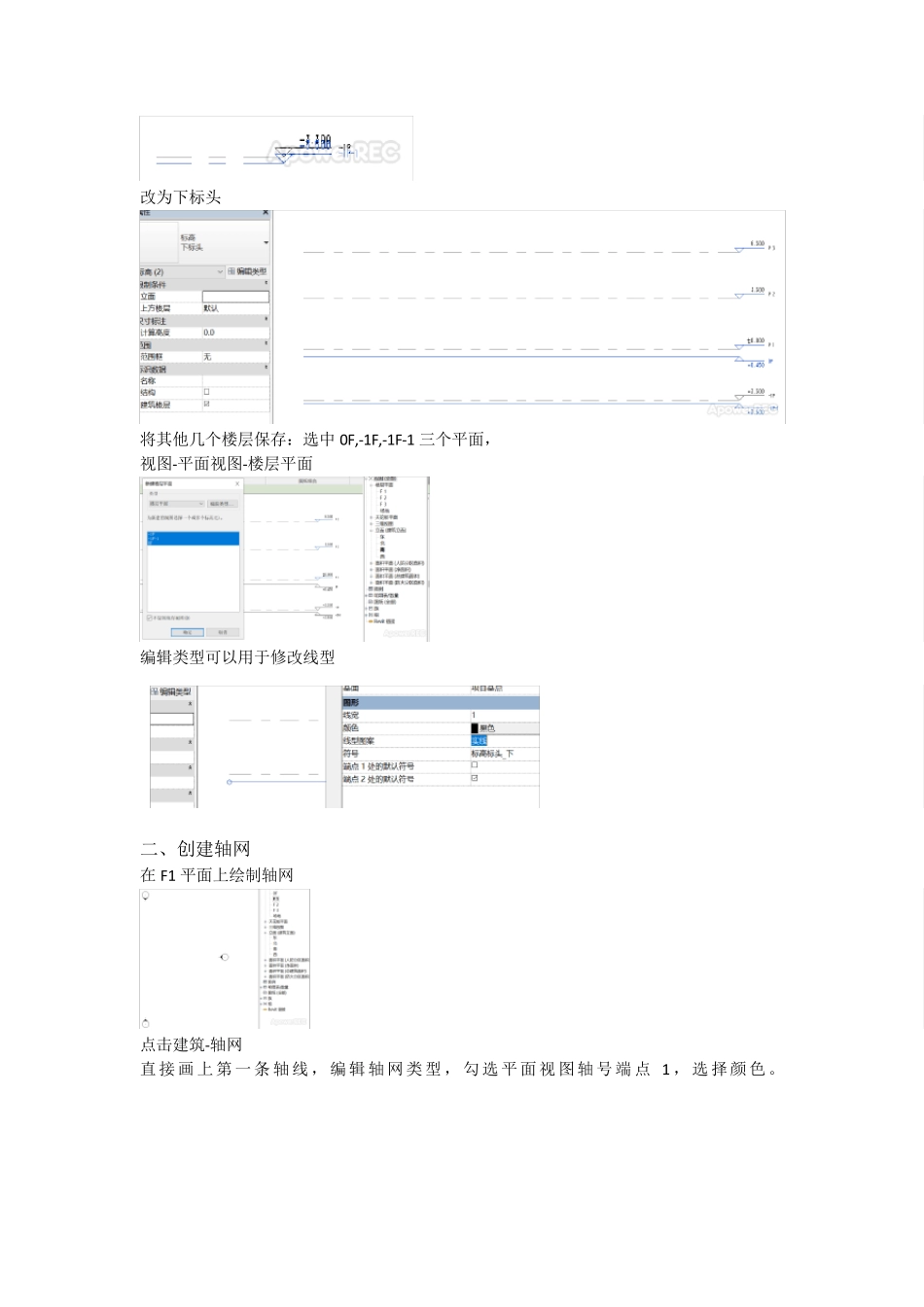

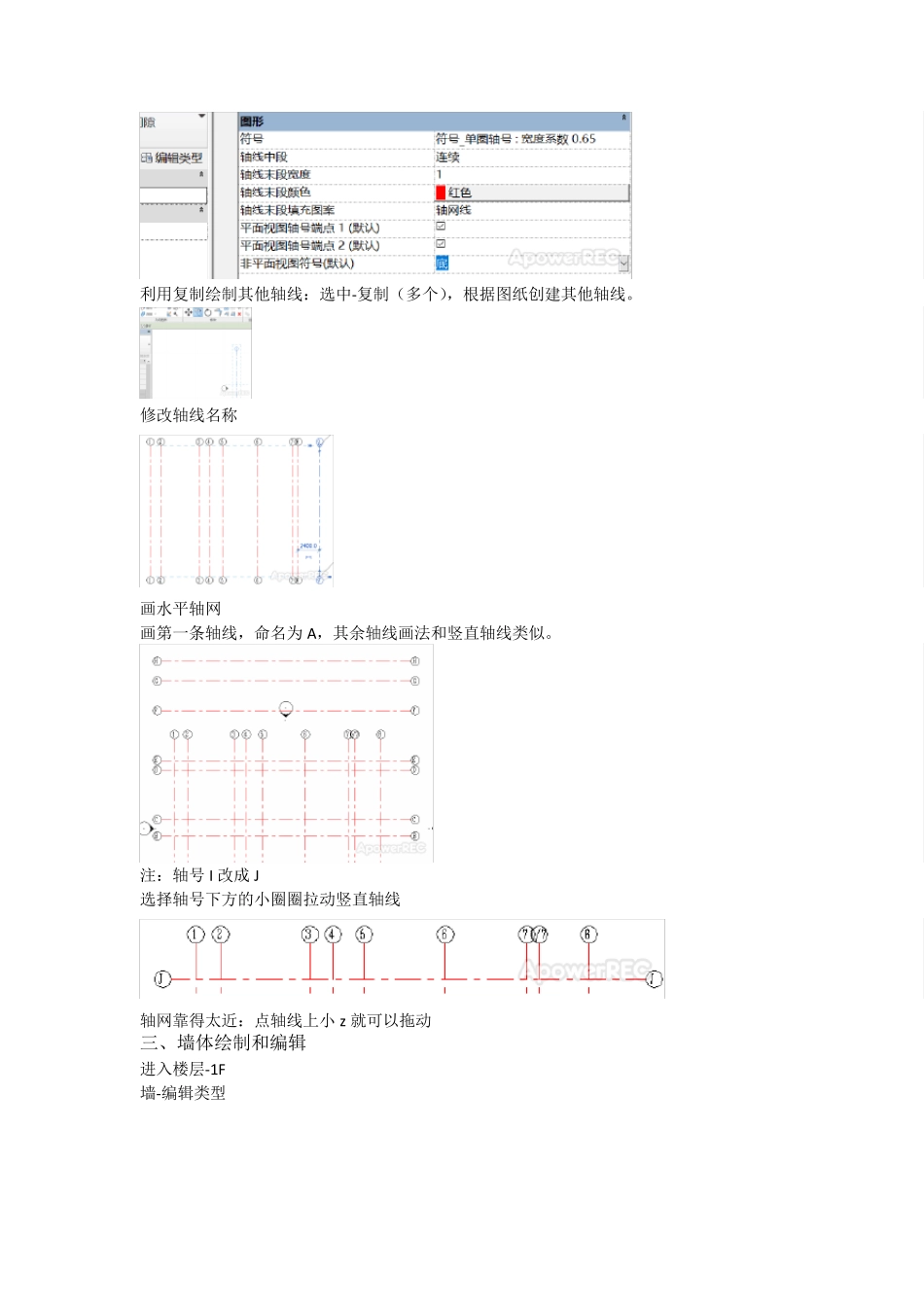

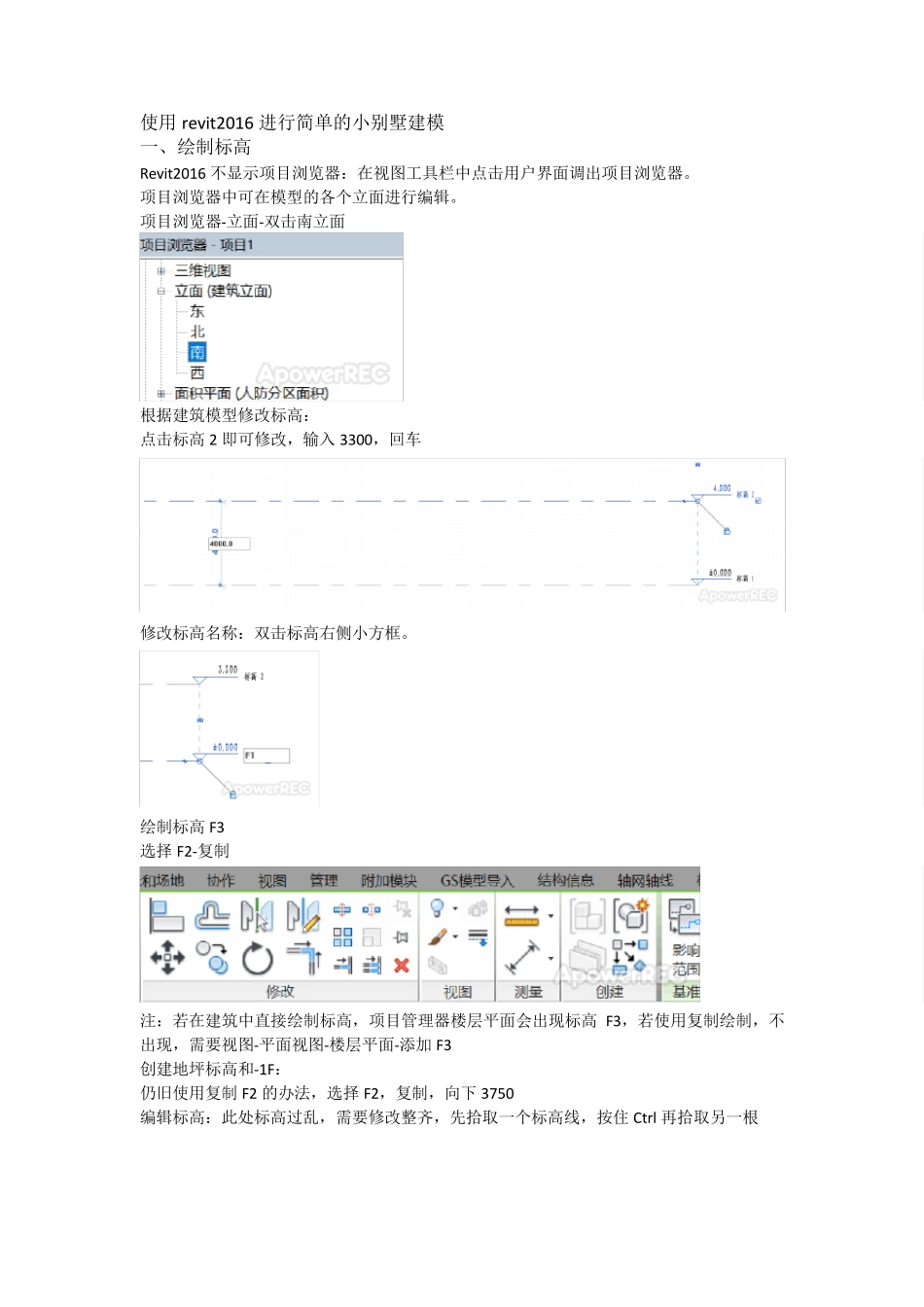

使用revit2016 进行简单的小别墅建模 一、绘制标高 Revit2016 不显示项目浏览器：在视图工具栏中点击用户界面调出项目浏览器。 项目浏览器中可在模型的各个立面进行编辑。 项目浏览器-立面-双击南立面 根据建筑模型修改标高： 点击标高 2 即可修改，输入 3300，回车 修改标高名称：双击标高右侧小方框。 绘制标高 F3 选择 F2-复制 注：若在建筑中直接绘制标高，项目管理器楼层平面会出现标高 F3，若使用复制绘制，不出现，需要视图-平面视图-楼层平面-添加 F3 创建地坪标高和-1F： 仍旧使用复制 F2 的办法，选择 F2，复制，向下 3750 编辑标高：此处标高过乱，需要修改整齐，先拾取一个标高线，按住 Ctrl 再拾取另一根 改为下标头 将其他几个楼层保存：选中0F,-1F,-1F-1 三个平面， 视图-平面视图-楼层平面 编辑类型可以用于修改线型 二、创建轴网 在 F1 平面上绘制轴网 点击建筑-轴网 直 接 画 上 第 一 条 轴 线，编辑轴 网 类型，勾 选平面视图轴 号 端 点 1 ，选择 颜 色 。 利用复制绘制其他轴线：选中-复制（多个），根据图纸创建其他轴线。 修改轴线名称 画水平轴网 画第一条轴线，命名为A，其余轴线画法和竖直轴线类似。 注：轴号I 改成J 选择轴号下方的小圈圈拉动竖直轴线 轴网靠得太近：点轴线上小z 就可以拖动 三、墙体绘制和编辑 进入楼层-1F 墙-编辑类型 复制-名称写为外墙饰面砖 外部边有5 部分：编辑-外部边插入，插入， 选择功能并调整位置 编辑材质： 点击材质款内右侧小按钮，搜索墙体，出现下面场景： 点击此处新建一个材质： 默认为新材质-重命名：墙体-普通砖 点击此处赋予它材质库 设置各项参数： 再编辑外墙饰面砖： 最终外部边设置成这样： 确定，确定； 设置基本墙参数：底部设置条件，顶部约束，墙体类型； Ps：若所绘制建筑无地下室，可忽略约束条件，约束条件系统会自动行程。 编辑类型：重命名 绘制：顺时针 下面部分墙体线利用参照平面绘制： 选择参照平面，在 A 轴以下画参照线，点参照线上的小球，画到 E 轴，设置距离为 8280 连起来即可，注意顺时针 墙体样式： 基本墙-外墙饰面砖（本步骤是因为三维图上没有出现外墙饰面砖样式）-编辑类型-材质--勾选使用渲染外观 绘制地下一层内墙 重命名：普通砖；结构： 找普通砖：搜索砖 最终设置厚度，材质如下图： 本例中内墙体使用了两种规格的砖，一种是厚度为...
