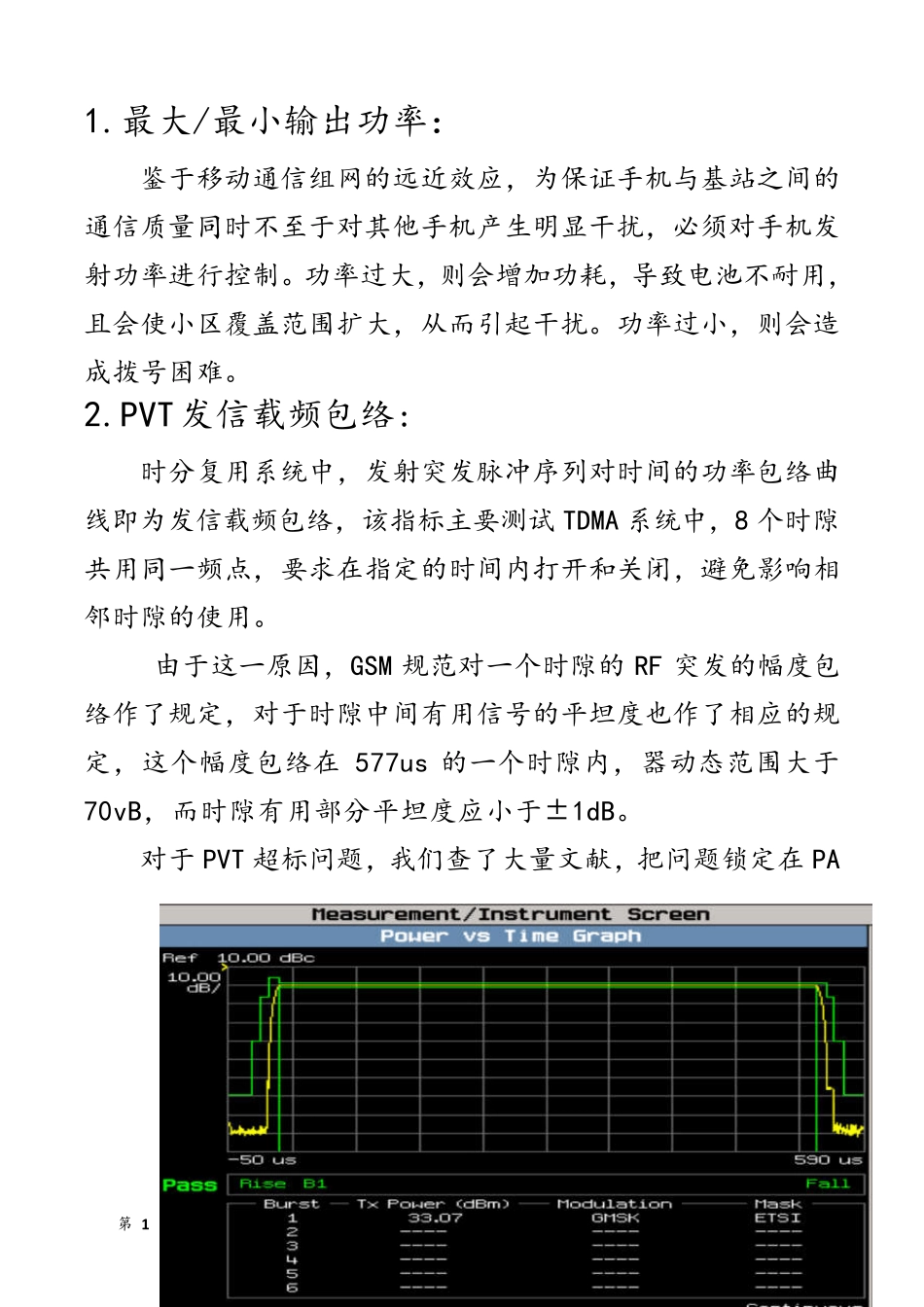

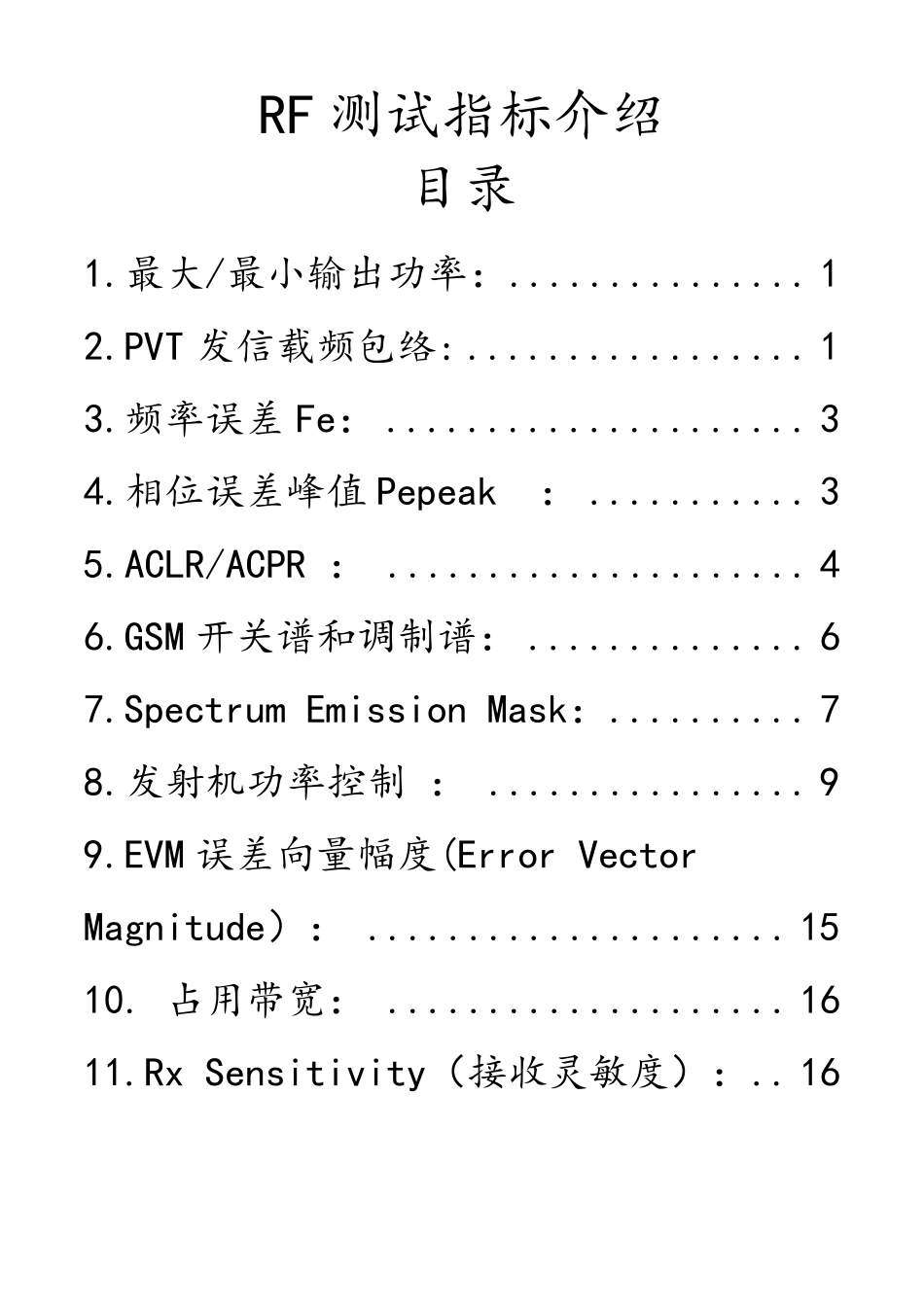

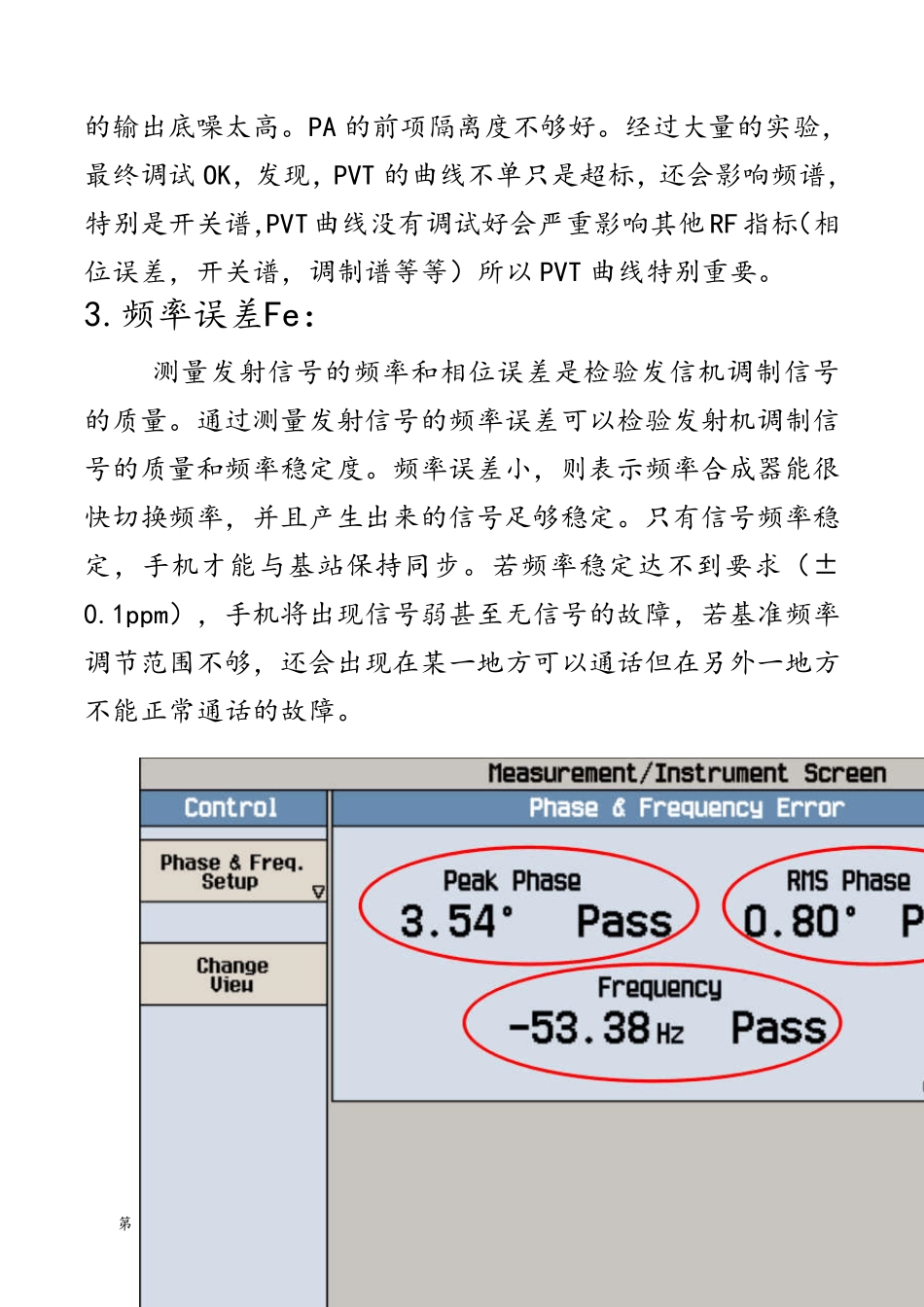

RF 测试指标介绍 目录 1.最大/最小输出功率：............... 1 2.PVT 发信载频包络: ................. 1 3.频率误差 Fe： ..................... 3 4.相位误差峰值 Pepeak ： ........... 3 5.ACLR/ACPR ： ..................... 4 6.GSM 开关谱和调制谱： .............. 6 7.Spectrum Emission Mask： .......... 7 8.发射机功率控制 ： ................ 9 9.EVM 误差向量幅度(Error Vector Magnitude）： ..................... 15 10. 占用带宽： .................... 16 11.Rx Sensitivity（接收灵敏度）： .. 16 第 1 页1.最 大 /最 小 输 出 功 率 ： 鉴 于 移 动 通 信 组 网 的 远 近 效 应 ， 为 保 证 手 机 与 基 站 之 间 的通 信 质 量 同 时 不 至 于 对 其 他 手 机 产 生 明 显 干 扰 ， 必 须 对 手 机 发射 功 率 进 行 控 制 。 功 率 过 大 ， 则 会 增 加 功 耗 ， 导 致 电 池 不 耐 用 ，且 会 使 小 区 覆 盖 范 围 扩 大 ， 从 而 引 起 干 扰 。 功 率 过 小 ， 则 会 造成 拨 号 困 难 。 2.PVT发 信 载 频 包 络 : 时 分 复 用 系 统 中 ， 发 射 突 发 脉 冲 序 列 对 时 间 的 功 率 包 络 曲线 即 为 发 信 载 频 包 络 ， 该 指 标 主 要 测 试 TDMA 系 统 中 ， 8 个 时 隙共 用 同 一 频 点 ， 要 求 在 指 定 的 时 间 内 打 开 和 关 闭 ， 避 免 影响相邻时 隙 的 使 用 。 由于 这一 原因， GSM 规范 对 一 个 时 隙 的RF 突 发 的 幅度包络 作了规定 ， 对 于 时 隙 中 间 有用 信 号 的 平坦度也作了相应 的 规定 ， 这个 幅度包 络 在577us 的 一 个 时 隙 内 ， 器动 态范 围 大 于70vB， 而 时 隙 有用 部分 平坦度应 小 于 ±1dB。 对 于 PVT 超标 问题， 我们查了大 量 文献， 把问题锁定 在 PA 第 2 页的输出底噪太高。PA 的前项隔离度不够好。经过大量的实验，最终调试 OK，发现，PVT 的曲线不单只是超标，还会影响频谱，特别是开关谱，PVT 曲线没有调试好会严重影响其他 RF 指标（相位误差，开关谱，调制谱等等）所以PVT 曲线特别重要...
