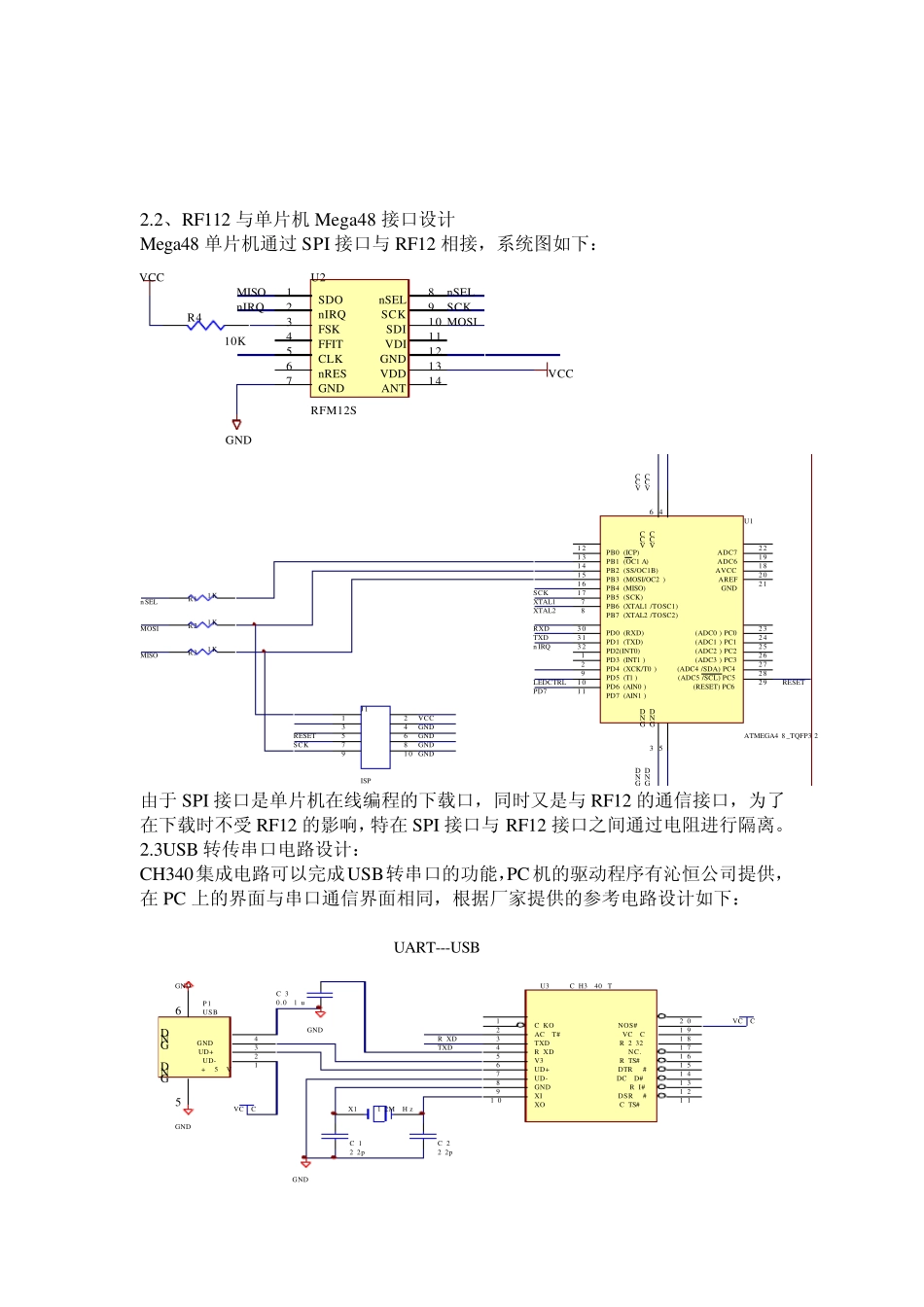

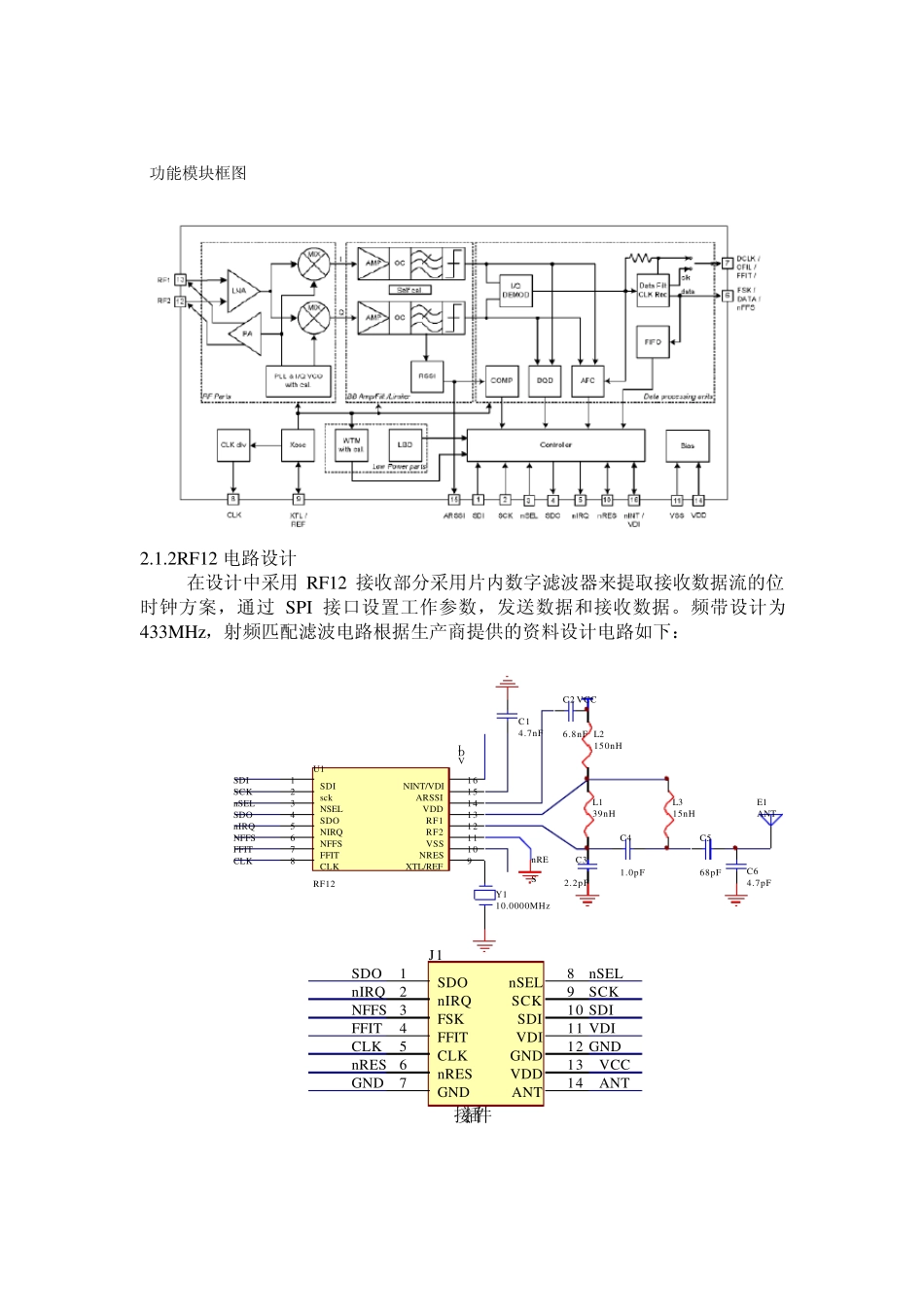

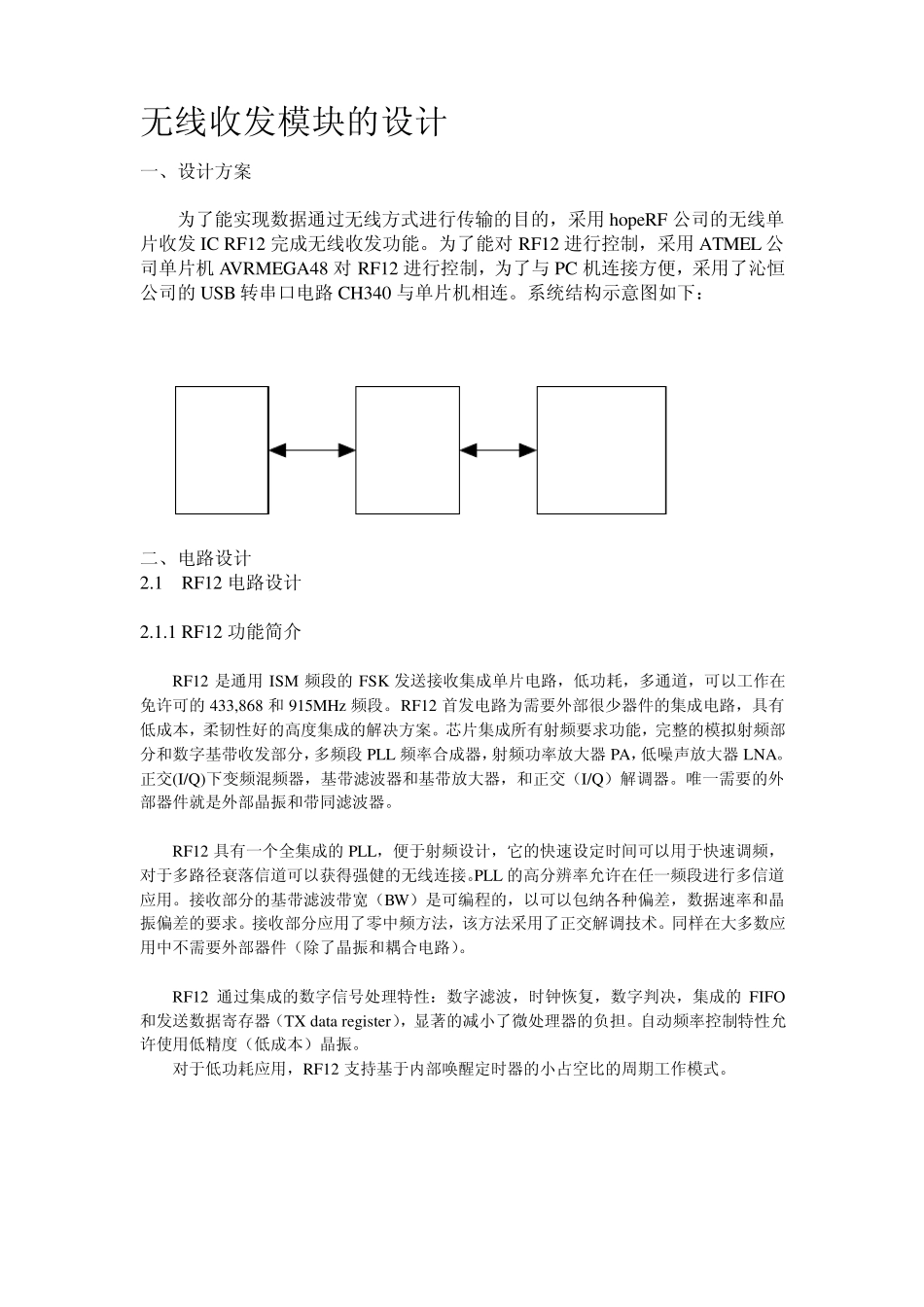

无线收发模块的设计 一、设计方案 为了能实现数据通过无线方式进行传输的目的，采用 hopeRF 公司的无线单片收发IC RF12 完成无线收发功能。为了能对 RF12 进行控制，采用 ATMEL 公司单片机 AVRMEGA48 对 RF12 进行控制，为了与 PC 机连接方便，采用了沁恒公司的USB 转串口电路 CH340 与单片机相连。系统结构示意图如下： RF12Mega48CH340 二、电路设计 2.1 RF12 电路设计 2.1.1 RF12 功能简介 RF12 是通用 ISM 频段的FSK 发送接收集成单片电路，低功耗，多通道，可以工作在免许可的433,868 和 915MHz 频段。RF12 首发电路为需要外部很少器件的集成电路，具有低成本，柔韧性好的高度集成的解决方案。芯片集成所有射频要求功能，完整的模拟射频部分和数字基带收发部分，多频段 PLL 频率合成器，射频功率放大器 PA，低噪声放大器 LNA。正交(I/Q)下变频混频器，基带滤波器和基带放大器，和正交（I/Q）解调器。唯一需要的外部器件就是外部晶振和带同滤波器。 RF12 具有一个全集成的PLL，便于射频设计，它的快速设定时间可以用于快速调频，对于多路径衰落信道可以获得强健的无线连接。PLL 的高分辨率允许在任一频段进行多信道应用。接收部分的基带滤波带宽（BW）是可编程的，以可以包纳各种偏差，数据速率和晶振偏差的要求。接收部分应用了零中频方法，该方法采用了正交解调技术。同样在大多数应用中不需要外部器件（除了晶振和耦合电路）。 RF12 通过集成的数字信号处理特性：数字滤波，时钟恢复，数字判决，集成的FIFO和发送数据寄存器（TX data register），显著的减小了微处理器的负担。自动频率控制特性允许使用低精度（低成本）晶振。 对于低功耗应用，RF12 支持基于内部唤醒定时器的小占空比的周期工作模式。 功能模块框图 2.1.2RF12 电路设计 在设计中采用RF12 接收部分采用片内数字滤波器来提取接收数据流的位时钟方案，通过SPI 接口设置工作参数，发送数据和接收数据。频带设计为433MHz，射频匹配滤波电路根据生产商提供的资料设计电路如下： SDI1sck2NSEL3SDO4NIRQ5NFFS6FFIT7CLK8XTL/REF9VSS11NRES10RF212RF113VDD14ARSSI15NINT/VDI16U1RF12L139nHL315nHC32.2pFL2150nHC41.0pFVCCC26.8nFC14.7nFC568pFC64.7pFE1ANTY110.0000MHzSDISCKnSELSDOnIRQFFITCLKnRESVDINFFSSDO1nIRQ2FSK3FFIT4CLK5nRES6GND7nSEL8SCK9SDI10VDI11GND12VDD13ANT14J1接插件SDISCKnSELnIRQFFITCLKSDOnRESGNDANTVC...
