RF接收路径的匹配流程以GPS为例VIP免费

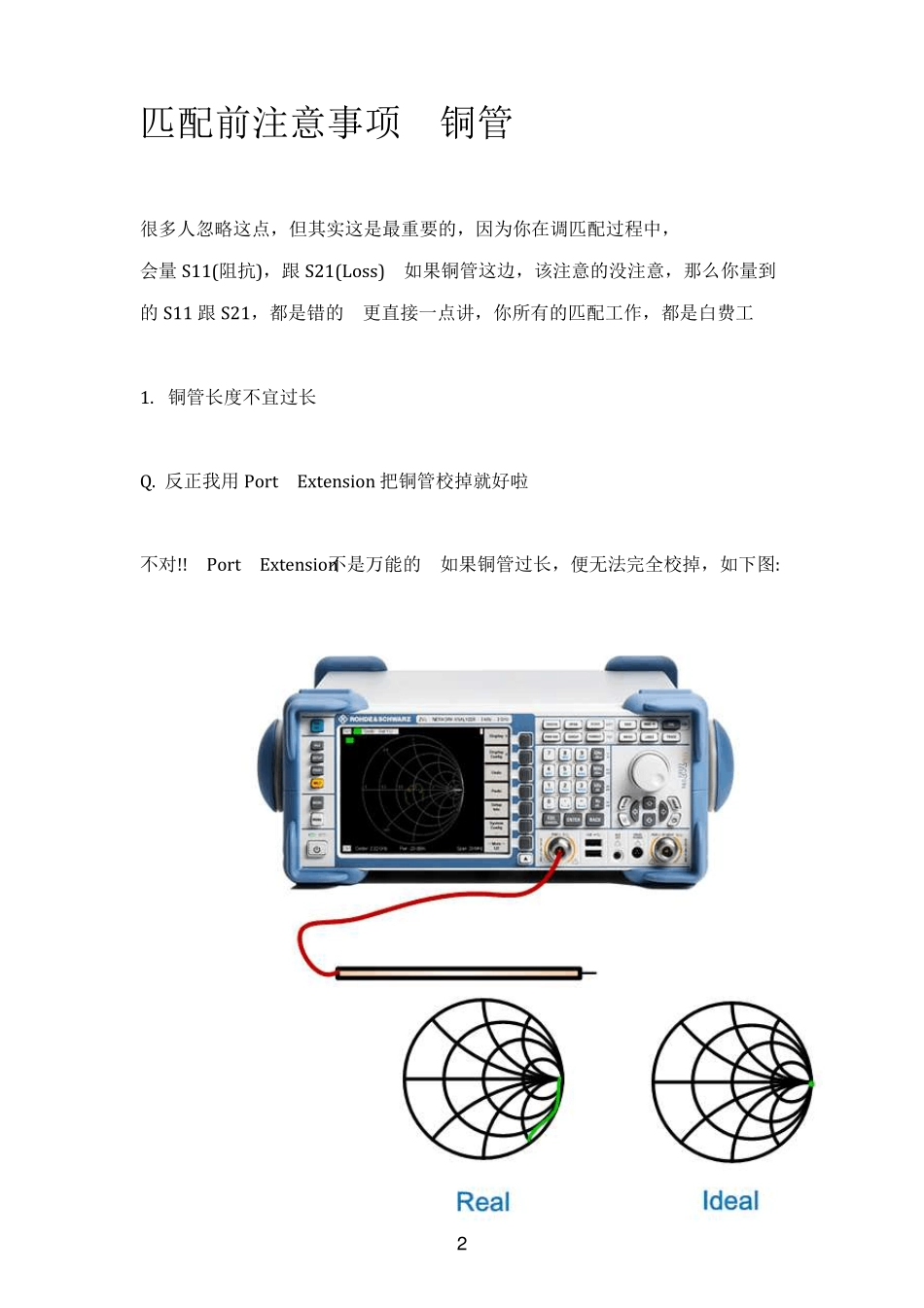

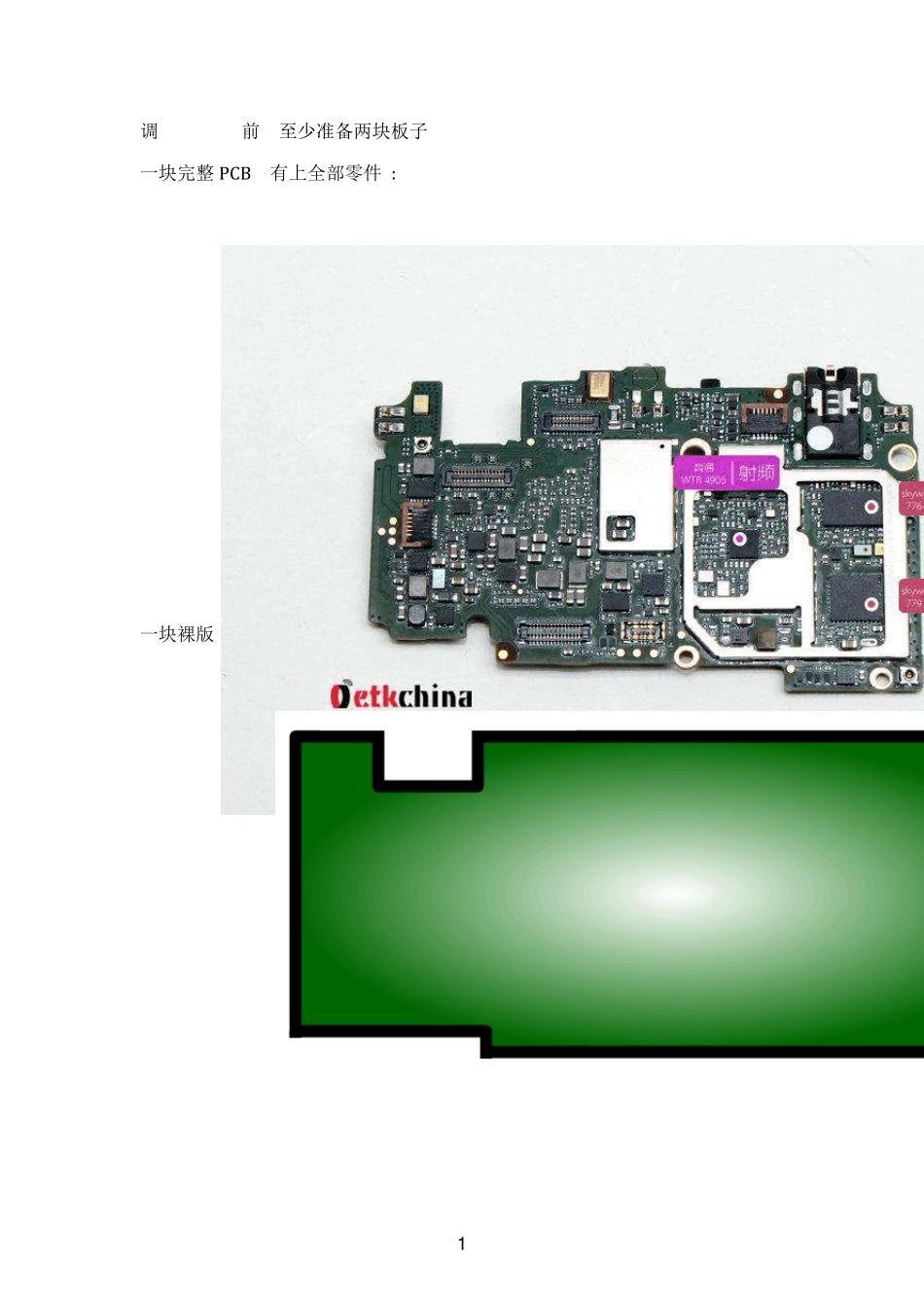

Author : Criterion 调Matching前，至少准备两块板子。 一块完整 PCB，有上全部零件 : 一块裸版，完全都没上零件 : 1Author : Criterion 匹配前注意事项—铜管 很多人忽略这点，但其实这是最重要的，因为你在调匹配过程中， 会量 S11(阻抗)，跟 S21(Loss)。如果铜管这边，该注意的没注意，那么你量到的 S11 跟 S21，都是错的。更直接一点讲，你所有的匹配工作，都是白费工。 1. 铜管长度不宜过长 Q. 反正我用 Port Extension 把铜管校掉就好啦 不对!! Port Extension不是万能的。如果铜管过长，便无法完全校掉，如下图: 2Author : Criterion 由上图可知，若铜管过长，即便你做完Port Extension，其阻抗并非完美的一点Open，而是会拖一段轨迹，那么当你实际上去量PCB时，你量到的阻抗，其实包含了铜管。也就是说，此时你量到的PCB阻抗，是不准的，是有误差的。你若根据不准的阻抗去做匹配，你调出来的匹配 永远不会好 而且，不管是PCB走线，还是铜管，都一样，只要长度一长，其50奥姆就会偏掉，那就会导致 Mismatch Loss。换言之，当你实际去量PCB的Insertion Loss时，因为包含了铜管本身的Mismatch Loss，以至于你量出来的Insertion Loss， 会比 PCB实际的Insertion Loss还大。 因此常有人误解，单纯量Insertion Loss，因为不看阻抗，所以不需要校正。 这是不对的观念，你量出来的阻抗错误，会连带使你量出来的Insertion Loss过大。简单讲，只要用到铜管量S 参数，不管是S11，还是S21，Open/Short/Load校正跟 Port Extension就是要做，而且铜管长度不宜过长。 3Author : Criterion 2. 铜管要弯折后，再做Port Extension。 因为实际上，你在做匹配时，铜管可能会弯折: 如果你还没弯折时，就先做Port Extension，如下图左，即便此时你的阻抗是完美的一点 Open，但是当你把铜管弯折后，其阻抗会偏，亦即此时阻抗并非完美的一点 Open，如下图右: 4Author : Criterion 你一开始就未把铜管给校掉，亦即你量到的PCB阻抗，是不准的，是有误差的。你若根据不准的阻抗去做匹配，你调出来的匹配，永远不会好。 所以应该是，先在裸版上，把铜管弯折到你方便焊接的角度后，再去做 Port Extension，直到其阻抗是完美的一点 Open，如下图 : 此时才可以开始去做匹配的工作。当然，一旦你作完 Port Extension之后， 你这铜管，就不能再弯折。 简单讲，作匹配时，你铜管的长度跟弯折，...
