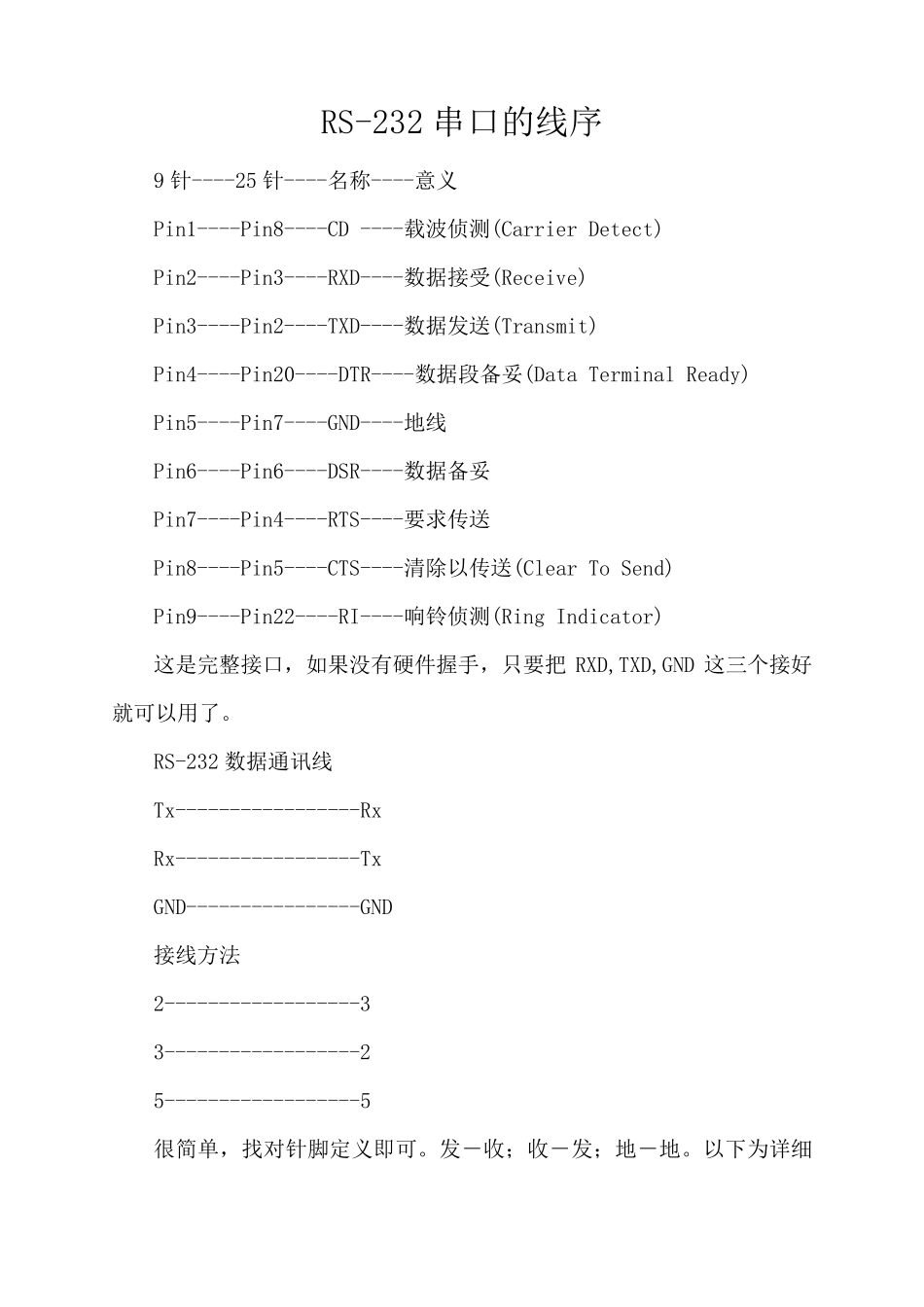

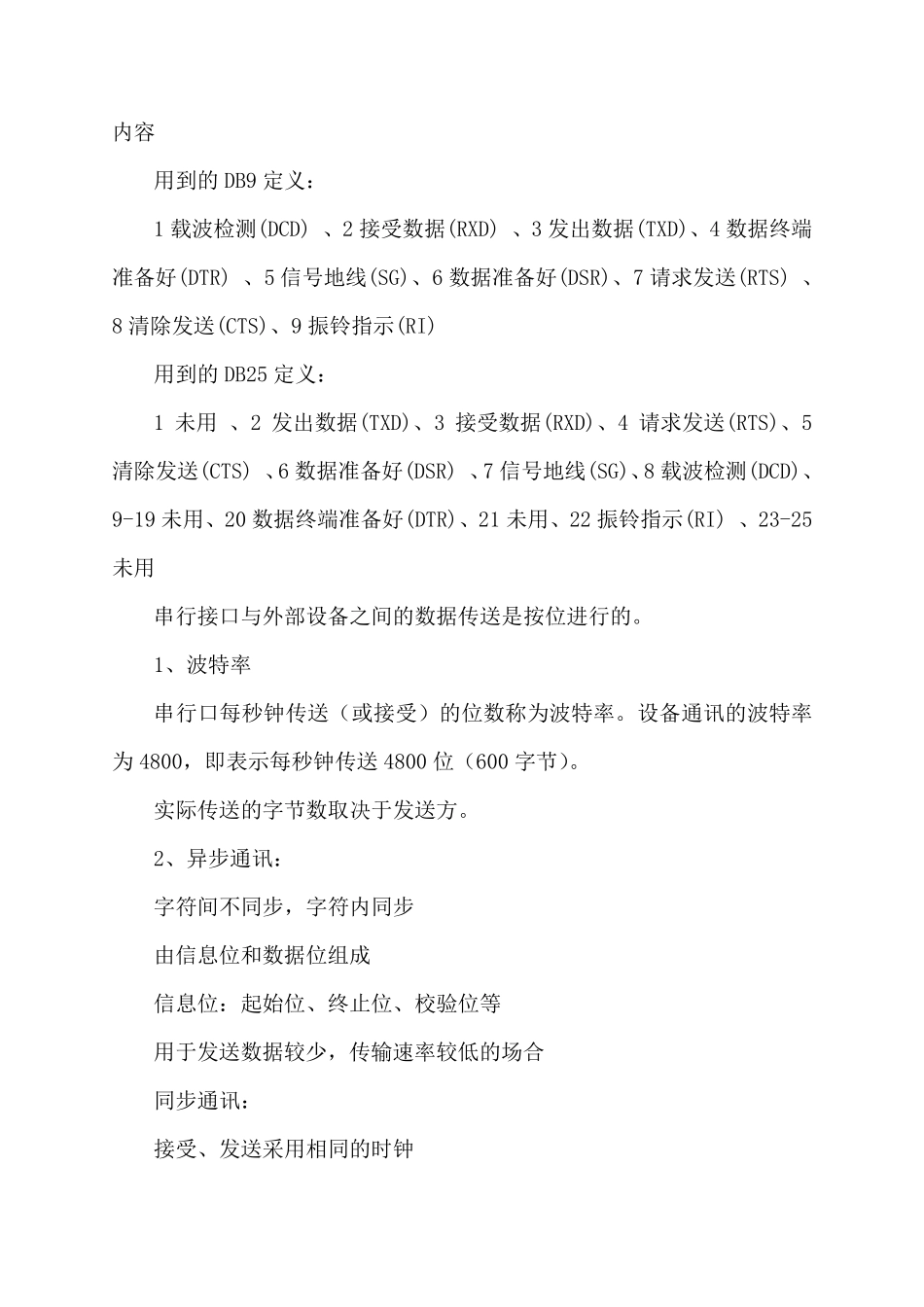

RS-232 串口的线序 9 针----25 针----名称----意义 Pin1----Pin8----CD ----载波侦测(Carrier Detect) Pin2----Pin3----RXD----数据接受(Receive) Pin3----Pin2----TXD----数据发送(Transmit) Pin4----Pin20----DTR----数据段备妥(Data Terminal Ready) Pin5----Pin7----GND----地线 Pin6----Pin6----DSR----数据备妥 Pin7----Pin4----RTS----要求传送 Pin8----Pin5----CTS----清除以传送(Clear To Send) Pin9----Pin22----RI----响铃侦测(Ring Indicator) 这是完整接口，如果没有硬件握手，只要把RXD,TXD,GND 这三个接好就可以用了。 RS-232 数据通讯线 Tx-----------------Rx Rx-----------------Tx GND----------------GND 接线方法 2------------------3 3------------------2 5------------------5 很简单，找对针脚定义即可。发－收；收－发；地－地。以下为详细内容 用到的DB9 定义： 1 载波检测(DCD) 、2 接受数据(RXD) 、3 发出数据(TXD)、4 数据终端准备好(DTR) 、5 信号地线(SG)、6 数据准备好(DSR)、7 请求发送(RTS) 、8 清除发送(CTS)、9 振铃指示(RI) 用到的DB25 定义： 1 未用 、2 发出数据(TXD)、3 接受数据(RXD)、4 请求发送(RTS)、5清除发送(CTS) 、6 数据准备好(DSR) 、7 信号地线(SG)、8 载波检测(DCD)、9-19 未用、20 数据终端准备好(DTR)、21 未用、22 振铃指示(RI) 、23-25未用 串行接口与外部设备之间的数据传送是按位进行的。 1、波特率 串行口每秒钟传送（或接受）的位数称为波特率。设备通讯的波特率为 4800，即表示每秒钟传送 4800 位（600 字节）。 实际传送的字节数取决于发送方。 2、异步通讯： 字符间不同步，字符内同步 由信息位和数据位组成 信息位：起始位、终止位、校验位等 用于发送数据较少，传输速率较低的场合 同步通讯： 接受、发送采用相同的时钟 无信息位 无数据需要发送时，发送同步字符 用于距离相对近（比串行远）数据量稍大的场合 单工、半双工、全双工 RS232 协议 美国电子工业协会（EIA）颁布的串行总线标准。 RS232 采用负逻辑，即＋5～＋15V 代表“0”，－5～－15V 代表“1”。计算机通过串口通讯时，必须经过相应的电平转换。 计算机串口通讯使用RS232 标准，接口采用DB9 芯接插件，其信号定义： 符号 方向 功能 TXD 输出 发送数据 RXD 输入 接受数据 RTS 输出 请求发送 CTS ...
