RSCMW500DAU应用测试图解FDDLTEVIP免费

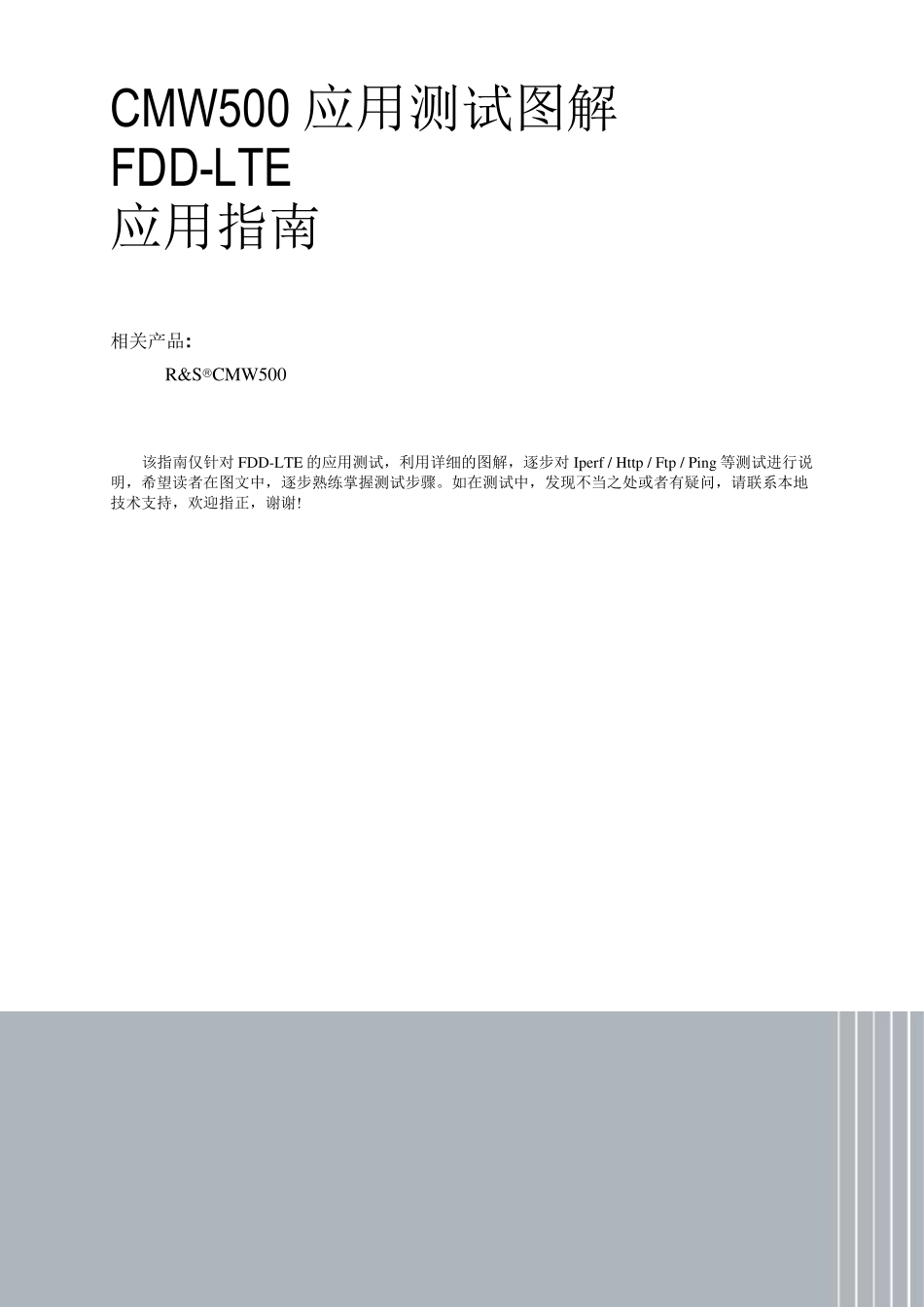

RSCMW500DAU应用测试图解FDDLTE_第1页
1/19

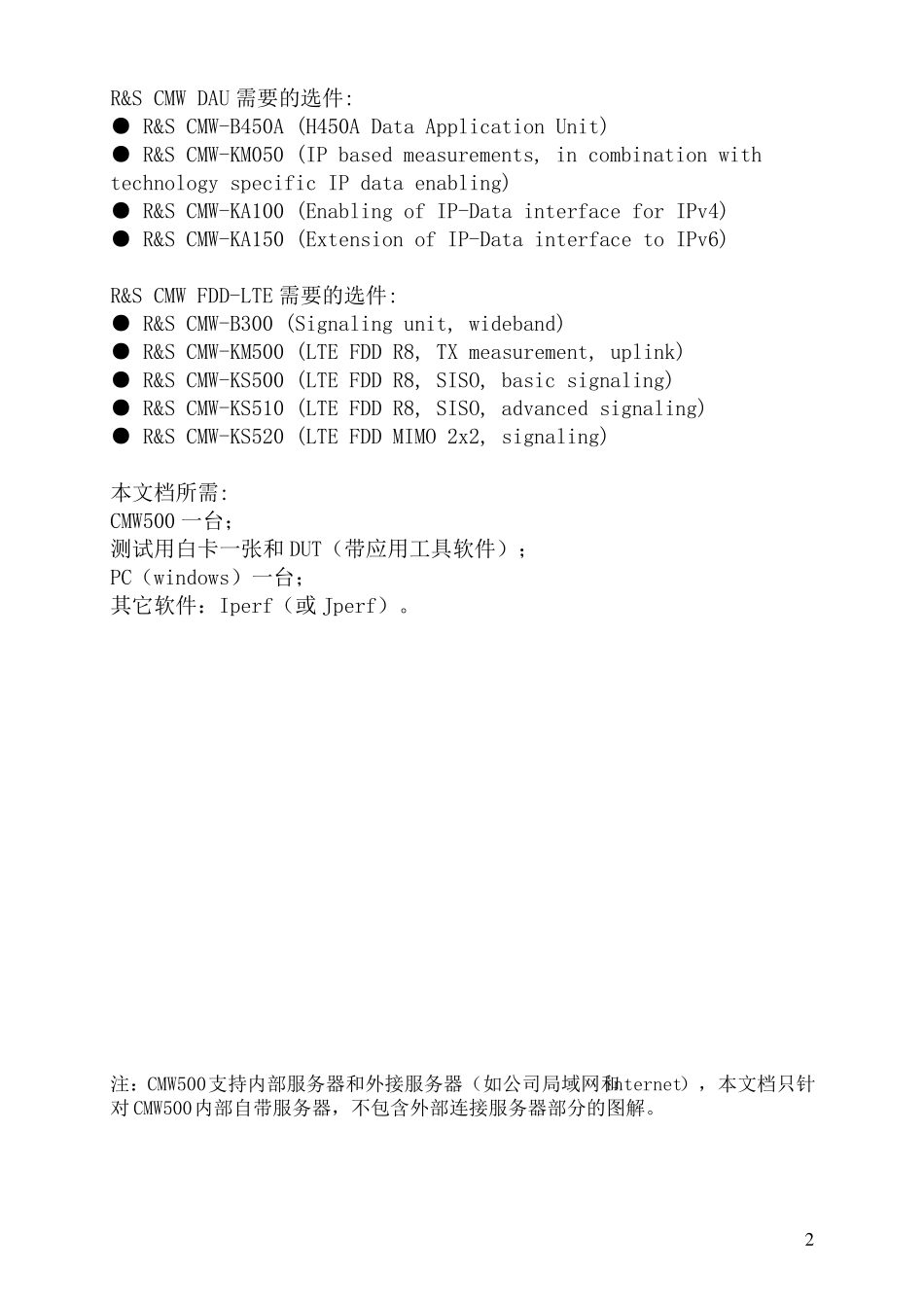

RSCMW500DAU应用测试图解FDDLTE_第2页
2/19

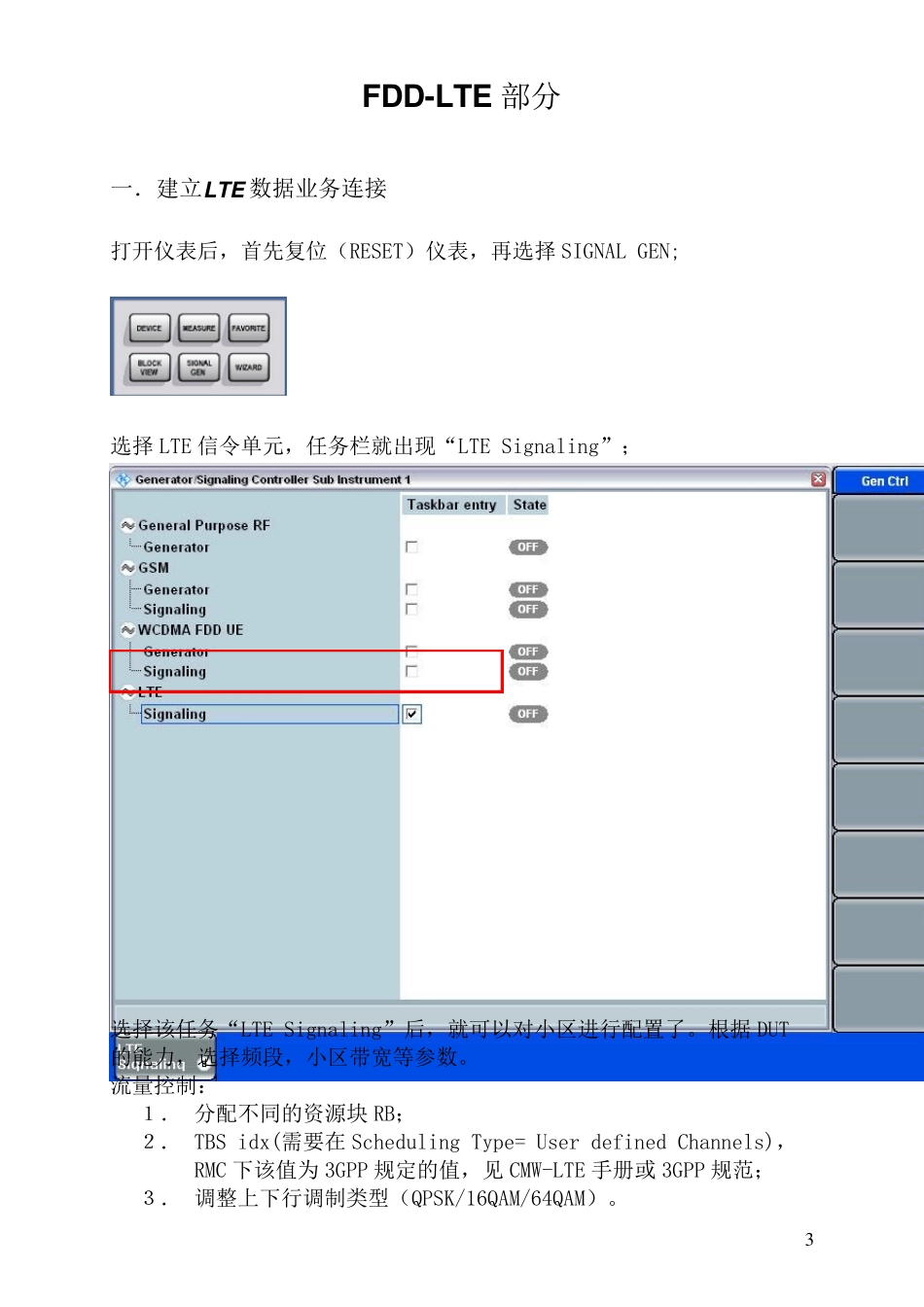

RSCMW500DAU应用测试图解FDDLTE_第3页
3/19
CMW 500 应用测试图解 FDD-LTE 应用指南 相关产品: R&SCMW500 该指南仅针对FDD-LTE 的应用测试,利用详细的图解,逐步对Iperf / Http / Ftp / Ping 等测试进行说明,希望读者在图文中,逐步熟练掌握测试步骤。如在测试中,发现不当之处或者有疑问,请联系本地技术支持,欢迎指正,谢谢! 2 R&S CMW DAU 需要的选件: ● R&S CMW-B450A (H450A Data Application Unit) ● R&S CMW-KM050 (IP based measurements, in combination with technology specific IP data enabling) ● R&S CMW-KA100 (Enabling of IP-Data interface for IPv4) ● R&S CMW-KA150 (Extension of IP-Data interface to IPv6) R&S CMW FDD-LTE 需要的选件: ● R&S CMW-B300 (Signaling unit, wideband) ● R&S CMW-KM500 (LTE FDD R8, TX measurement, uplink) ● R&S CMW-KS500 (LTE FDD R8, SISO, basic signaling) ● R&S CMW-KS510 (LTE FDD R8, SISO, advanced signaling) ● R&S CMW-KS520 (LTE FDD MIMO 2x2, signaling) 本文档所需: CMW500 一台; 测试用白卡一张和 DUT(带应用工具软件); PC(windows)一台; 其它软件:Iperf(或 Jperf)。 注:CMW500支持内部服务器和外接服务器(如公司局域网和internet),本文档只针对 CMW500内部自带服务器,不包含外部连接服务器部分的图解。 3 FDD-LTE 部分 一.建立LTE 数据业务连接 打开仪表后,首先复位(RESET)仪表,再选择SIGNAL GEN; 选择LTE 信令单元,任务栏就出现“LTE Signaling”; 选择该任务“LTE Signaling”后,就可以对小区进行配置了。根据 DUT的能力,选择频段,小区带宽等参数。 流量控制: 1. 分配不同的资源块 RB; 2. TBS idx(需要在 Scheduling Type= User defined Channels),RMC 下该值为 3GPP 规定的值,见 CMW-LTE 手册或 3GPP 规范; 3. 调整上下行调制类型(QPSK/16QAM/64QAM)。 4 按“Config...”, -> Connection -> Connection Type, Testmode 用于射频测试,Data Application 用于应用测试。友情提示:在应用测试前,可用testmode测试物理层吞吐量,掌握DUT 最大吞吐能力。 上下行 流量控制 5 选择Data Application 后,就可以建立数据业务连接。 若需要选择MIMO 模式,则使用“DEVICE”按键,选择...
