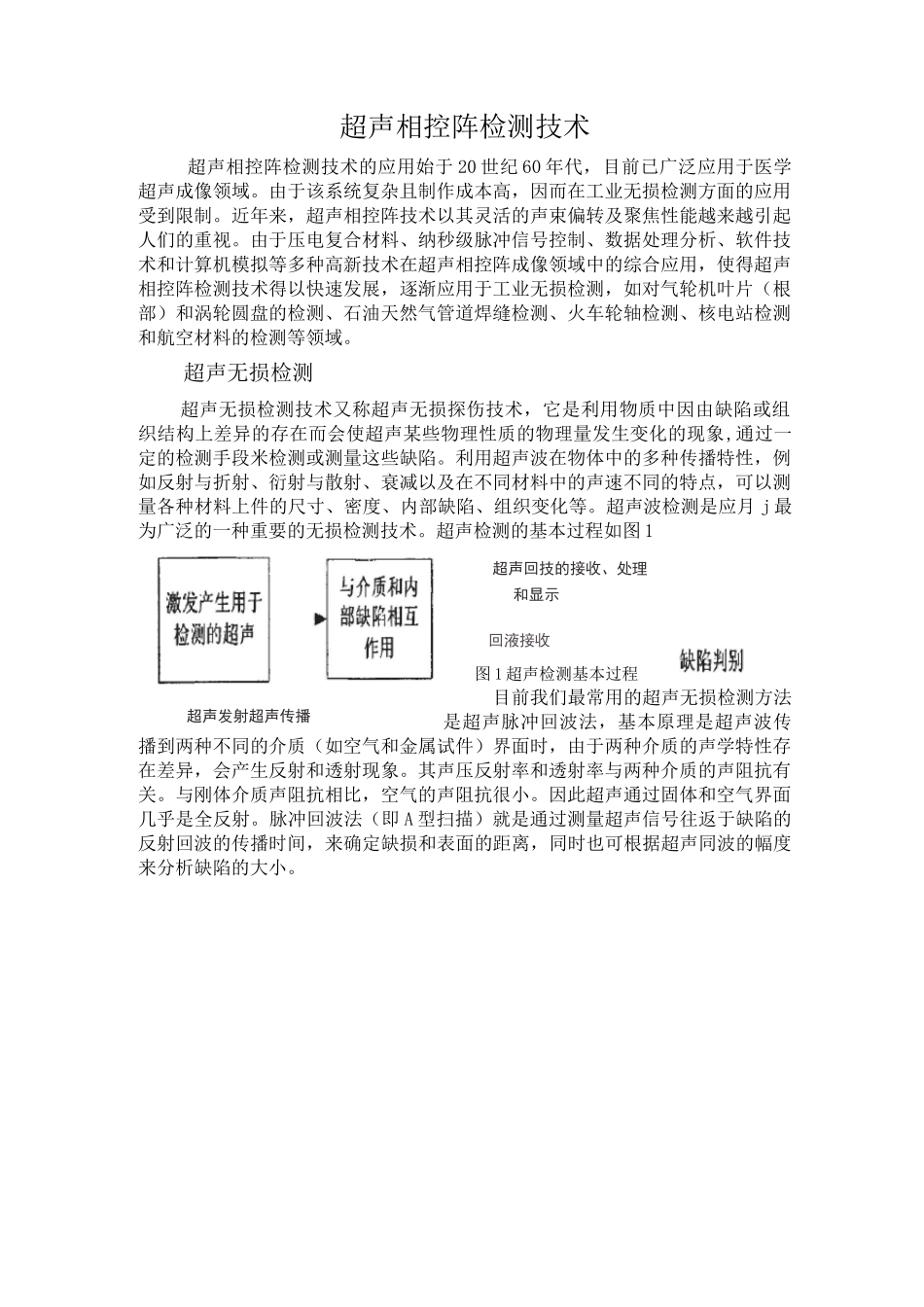

超声发射超声传播超声相控阵检测技术超声相控阵检测技术的应用始于 20 世纪 60 年代，目前已广泛应用于医学超声成像领域。由于该系统复杂且制作成本高，因而在工业无损检测方面的应用受到限制。近年来，超声相控阵技术以其灵活的声束偏转及聚焦性能越来越引起人们的重视。由于压电复合材料、纳秒级脉冲信号控制、数据处理分析、软件技术和计算机模拟等多种高新技术在超声相控阵成像领域中的综合应用，使得超声相控阵检测技术得以快速发展，逐渐应用于工业无损检测，如对气轮机叶片（根部）和涡轮圆盘的检测、石油天然气管道焊缝检测、火车轮轴检测、核电站检测和航空材料的检测等领域。超声无损检测超声无损检测技术又称超声无损探伤技术，它是利用物质中因由缺陷或组织结构上差异的存在而会使超声某些物理性质的物理量发生变化的现象,通过一定的检测手段米检测或测量这些缺陷。利用超声波在物体中的多种传播特性，例如反射与折射、衍射与散射、衰减以及在不同材料中的声速不同的特点，可以测量各种材料上件的尺寸、密度、内部缺陷、组织变化等。超声波检测是应月 j 最为广泛的一种重要的无损检测技术。超声检测的基本过程如图 1超声回技的接收、处理和显示回液接收图 1 超声检测基本过程目前我们最常用的超声无损检测方法是超声脉冲回波法，基本原理是超声波传播到两种不同的介质（如空气和金属试件）界面时，由于两种介质的声学特性存在差异，会产生反射和透射现象。其声压反射率和透射率与两种介质的声阻抗有关。与刚体介质声阻抗相比，空气的声阻抗很小。因此超声通过固体和空气界面几乎是全反射。脉冲回波法（即 A 型扫描）就是通过测量超声信号往返于缺陷的反射回波的传播时间，来确定缺损和表面的距离，同时也可根据超声同波的幅度来分析缺陷的大小。探头晶1iri试块口1缺陷』A§脉冲始发底血冋缺陷冋波IV无缺线形环膨面圆有缺陷图 2 脉冲回波法（A 扫）如图 2 所示，当试件没有缺陷时，超声波可以顺利传播到底面，同波图中只有发生脉冲和底面回波两个信号。若试件中存在缺陷时，回波图中在底面回波前还有缺陷同波。如果缺陷很人，可能会有就只有缺陷回波的情况。在脉冲回波 A 型超声检测的基础上加以改进，加上机械扫查装置或人上来移动探头，在显示回波时，根据同波幅度用灰度图像显示，就可以构成多种扫描成像方式。如 B 型扫描成像、C 型扫描成像显示。B 型成像显示的是与声束方向平行且与探头移动平面垂直的剖面...
