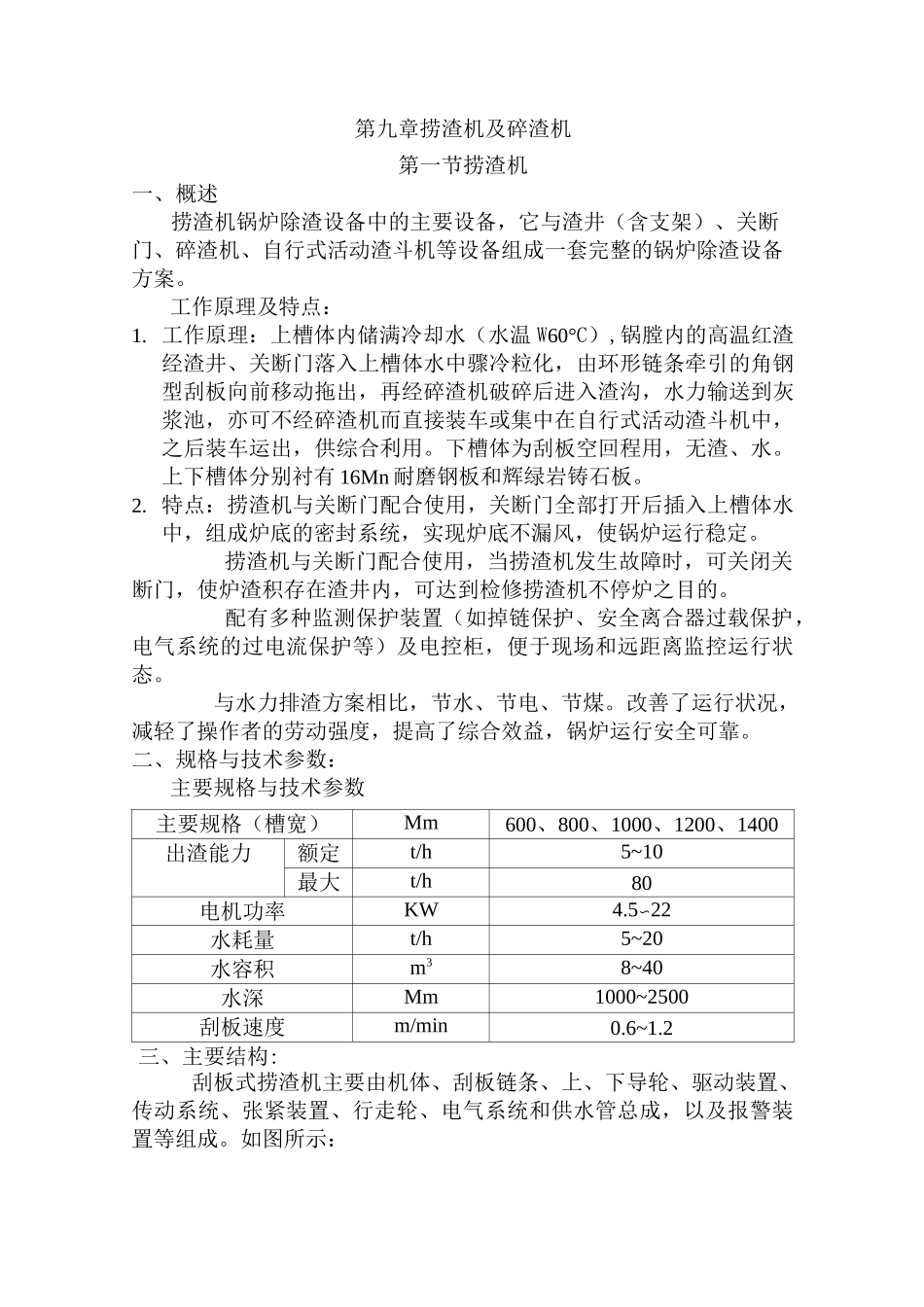

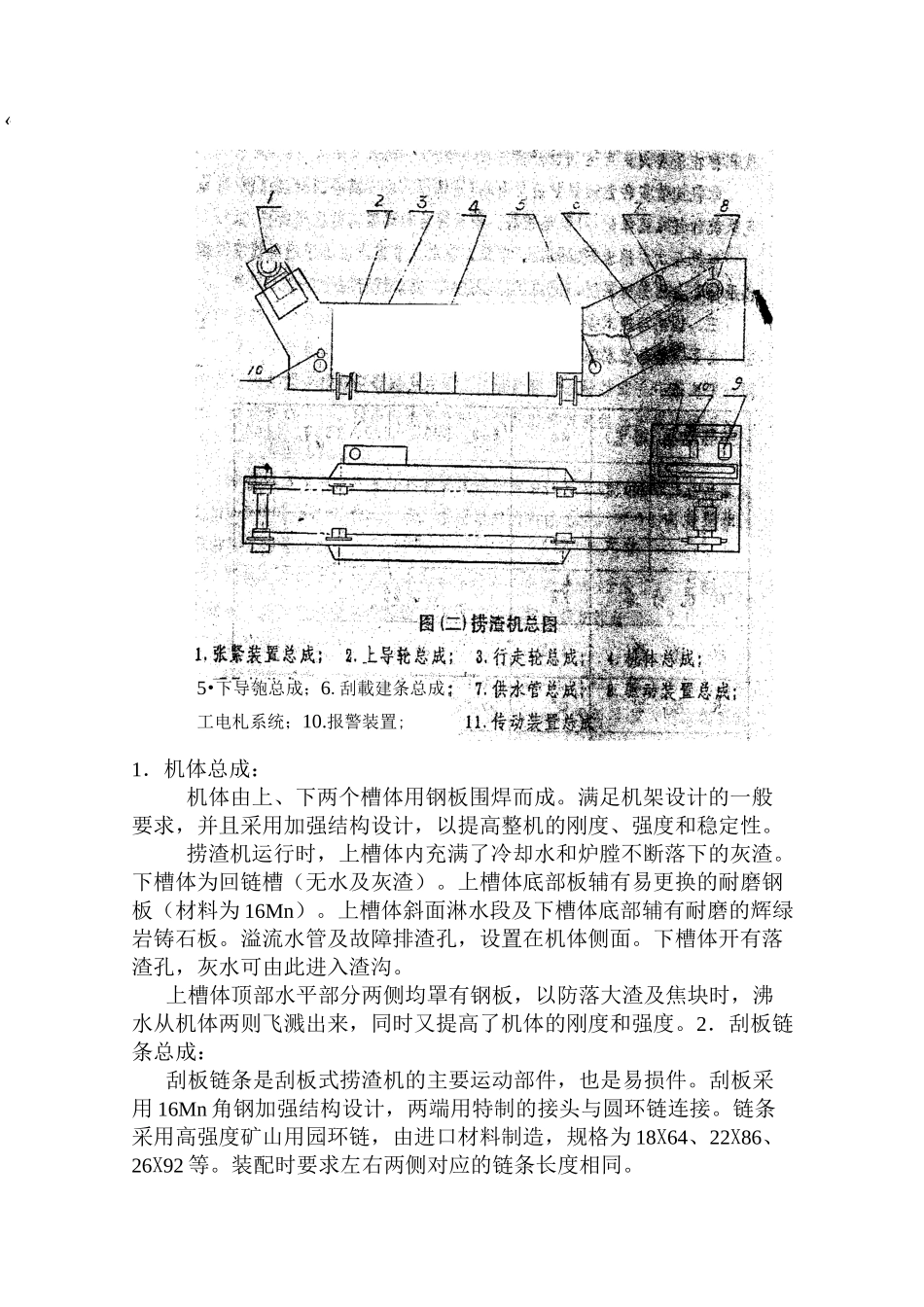

第九章捞渣机及碎渣机第一节捞渣机一、概述捞渣机锅炉除渣设备中的主要设备，它与渣井（含支架）、关断门、碎渣机、自行式活动渣斗机等设备组成一套完整的锅炉除渣设备方案。工作原理及特点：1. 工作原理：上槽体内储满冷却水（水温 W60°C）,锅膛内的高温红渣经渣井、关断门落入上槽体水中骤冷粒化，由环形链条牵引的角钢型刮板向前移动拖出，再经碎渣机破碎后进入渣沟，水力输送到灰浆池，亦可不经碎渣机而直接装车或集中在自行式活动渣斗机中，之后装车运出，供综合利用。下槽体为刮板空回程用，无渣、水。上下槽体分别衬有 16Mn 耐磨钢板和辉绿岩铸石板。2. 特点：捞渣机与关断门配合使用，关断门全部打开后插入上槽体水中，组成炉底的密封系统，实现炉底不漏风，使锅炉运行稳定。捞渣机与关断门配合使用，当捞渣机发生故障时，可关闭关断门，使炉渣积存在渣井内，可达到检修捞渣机不停炉之目的。配有多种监测保护装置（如掉链保护、安全离合器过载保护，电气系统的过电流保护等）及电控柜，便于现场和远距离监控运行状态。与水力排渣方案相比，节水、节电、节煤。改善了运行状况，减轻了操作者的劳动强度，提高了综合效益，锅炉运行安全可靠。二、规格与技术参数：主要规格与技术参数主要规格（槽宽）Mm600、800、1000、1200、1400出渣能力额定t/h5~10最大t/h80电机功率KW4.5〜22水耗量t/h5~20水容积m38~40水深Mm1000~2500刮板速度m/min0.6~1.2三、主要结构:刮板式捞渣机主要由机体、刮板链条、上、下导轮、驱动装置、传动系统、张紧装置、行走轮、电气系统和供水管总成，以及报警装置等组成。如图所示：XJ/JAg 丄/*-丿\/+-，---1<‘A»1．机体总成：机体由上、下两个槽体用钢板围焊而成。满足机架设计的一般要求，并且采用加强结构设计，以提高整机的刚度、强度和稳定性。捞渣机运行时，上槽体内充满了冷却水和炉膛不断落下的灰渣。下槽体为回链槽（无水及灰渣）。上槽体底部板辅有易更换的耐磨钢板（材料为 16Mn）。上槽体斜面淋水段及下槽体底部辅有耐磨的辉绿岩铸石板。溢流水管及故障排渣孔，设置在机体侧面。下槽体开有落渣孔，灰水可由此进入渣沟。上槽体顶部水平部分两侧均罩有钢板，以防落大渣及焦块时，沸水从机体两则飞溅出来，同时又提高了机体的刚度和强度。2．刮板链条总成：刮板链条是刮板式捞渣机的主要运动部件，也是易损件。刮板采用 16Mn 角钢加强结构设计，两端用特制的接头与圆环链连接。链条采用高强度矿山用...
