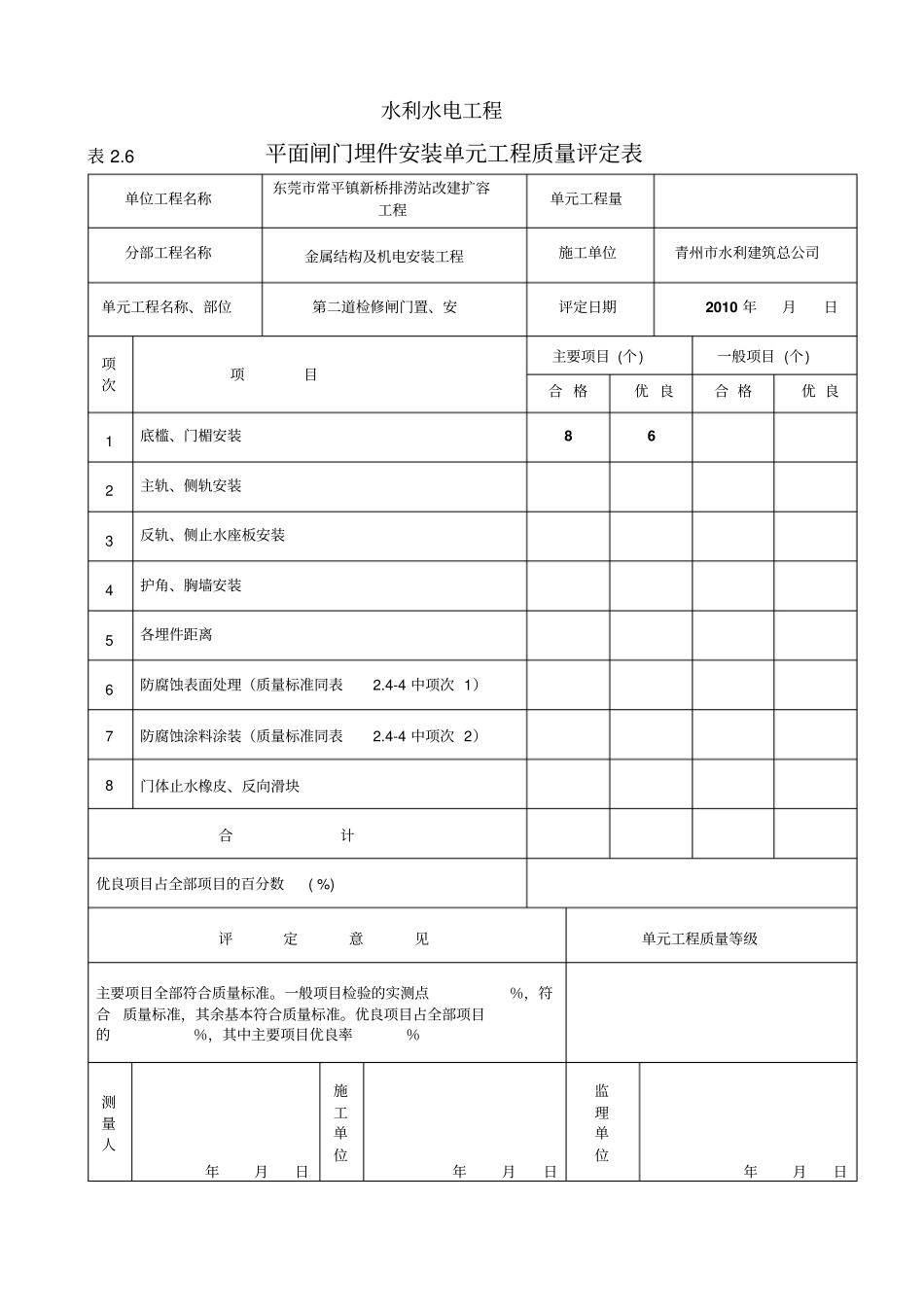

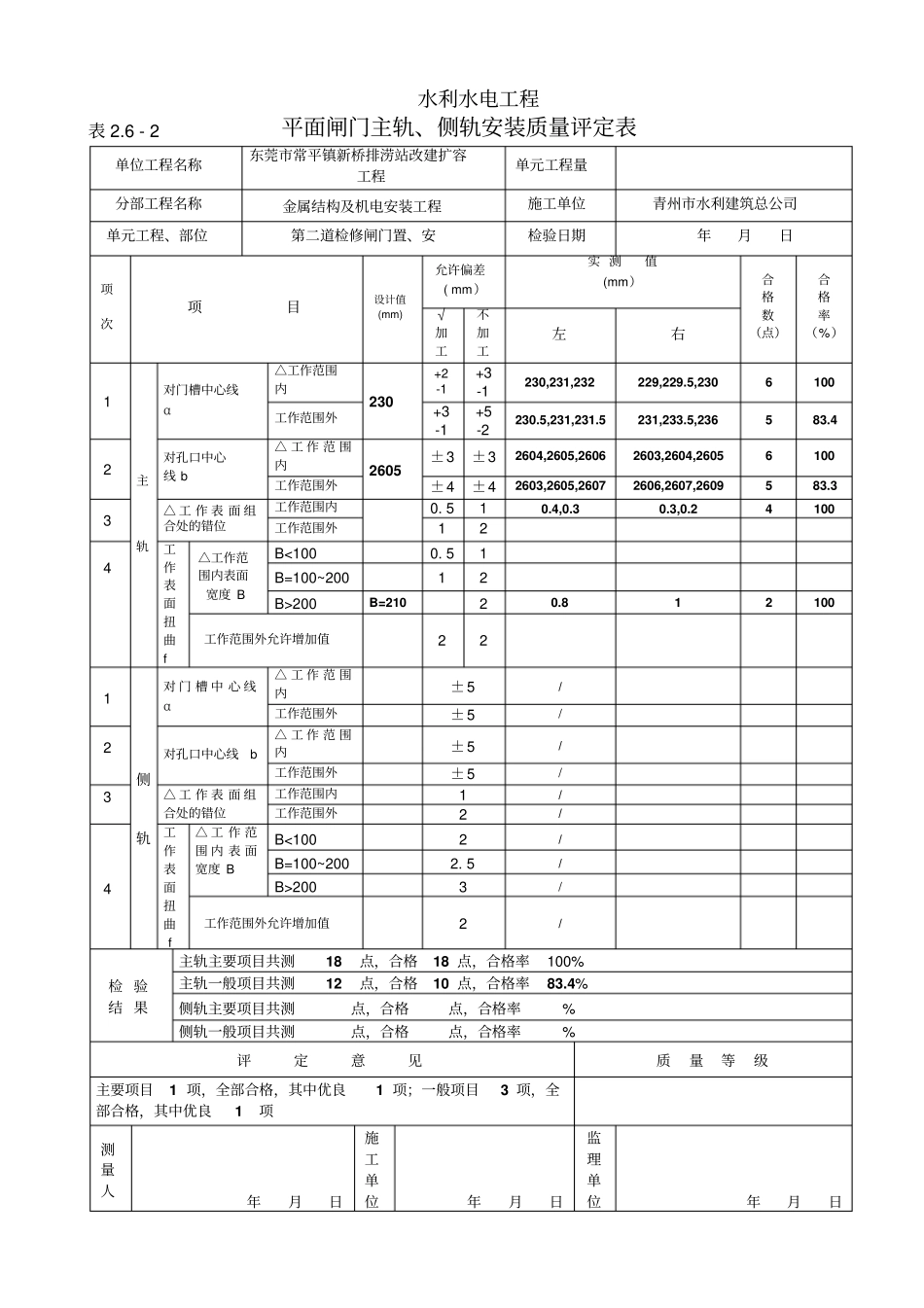

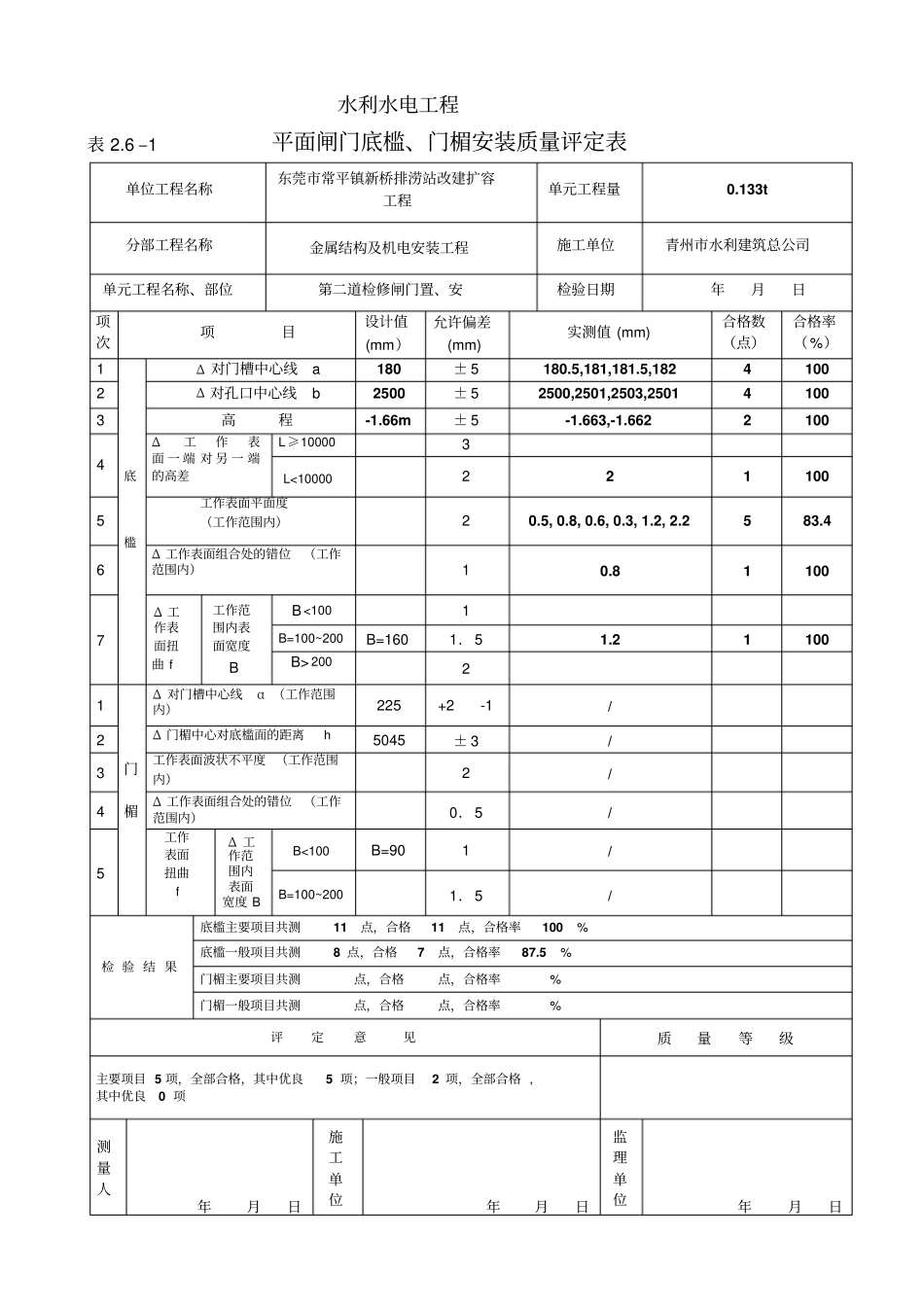

水利水电工程表 2.6平面闸门埋件安装单元工程质量评定表单位工程名称东莞市常平镇新桥排涝站改建扩容工程单元工程量分部工程名称金属结构及机电安装工程施工单位青州市水利建筑总公司单元工程名称、部位第二道检修闸门置、安评定日期2010 年月日项次项目主要项目 (个) 一般项目 (个) 合 格优 良合 格优 良1 底槛、门楣安装8 6 2 主轨、侧轨安装3 反轨、侧止水座板安装4 护角、胸墙安装5 各埋件距离6 防腐蚀表面处理(质量标准同表2.4-4 中项次 1)7 防腐蚀涂料涂装(质量标准同表2.4-4 中项次 2)8 门体止水橡皮、反向滑块合计优良项目占全部项目的百分数( %) 评定意见单元工程质量等级主要项目全部符合质量标准。一般项目检验的实测点%,符合质量标准,其余基本符合质量标准。优良项目占全部项目的%,其中主要项目优良率%测量人年月日施工单位年月日监理单位年月日水利水电工程表 2.6 –1平面闸门底槛、门楣安装质量评定表单位工程名称东莞市常平镇新桥排涝站改建扩容工程单元工程量0.133t 分部工程名称金属结构及机电安装工程施工单位青州市水利建筑总公司单元工程名称、部位第二道检修闸门置、安检验日期年月日项次项目设计值(mm)允许偏差(mm) 实测值 (mm) 合格数(点)合格率(%)1 底槛Δ 对门槽中心线a 180 ± 5 180.5,181,181.5,182 4 100 2 Δ 对孔口中心线b 2500 ± 5 2500,2501,2503,2501 4 100 3 高程-1.66m ± 5 -1.663,-1.662 2 100 4 Δ工作表面 一 端 对 另 一 端的高差L≥10000 3 L<10000 2 2 1 100 5 工作表面平面度(工作范围内)2 0.5, 0.8, 0.6, 0.3, 1.2, 2.2 5 83.4 6 Δ 工作表面组合处的错位(工作范围内)1 0.8 1 100 7 Δ 工作表面扭曲 f工作范围内表面宽度B B <1001 B=100~200 B=160 1.5 1.2 1 100 B> 200 2 1 门楣Δ 对门槽中心线α (工作范围内)225 +2 -1 / 2 Δ 门楣中心对底槛面的距离h 5045 ± 3 / 3 工作表面波状不平度 (工作范围内)2 / 4 Δ 工作表面组合处的错位(工作范围内)0.5 / 5 工作表面扭曲f Δ 工作范围内表面宽度 B B<100 B=90 1 / B=100~200 1.5 / 检 验 结 果底槛主要项目共测11点,合格11点,合格率100 % 底槛一般项目共测8 点,合格7 点,合格率87.5 % 门楣主要项目共测点,合格点,合格率% 门楣一般项目共测点,合格点,合格...
