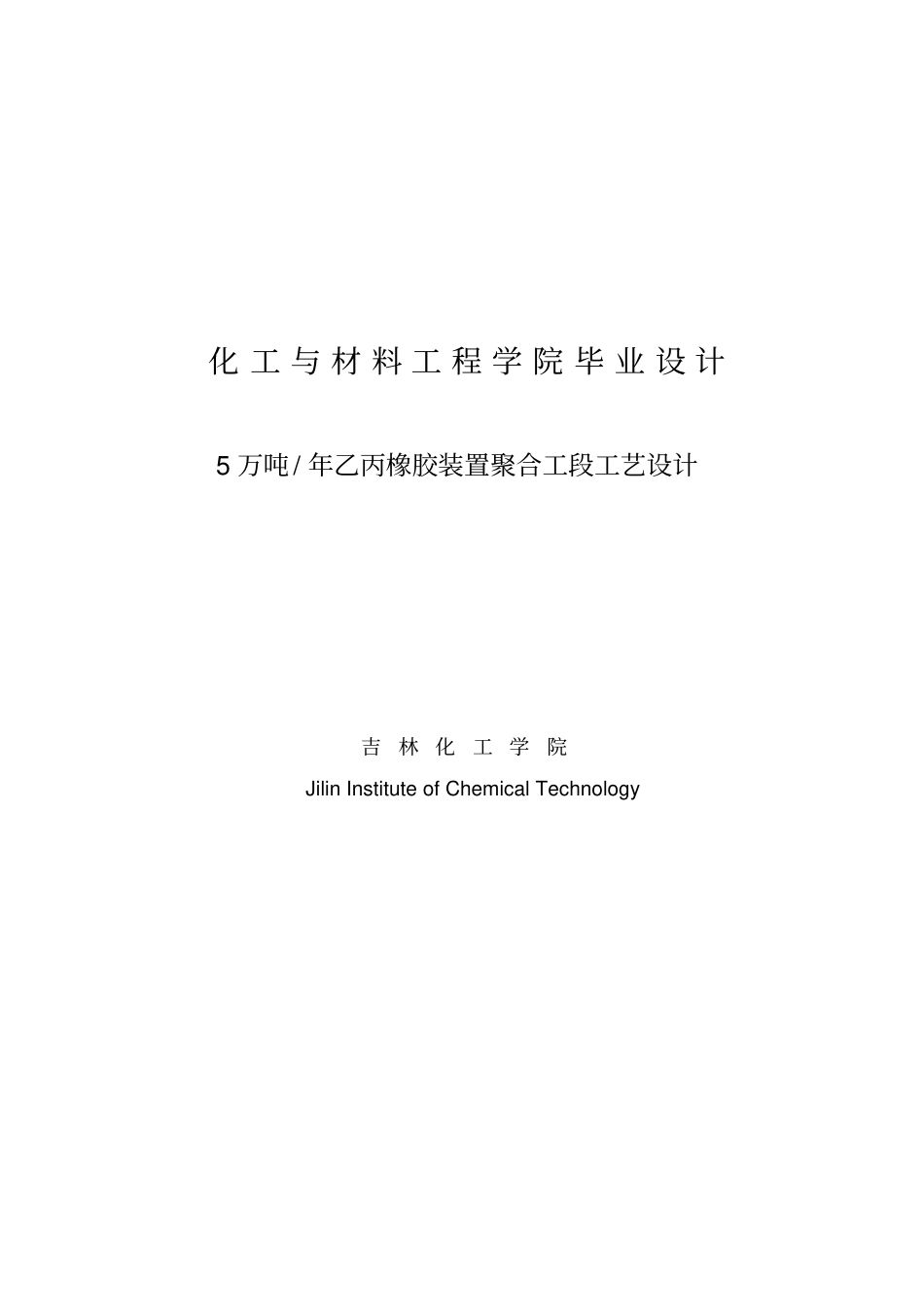

化 工 与 材 料 工 程 学 院 毕 业 设 计5 万吨/ 年乙丙橡胶装置聚合工段工艺设计吉林化工学院Jilin Institute of Chemical Technology 化工与材料工程学院毕业设计- I - 摘要乙丙橡胶，统称乙丙弹性体，是仅次于丁苯橡胶和顺丁橡胶的第三大合成橡胶，是以乙烯、丙烯及乙叉降冰片烯(ENB) 为单体共聚而成。目前占世界合成橡胶生产能力总量的10%左右。乙丙橡胶以其优异的性能具有广阔的应用领域。除了传统的汽车工业、防水建材、聚合物改性、油品添加剂、电线电缆、运动场地及各类机械部件等应用领域外，乙丙橡胶还可涉猎于食品包装、抗微生物、 绝热阻燃等弹性体制品领域。本次设计年产5 万吨乙丙橡胶装置聚合工段的工艺设计,乙丙橡胶聚合反应采用溶液聚合工艺，使用的主催化剂为三氯氧钒，辅助催化剂为烷基铝，溶剂为己烷。在掌握生产原理、聚合方法、工艺流程等工作的基础上，进行了物料衡算、热量衡算、反应器等设备的相关计算；其中算得E0203 己烷加热器的面积为40.27m2，换热器管长为6m，计算反应器R0201的公称直径为5658mm,高度为 9053mm，确定了聚合加料泵的扬程为30.12m, 以及该泵的轴功率7.5kw,V0201贮罐的总体积37 m3。并且绘制了反应器的管道布置图、带控制点的流程图、编制了设计说明书等。关键词： 乙丙橡胶；溶液聚合；工艺设计化工与材料工程学院毕业设计- II - Abstract EPDM, generally called ethylene-propylene elastomer, and norbornene (ENB) as the monomer copolymerized with ethylene, propylene is the third major SR after SBR and BR. At present the production capacity of EPDM accounts for about 10% of the total production capacity of SR in the world. EPDM has wide range of application fields because of its excellent performance. Besides the traditional application fields such as auto industry, water-proof building materials, polymer modification, oil additives, electric wire and cable, athletic field and various mechanical parts, EPDM can also be used in food packaging, antimicrobial, heat insulation and inflaming retarding, and other elastomer products. It is annual output of 50,000tons of ethylene-propyle...
