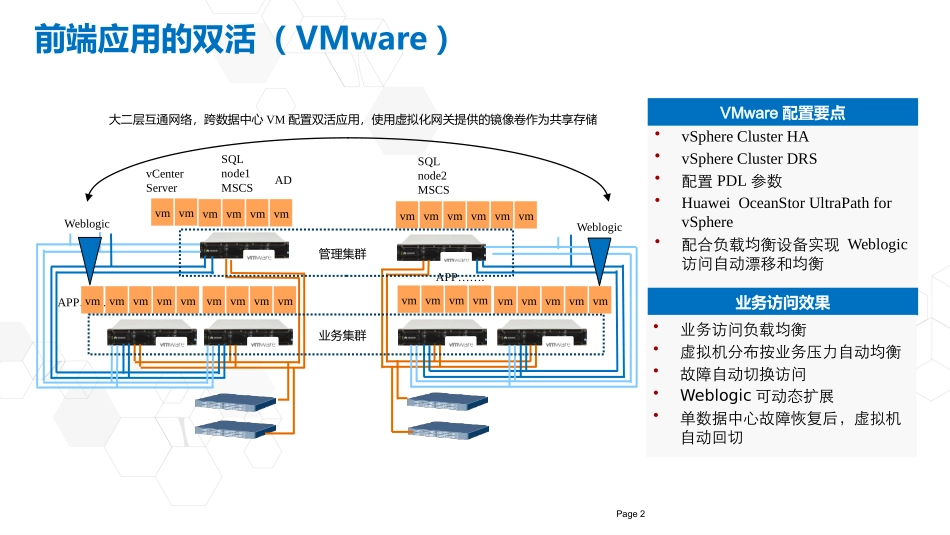

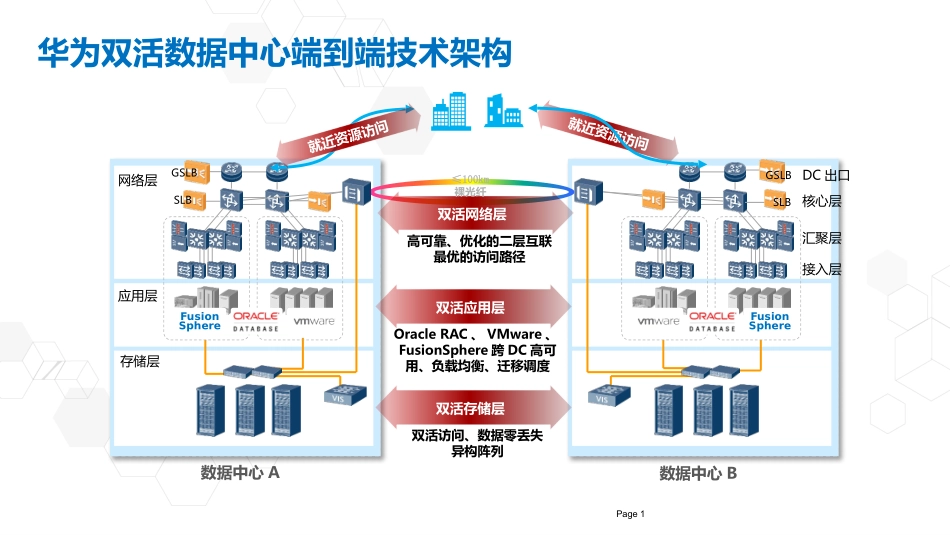

Page1存储层应用层华为双活数据中心端到端技术架构就近资源访问数据中心ALBLBLBLB数据中心BLBLBLBLB就近资源访问双活存储层双活访问、数据零丢失异构阵列双活应用层OracleRAC、VMware、FusionSphere跨DC高可用、负载均衡、迁移调度双活网络层高可靠、优化的二层互联最优的访问路径≤100km裸光纤FusionSphereFusionSphere接入层汇聚层核心层DC出口网络层GSLBSLBGSLBSLBPage2前端应用的双活（VMware）vmvmvmvmvmvmvmvmvmvmvmvmADvmvmvmvmSQLnode1MSCSvCenterServervmvmvmvmAPP…….APP…….SQLnode2MSCSvmvmvmvmvmvmvmvmvm大二层互通网络，跨数据中心VM配置双活应用，使用虚拟化网关提供的镜像卷作为共享存储Weblogic业务集群管理集群vmWeblogic•vSphereClusterHA•vSphereClusterDRS•配置PDL参数•HuaweiOceanStorUltraPathforvSphere•配合负载均衡设备实现Weblogic访问自动漂移和均衡VMware配置要点业务访问效果•业务访问负载均衡•虚拟机分布按业务压力自动均衡•故障自动切换访问•Weblogic可动态扩展•单数据中心故障恢复后，虚拟机自动回切Page3OperatingSystemInstance1Listener1Service1OperatingSystemInstance2Listener2Service1OperatingSystemInstance3Listener3Service2VIP3VIP2VIP1SharedStorage数据中心A数据中心B服务配置策略服务名INSTANCE1INSTANCE2INSTANCE3SERVICE1PREFERREDPREFERREDAVAILABLESERVICE2AVAILABLEAVAILABLEPREFERRED•集群“2+1”部署›适配数据中心业务分布有偏重的场景›适配两个数据中心存在优先存活数据中心的场景•OracleRAC仲裁原则›拥有最多节点数目的子集群（Sub-clusterwithlargestnumberofNodes）获胜›若子集群内数目相等则拥有最低节点号的子集群(Sub-clusterwithlowestnodenumber)获胜数据中心业务分布设计访问分离减少缓存融合•访问分离›为了避免跨数据中心进行数据的交互，建议在OracleRAC层创建不同的service，实现业务分离。›通过OracleRAC透明应用程序故障切换（TAF）的PREFERRED功能设置应用只访问本地实例；同时设置远端数据中心的实例为AVAILABLE，只有本地实例都故障才切换到远端实例。后端应用的双活（OracleRAC）OracleClusterware（集群软件）ASM（自动存储管理）Node1Node3应用A访问service1应用B访问service2Page4存储层在数据中心A和数据中心B各部署一台VIS6600T，组成一个VIS集群，为两数据中心主机业务同时提供读写服务。同时，在数据中心A和数据中心B配置同等级和同容量的磁盘阵列。两个数据中心的磁盘阵列都由VIS集群接管，利用VIS镜像技术对两中心的磁盘阵列做镜像冗余配置，实现两个数据中心存储数据实时镜像，互为冗余。任意数据中心故障，数据零丢失。存储层双活设计WAN数据中心A生产存储VIS集群数据同步镜像VIS集群仲裁盘第三方仲裁站点SAN数据中心B生产存储SANIP/FC网络IP/FC网络OracleRAC集群、VMware集群、FusionSphere集群等存储层双活设计(基于虚拟化网关)Page5存储层双活设计(基于磁盘阵列)WAN数据中心A生产存储数据同步镜像第三方仲裁设备SAN数据中心B生产存储SANIP网络IP网络OracleRAC集群VMwarevSphere集群FusionSphere集群……存储层在数据中心A和数据中心B各部署一套华为OceanStorV3存储，部署为双活模式，为两数据中心业务主机同时提供读写服务。任意数据中心故障，数据零丢失。存储层双活设计支持跨数据中心坏块自动修复支持存储协议优化，跨站点写IO交互次数减少一半，提升整体双活性能支持高中端存储灵活配对搭建双活华为独有技术Page6有第三方仲裁站点无第三方仲裁站点仲裁设计-存储仲裁设计•优选：设置第三方仲裁站点，将3块仲裁盘分别部署在2台生产阵列和第三方仲裁站点的阵列上。•第三站点到双活的两个生产中心的链路可以是IP，也可以是FC。•备选：若无第三方仲裁站点，则选择将第三方仲裁盘配置在希望优先存活的数据中心，并实施必要的掉电保护措施。第三方仲裁站点存储资源池存储阵列2VISVIS集群私有网络仲裁盘1仲裁盘2仲裁盘3VIS存储阵列1仲裁盘1仲裁部署FCFC或IPIP•数量：3块仲裁盘•条件：2块及以上仲裁盘可访问•机制：抢到2块及以上仲裁盘者存活Pag...
