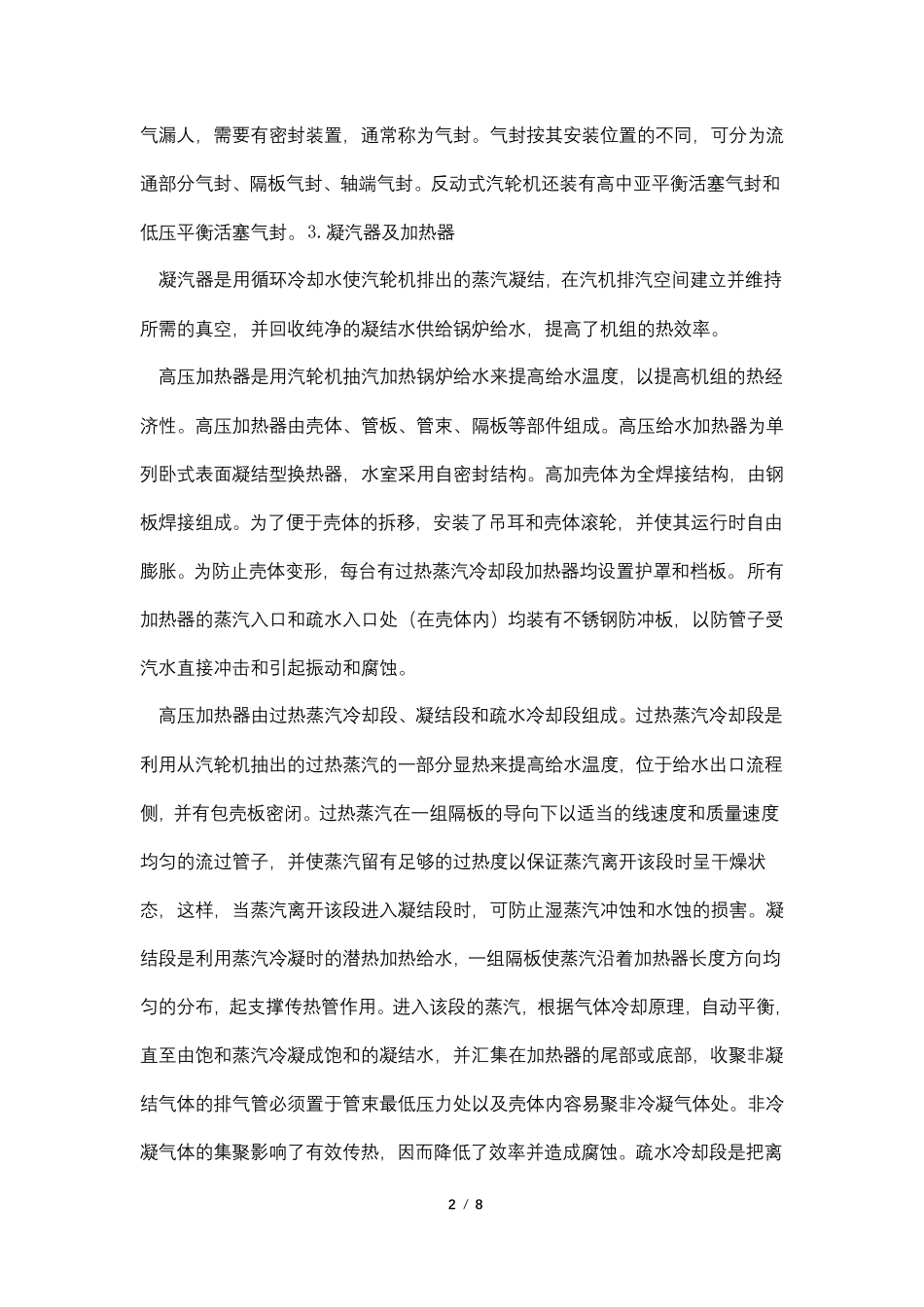

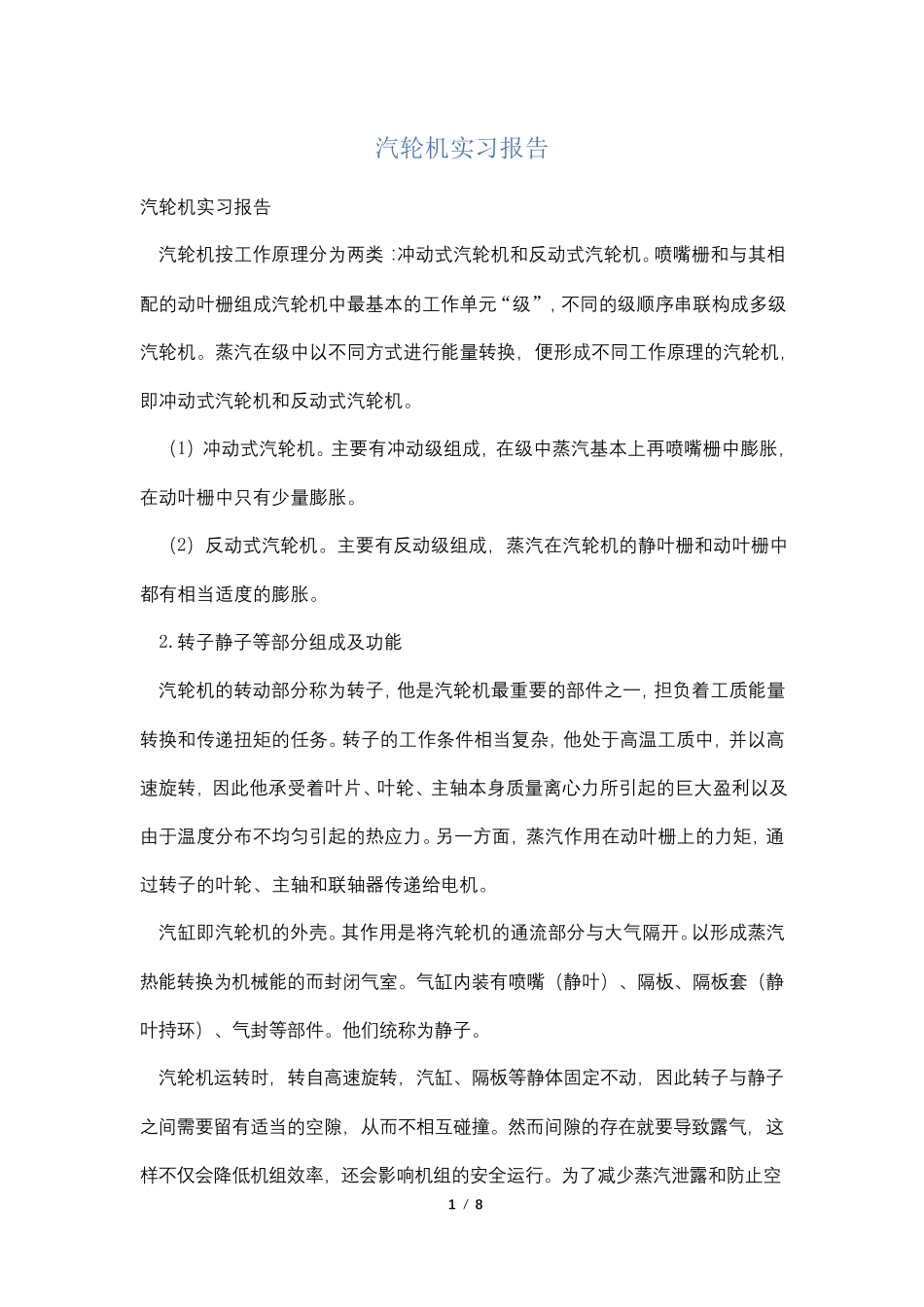

1 / 8 汽轮机实习报告�汽轮机实习报告 汽轮机按工作原理分为两类：冲动式汽轮机和反动式汽轮机。喷嘴栅和与其相配的动叶栅组成汽轮机中最基本的工作单元“级”，不同的级顺序串联构成多级汽轮机。蒸汽在级中以不同方式进行能量转换，便形成不同工作原理的汽轮机，即冲动式汽轮机和反动式汽轮机。 （1）冲动式汽轮机。主要有冲动级组成，在级中蒸汽基本上再喷嘴栅中膨胀，在动叶栅中只有少量膨胀。 （2）反动式汽轮机。主要有反动级组成，蒸汽在汽轮机的静叶栅和动叶栅中都有相当适度的膨胀。 2.转子静子等部分组成及功能 汽轮机的转动部分称为转子，他是汽轮机最重要的部件之一，担负着工质能量转换和传递扭矩的任务。转子的工作条件相当复杂，他处于高温工质中，并以高速旋转，因此他承受着叶片、叶轮、主轴本身质量离心力所引起的巨大盈利以及由于温度分布不均匀引起的热应力。另一方面，蒸汽作用在动叶栅上的力矩，通过转子的叶轮、主轴和联轴器传递给电机。 汽缸即汽轮机的外壳。其作用是将汽轮机的通流部分与大气隔开。以形成蒸汽热能转换为机械能的而封闭气室。气缸内装有喷嘴（静叶）、隔板、隔板套（静叶持环）、气封等部件。他们统称为静子。 汽轮机运转时，转自高速旋转，汽缸、隔板等静体固定不动，因此转子与静子之间需要留有适当的空隙，从而不相互碰撞。然而间隙的存在就要导致露气，这样不仅会降低机组效率，还会影响机组的安全运行。为了减少蒸汽泄露和防止空 2 / 8 气漏人，需要有密封装置，通常称为气封。气封按其安装位置的不同，可分为流通部分气封、隔板气封、轴端气封。反动式汽轮机还装有高中亚平衡活塞气封和低压平衡活塞气封。3.凝汽器及加热器 凝汽器是用循环冷却水使汽轮机排出的蒸汽凝结，在汽机排汽空间建立并维持所需的真空，并回收纯净的凝结水供给锅炉给水，提高了机组的热效率。 高压加热器是用汽轮机抽汽加热锅炉给水来提高给水温度，以提高机组的热经济性。高压加热器由壳体、管板、管束、隔板等部件组成。高压给水加热器为单列卧式表面凝结型换热器，水室采用自密封结构。高加壳体为全焊接结构，由钢板焊接组成。为了便于壳体的拆移，安装了吊耳和壳体滚轮，并使其运行时自由膨胀。为防止壳体变形，每台有过热蒸汽冷却段加热器均设置护罩和档板。所有加热器的蒸汽入口和疏水入口处（在壳体内）均装有不锈钢防冲板，以防管子受汽水直接冲击和引起振动和腐蚀。 高压加热器由过热蒸汽冷却段、...
