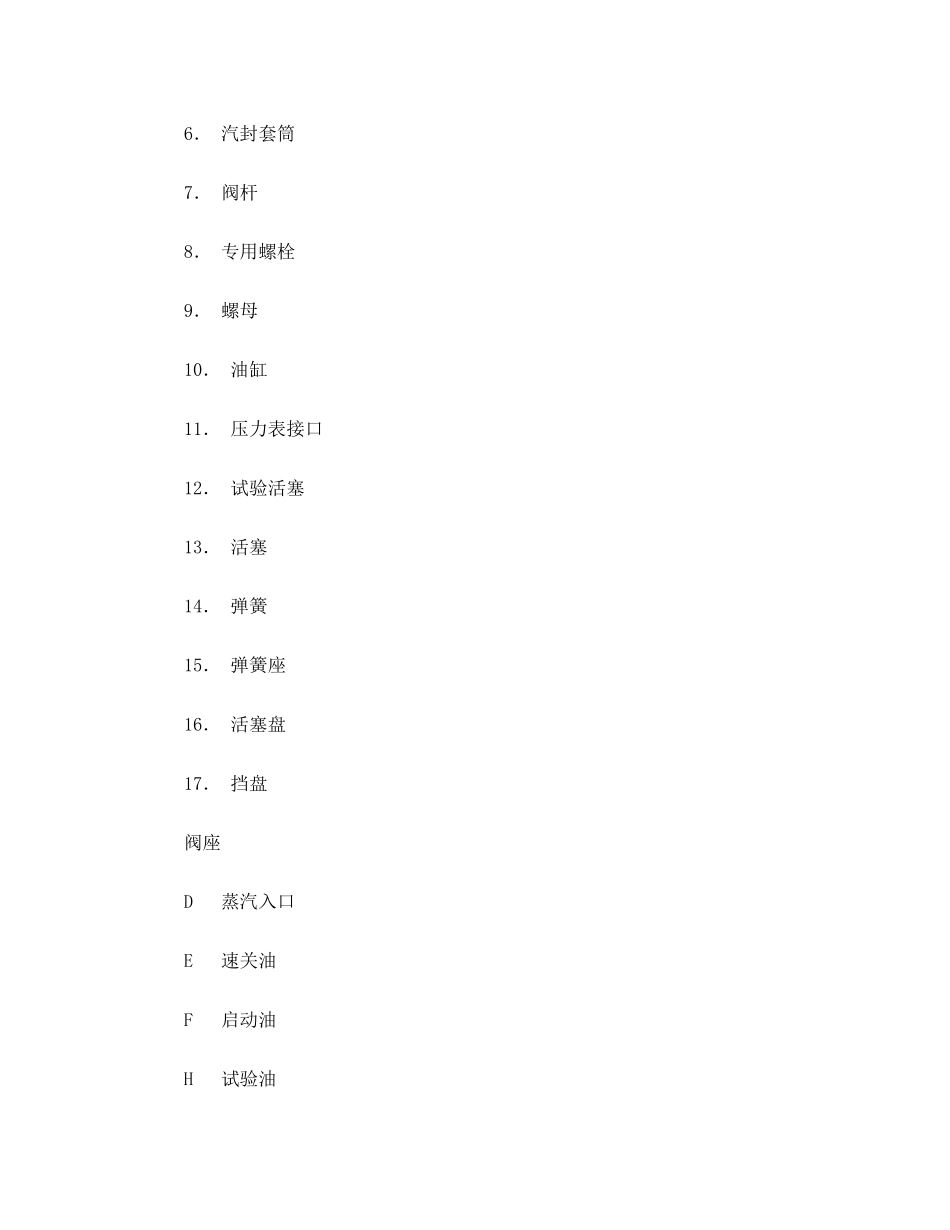

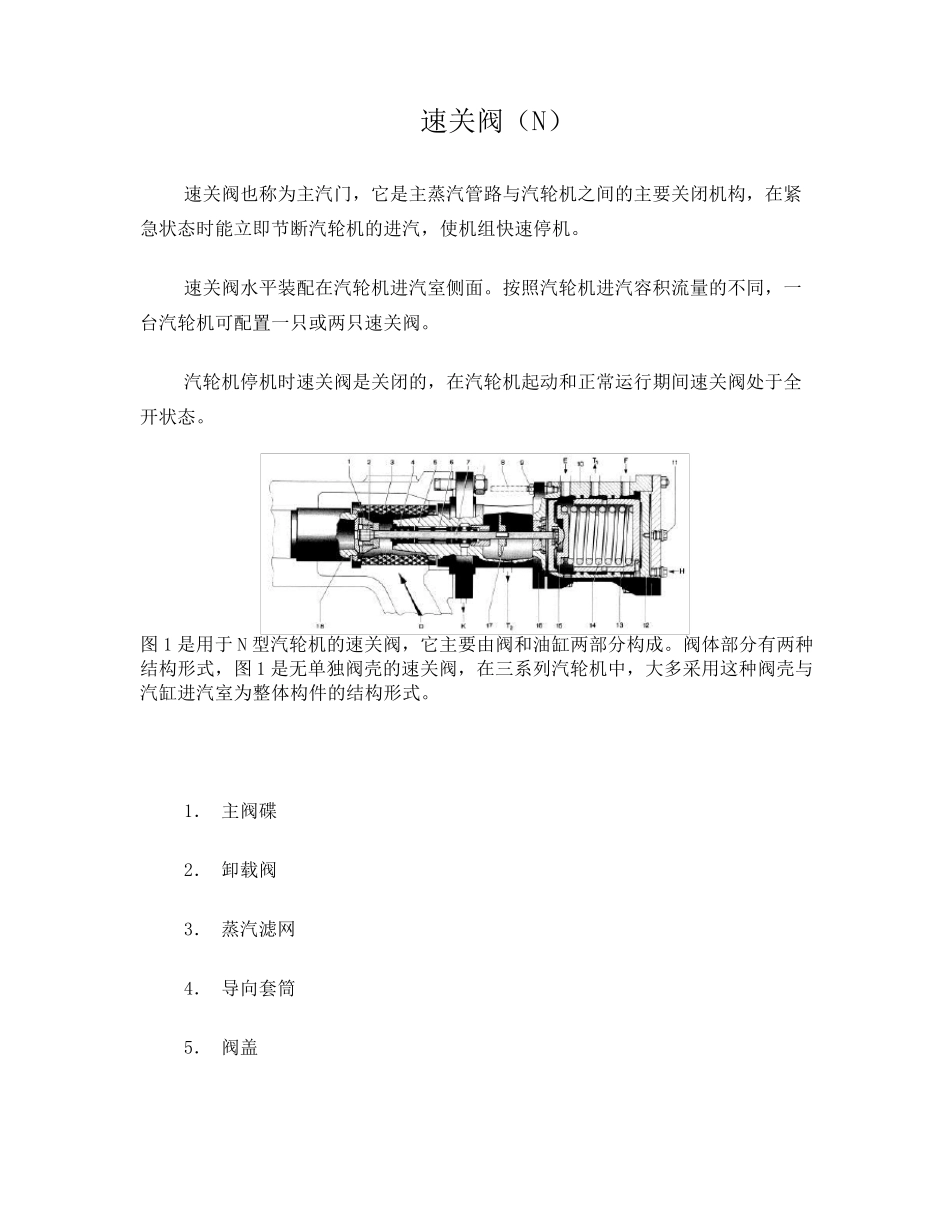

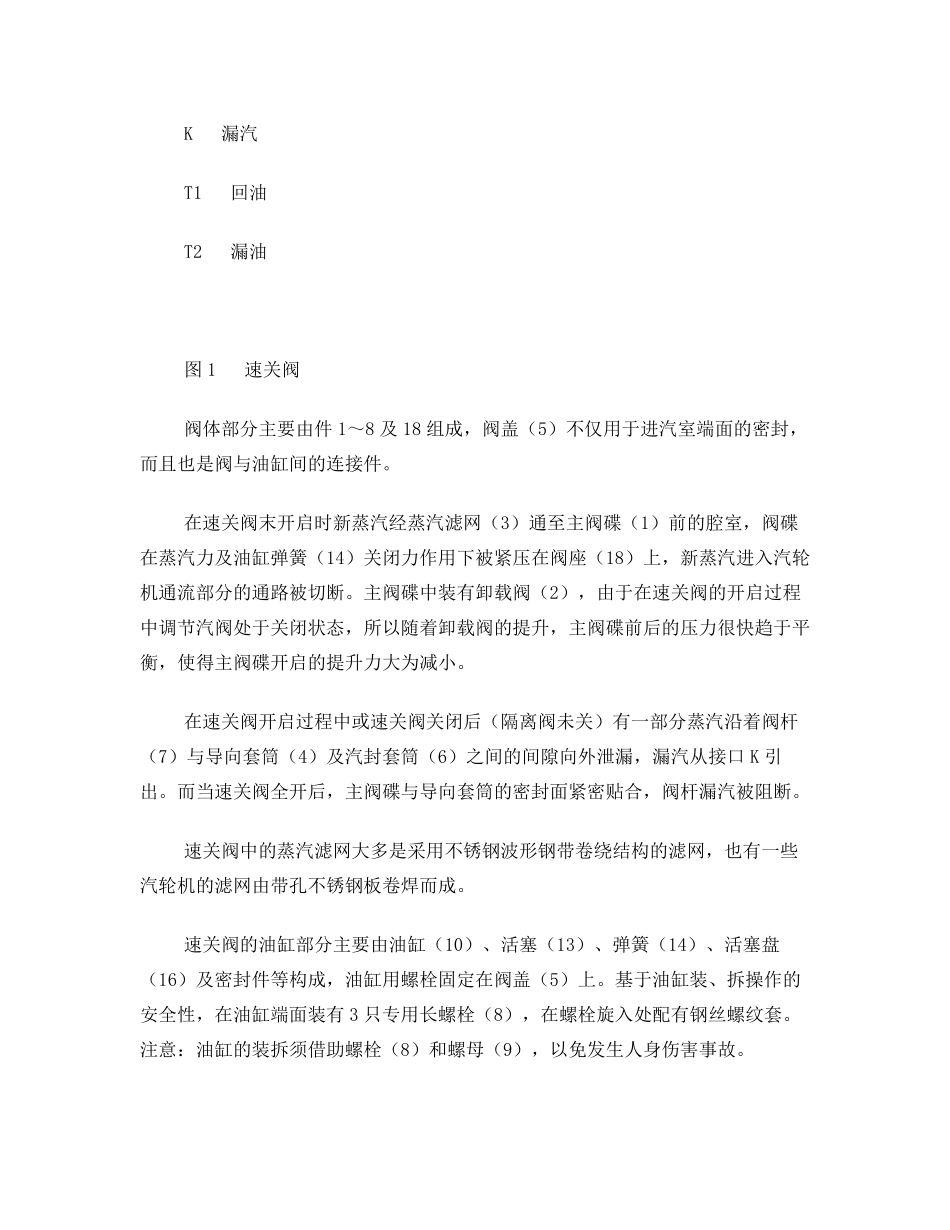

速关阀（N） 速关阀也称为主汽门，它是主蒸汽管路与汽轮机之间的主要关闭机构，在紧急状态时能立即节断汽轮机的进汽，使机组快速停机。 速关阀水平装配在汽轮机进汽室侧面。按照汽轮机进汽容积流量的不同，一台汽轮机可配置一只或两只速关阀。 汽轮机停机时速关阀是关闭的，在汽轮机起动和正常运行期间速关阀处于全开状态。 图1 是用于N 型汽轮机的速关阀，它主要由阀和油缸两部分构成。阀体部分有两种结构形式，图1 是无单独阀壳的速关阀，在三系列汽轮机中，大多采用这种阀壳与汽缸进汽室为整体构件的结构形式。 1． 主阀碟 2． 卸载阀 3． 蒸汽滤网 4． 导向套筒 5． 阀盖 6． 汽封套筒 7． 阀杆 8． 专用螺栓 9． 螺母 10． 油缸 11． 压力表接口 12． 试验活塞 13． 活塞 14． 弹簧 15． 弹簧座 16． 活塞盘 17． 挡盘 阀座 D 蒸汽入口 E 速关油 F 启动油 H 试验油 K 漏汽 T1 回油 T2 漏油 图1 速关阀 阀体部分主要由件1～8 及18 组成，阀盖（5）不仅用于进汽室端面的密封，而且也是阀与油缸间的连接件。 在速关阀末开启时新蒸汽经蒸汽滤网（3）通至主阀碟（1）前的腔室，阀碟在蒸汽力及油缸弹簧（14）关闭力作用下被紧压在阀座（18）上，新蒸汽进入汽轮机通流部分的通路被切断。主阀碟中装有卸载阀（2），由于在速关阀的开启过程中调节汽阀处于关闭状态，所以随着卸载阀的提升，主阀碟前后的压力很快趋于平衡，使得主阀碟开启的提升力大为减小。 在速关阀开启过程中或速关阀关闭后（隔离阀未关）有一部分蒸汽沿着阀杆（7）与导向套筒（4）及汽封套筒（6）之间的间隙向外泄漏，漏汽从接口K 引出。而当速关阀全开后，主阀碟与导向套筒的密封面紧密贴合，阀杆漏汽被阻断。 速关阀中的蒸汽滤网大多是采用不锈钢波形钢带卷绕结构的滤网，也有一些汽轮机的滤网由带孔不锈钢板卷焊而成。 速关阀的油缸部分主要由油缸（10）、活塞（13）、弹簧（14）、活塞盘（16）及密封件等构成，油缸用螺栓固定在阀盖（5）上。基于油缸装、拆操作的安全性，在油缸端面装有3 只专用长螺栓（8），在螺栓旋入处配有钢丝螺纹套。注意：油缸的装拆须借助螺栓（8）和螺母（9），以免发生人身伤害事故。 油缸部分是速关阀开启和关闭的执行机构。在通过启动调节器（1-1840- ）的操作开启速关阀时，油缸部分相应如下动作：启动油F 通至活塞（13）右端，活塞在油压作用下克服弹簧（14）力被压向活塞...
