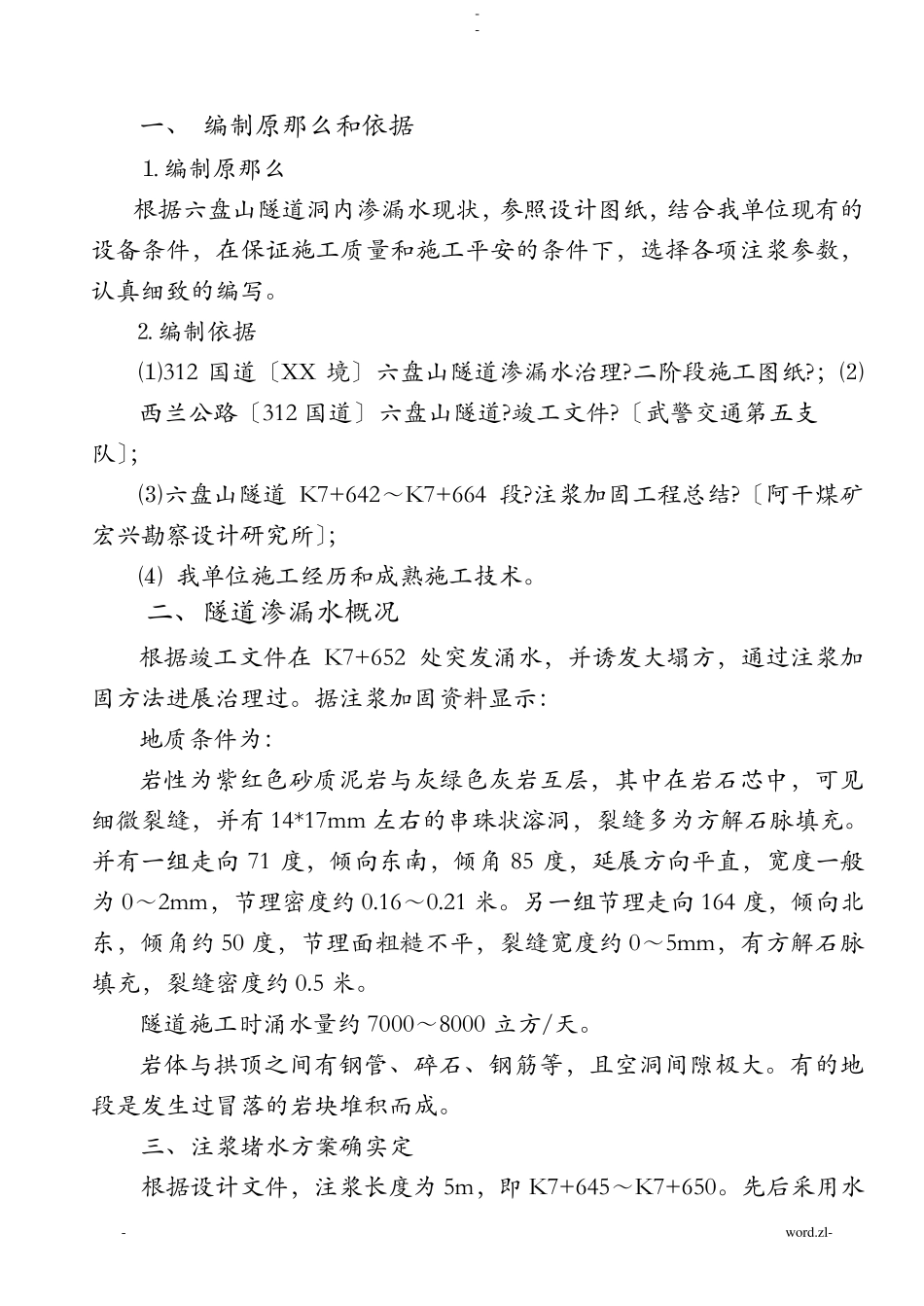

- - - word.zl- 一、 编制原那么和依据 ⒈编制原那么 根据六盘山隧道洞内渗漏水现状,参照设计图纸,结合我单位现有的设备条件,在保证施工质量和施工平安的条件下,选择各项注浆参数,认真细致的编写。 ⒉编制依据 ⑴312 国道〔XX 境〕六盘山隧道渗漏水治理?二阶段施工图纸?;⑵西兰公路〔312 国道〕六盘山隧道?竣工文件?〔武警交通第五支 队〕; ⑶六盘山隧道 K7+642~K7+664 段?注浆加固工程总结?〔阿干煤矿宏兴勘察设计研究所〕; ⑷ 我单位施工经历和成熟施工技术。 二、隧道渗漏水概况 根据竣工文件在 K7+652 处突发涌水,并诱发大塌方,通过注浆加固方法进展治理过。据注浆加固资料显示: 地质条件为: 岩性为紫红色砂质泥岩与灰绿色灰岩互层,其中在岩石芯中,可见细微裂缝,并有 14*17mm 左右的串珠状溶洞,裂缝多为方解石脉填充。并有一组走向 71 度,倾向东南,倾角 85 度,延展方向平直,宽度一般为 0~2mm,节理密度约 0.16~0.21 米。另一组节理走向 164 度,倾向北东,倾角约 50 度,节理面粗糙不平,裂缝宽度约 0~5mm,有方解石脉填充,裂缝密度约 0.5 米。 隧道施工时涌水量约 7000~8000 立方/天。 岩体与拱顶之间有钢管、碎石、钢筋等,且空洞间隙极大。有的地段是发生过冒落的岩块堆积而成。 三、注浆堵水方案确实定 根据设计文件,注浆长度为 5m,即 K7+645~K7+650。先后采用水- - - word.zl- 泥回填注浆和化学固结灌浆,然后进展帷幕灌浆。 ㈠水泥回填注浆 ⒈材料:水泥砂浆或水泥浆 ⒉孔径φ42mm,深约 L=3m,间距 2*3m,〔分一序孔和二序孔,并且一、二序间隔排列〕。 ⒊注浆压力:一、二序孔均采用无压注浆〔考虑孔管道壁摩擦力,压力为 0.2Mpa〕。 ㈡化学固结灌浆 化学固结灌浆的钻孔和灌浆工作在二序水泥回填注浆完毕一周后进展。 ⒈材料:水泥水玻璃浆; ⒉孔径φ42mm,深约 L=2.5m,间距 2*3m,梅花型布孔; ⒊注浆压力:根据以前资料定为 0.2~0.3Mpa。 ㈢帷幕灌浆 ⒈材料:水泥速凝浆液; ⒉孔径:φ42mm 深约 L=7.5m 间距 1*1m; ⒊注浆压力:0.4~0.5Mpa〔每孔一次灌浆,压力由压水试验确定〕。 四、注浆工艺〔堵水工艺流程〕 ㈠施工准备: ⒈材料准备:根据隧道漏水情况多备水泥和充足水玻璃,采购材料一定要有出厂合格证,局部材料需做性能指标试验。 ⒉机具和人员要充足,〔具体见第七章机具、劳力表〕 ㈡注浆工艺流程图...
