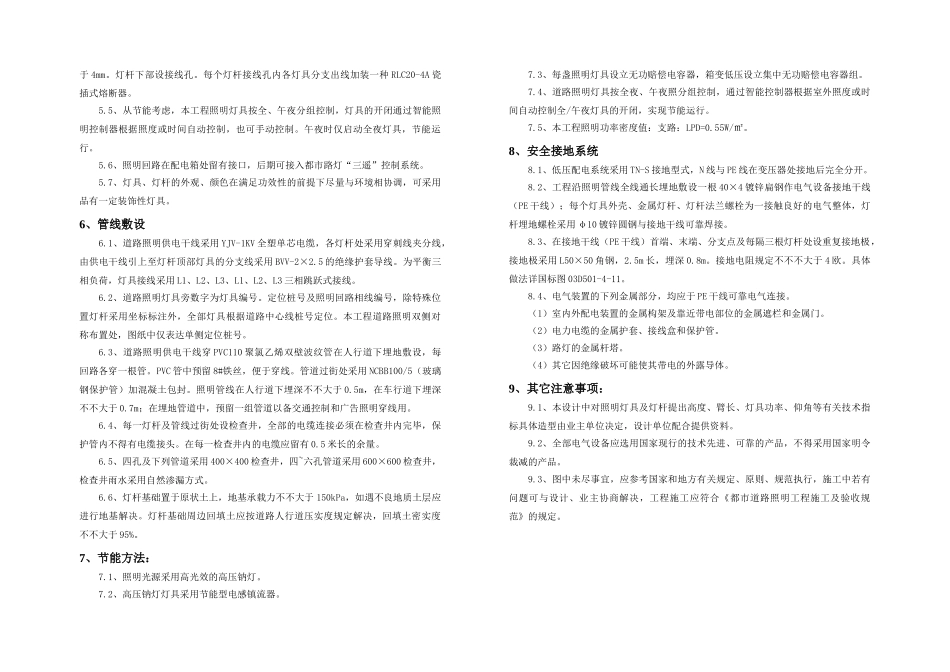

重庆长寿健康科技产业基地照明施工图设计阐明1、设计根据1.1、设计合同及委托书1.2、《都市道路设计规范》CJJ37-901.3、《都市道路照明设计原则》CJJ45-1.4、《都市道路照明工程施工及验收规程》CJJ89-1.5、《低压配电设计规范》GB50054-951.6、《10KV 下列变电所设计规范》GB50053-941.7、《电气装置安装工程接地装置施工及验收规范》GB50169-1.8、我司道路专业提供的有关资料及图纸2、工程概况本次设计道路包含 1、2、3、4、5 号路，其中 1、2 号路为新建道路，3、4、5 号路为续建道路。1 号路起于现状公路，起点坐标 X-3321989.845，Y-509559.64，终点与 3、4 号路相交，坐标 X-3321700.72，Y-510161.962。道路总长 674.647 米，路幅宽度 18 米，为都市支路Ⅱ级。2号 路 起 点 坐 标X=3321571.795 ， Y=509672.551 ， 终 点 坐 标X=3322059.788，Y=509954.597。道路总长 565.644，路幅宽度 12 米，为都市支路Ⅱ级。3 号路起于现状公路，起点坐标 X=3321598.232，Y=510555.672，终点与 1 号路相交，坐标 X=3321700.72，Y=510161.962。道路总长 406.831 米，路幅宽度 18 米，为都市支路Ⅱ级。4 号路起于 3、1 号路交叉口，起点坐标 X=3321700.72，Y=510161.962，终点与 5号路相交，坐标 X=3321978.614，Y=510266.427。道路总长 296.88 米，路幅宽度 12 米，为都市支路 II 级。5 号路起于 4 号路，起点坐标 X=3321978.614，Y=510266.427，终点与现状公路相交，坐标 X=3321883.458，Y=540988.556。道路总长 377.725 米，路幅宽度 12 米，为都市支路 II 级。3、设计范畴和内容：本次设计涉及上述范畴内下列设计内容：（1）照明供电系统（2）道路照明设计（3）安全接地系统设计4、照明供电系统4.1、本工程用电负荷为三级负荷，用电设备总容量为 33.68kW，其中涉及预留广告及景观照明等预留容量 10kW。4.2、路灯照明配电采用专用照明配电箱，配电箱进线电源就近取自都市 220/380V低压公共电网或附近都市照明箱变低压回路。4.3、本工程照明灯具控制方式采用午夜灯、全夜灯控制方式，在午夜时由时间控制器控制关闭近半数灯具，以节省能源。4.4、无功赔偿：配电系统采用灯具单灯加电容器无功赔偿方式，赔偿后灯具功率因数达成 0.85 以上。4.5、供电系统按照不同用电性质（道路照明、广告等）实现低压集中计量方式。5、道路照明设计5.1、本工程按都市支路原则设计，照明规定以下：都市...
