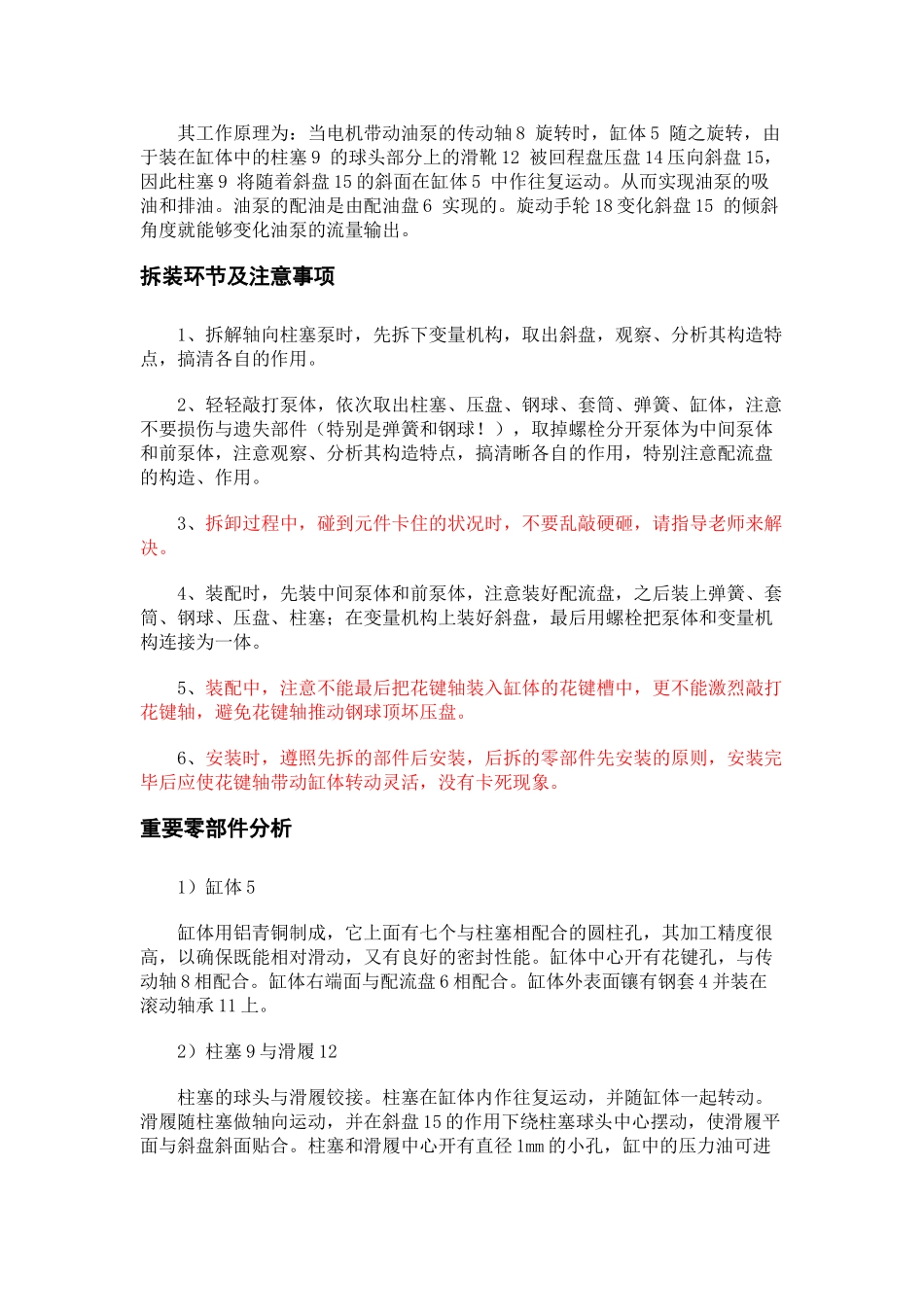

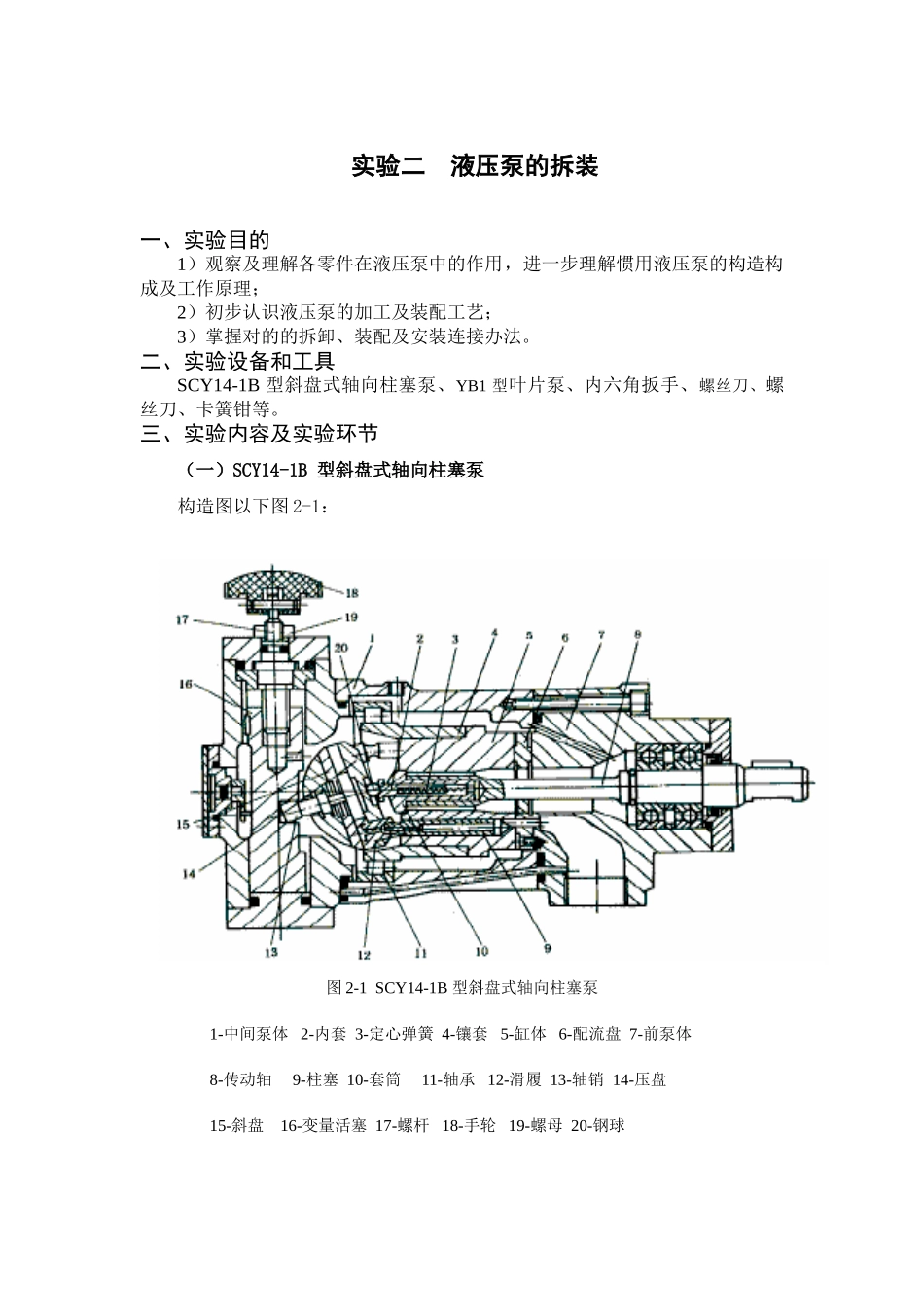

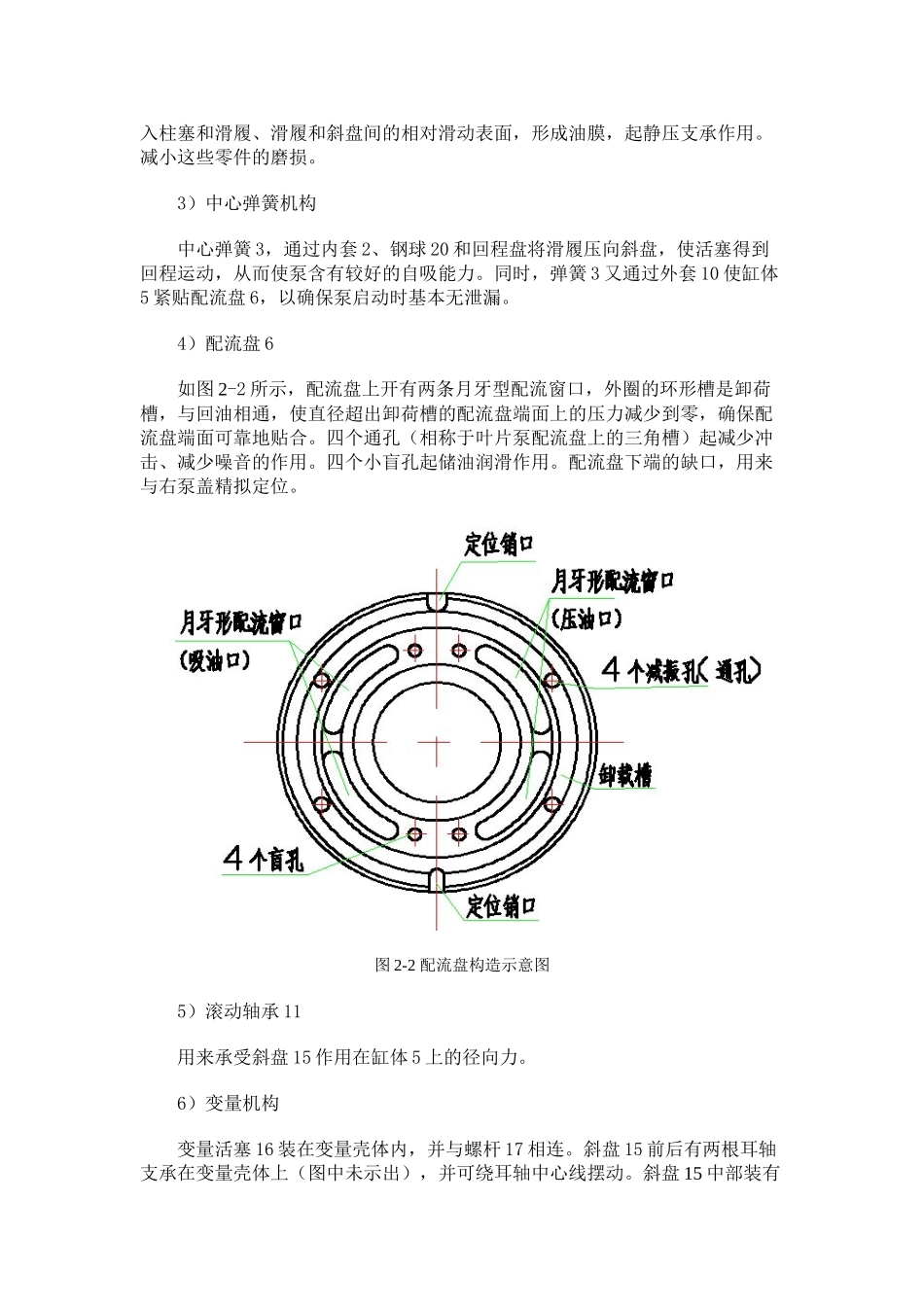

实验二 液压泵的拆装一、实验目的1）观察及理解各零件在液压泵中的作用，进一步理解惯用液压泵的构造构成及工作原理；2）初步认识液压泵的加工及装配工艺；3）掌握对的的拆卸、装配及安装连接办法。二、实验设备和工具SCY14-1B 型斜盘式轴向柱塞泵、YB1 型叶片泵、内六角扳手、螺丝刀、螺丝刀、卡簧钳等。三、实验内容及实验环节（一）SCY14-1B 型斜盘式轴向柱塞泵构造图以下图 2-1：图 2-1 SCY14-1B 型斜盘式轴向柱塞泵1-中间泵体 2-内套 3-定心弹簧 4-镶套 5-缸体 6-配流盘 7-前泵体8-传动轴 9-柱塞 10-套筒 11-轴承 12-滑履 13-轴销 14-压盘15-斜盘 16-变量活塞 17-螺杆 18-手轮 19-螺母 20-钢球其工作原理为：当电机带动油泵的传动轴 8 旋转时，缸体 5 随之旋转，由于装在缸体中的柱塞 9 的球头部分上的滑靴 12 被回程盘压盘 14 压向斜盘 15，因此柱塞 9 将随着斜盘 15 的斜面在缸体 5 中作往复运动。从而实现油泵的吸油和排油。油泵的配油是由配油盘 6 实现的。旋动手轮 18 变化斜盘 15 的倾斜角度就能够变化油泵的流量输出。拆装环节及注意事项1、拆解轴向柱塞泵时，先拆下变量机构，取出斜盘，观察、分析其构造特点，搞清各自的作用。2、轻轻敲打泵体，依次取出柱塞、压盘、钢球、套筒、弹簧、缸体，注意不要损伤与遗失部件（特别是弹簧和钢球！），取掉螺栓分开泵体为中间泵体和前泵体，注意观察、分析其构造特点，搞清晰各自的作用，特别注意配流盘的构造、作用。3、拆卸过程中，碰到元件卡住的状况时，不要乱敲硬砸，请指导老师来解决。4、装配时，先装中间泵体和前泵体，注意装好配流盘，之后装上弹簧、套筒、钢球、压盘、柱塞；在变量机构上装好斜盘，最后用螺栓把泵体和变量机构连接为一体。5、装配中，注意不能最后把花键轴装入缸体的花键槽中，更不能激烈敲打花键轴，避免花键轴推动钢球顶坏压盘。6、安装时，遵照先拆的部件后安装，后拆的零部件先安装的原则，安装完毕后应使花键轴带动缸体转动灵活，没有卡死现象。重要零部件分析1）缸体 5缸体用铝青铜制成，它上面有七个与柱塞相配合的圆柱孔，其加工精度很高，以确保既能相对滑动，又有良好的密封性能。缸体中心开有花键孔，与传动轴 8 相配合。缸体右端面与配流盘 6 相配合。缸体外表面镶有钢套 4 并装在滚动轴承 11 上。2）柱塞 9 与滑履 12柱塞的球头与滑履铰接。柱塞在缸体内作往复运动，并随缸体一起转动。...
