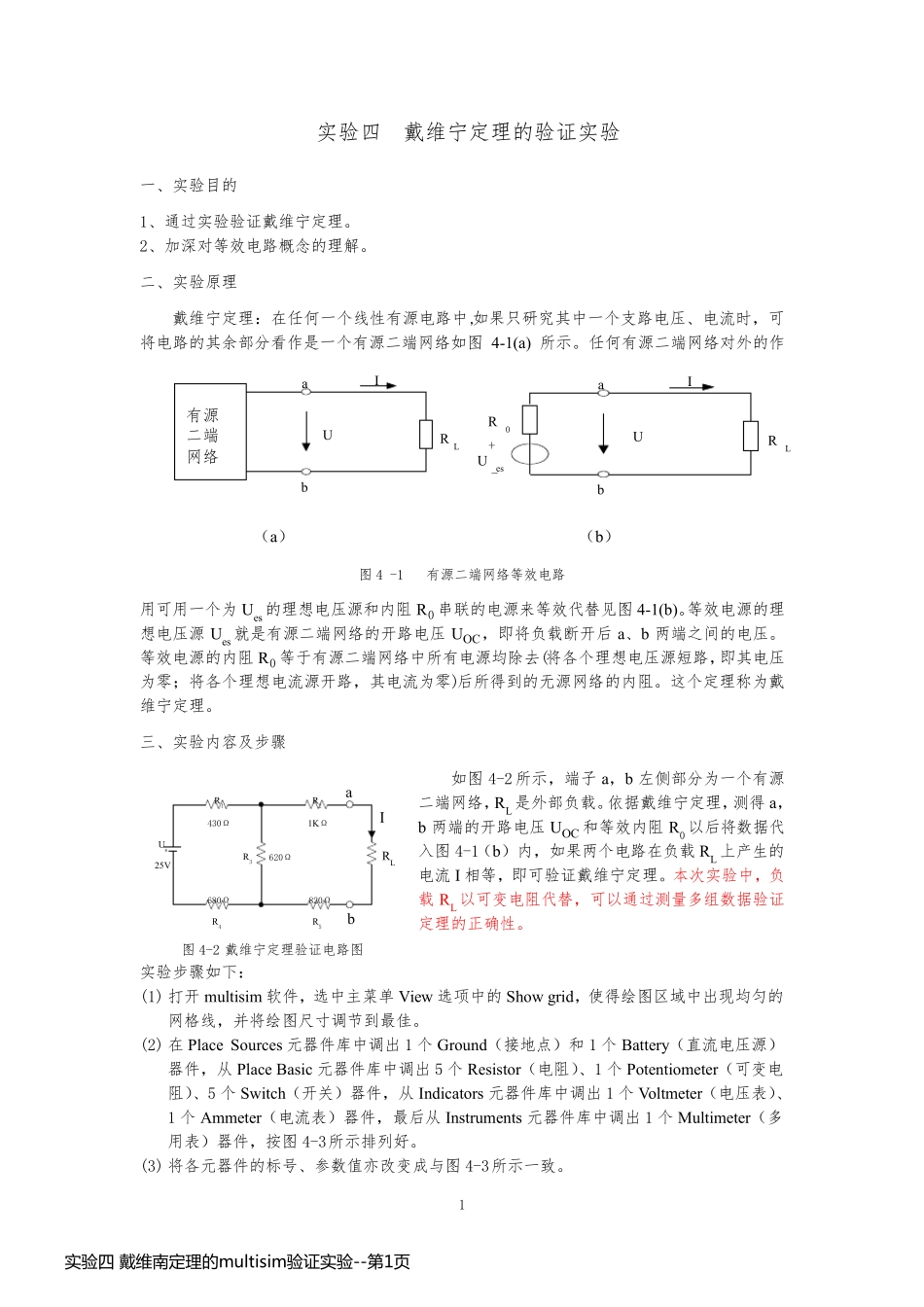

1 RLabIUR0Ues+-有源二端网络R LabIU 实验四 戴维宁定理的验证实验 一、实验目的 1、通过实验验证戴维宁定理。 2、加深对等效电路概念的理解。 二、实验原理 戴维宁定理：在任何一个线性有源电路中,如果只研究其中一个支路电压、电流时，可将电路的其余部分看作是一个有源二端网络如图 4-1(a) 所示。任何有源二端网络对外的作 （a） （b） 图 4 -1 有源二端网络等效电路 用可用一个为 Ues 的理想电压源和内阻 R0 串联的电源来等效代替见图 4-1(b)。等效电源的理想电压源Ues 就是有源二端网络的开路电压 UOC，即将负载断开后 a、b 两端之间的电压。等效电源的内阻 R0 等于有源二端网络中所有电源均除去(将各个理想电压源短路，即其电压为零；将各个理想电流源开路，其电流为零)后所得到的无源网络的内阻。这个定理称为戴维宁定理。 三、实验内容及步骤 如图 4-2所示，端子 a，b 左侧部分为一个有源二端网络，RL 是外部负载。依据戴维宁定理，测得 a，b 两端的开路电压 UOC 和等效内阻 R0 以后将数据代入图 4-1（b）内，如果两个电路在负载 RL 上产生的电流 I 相等，即可验证戴维宁定理。本次实验中，负载 RL 以可变电阻代替，可以通过测量多组数据验证定理的正确性。 图 4-2 戴维宁定理验证电路图 实验步骤如下： (1) 打开 multisim 软件，选中主菜单View 选项中的Show grid，使得绘图区域中出现均匀的网格线，并将绘图尺寸调节到最佳。 (2) 在 Place Sources 元器件库中调出1 个 Ground（接地点）和 1 个 Battery（直流电压源）器件，从Place Basic 元器件库中调出5 个 Resistor（电阻）、1 个 Potentiometer（可变电阻）、5 个 Switch（开关）器件，从Indicators 元器件库中调出1 个 Voltmeter（电压表）、1 个 Ammeter（电流表）器件，最后从Instruments 元器件库中调出1 个 Multimeter（多用表）器件，按图 4-3所示排列好。 (3) 将各元器件的标号、参数值亦改变成与图 4-3所示一致。 Us25VR1430ΩR2R3R5R4680Ω620Ω1KΩ820ΩabRLI实 验 四 戴 维 南 定 理 的 multisim验 证 实 验 --第 1页实 验 四 戴 维 南 定 理 的 multisim验 证 实 验 --第 1页 2 (4) 将所有的元器件通过连线连接起来。注意：电压源、电压表的正负极性。 (5) 检查电路有无错误。 (6) 对该绘图文件进行保存，注意文件的扩展名（.sm10）要保...
