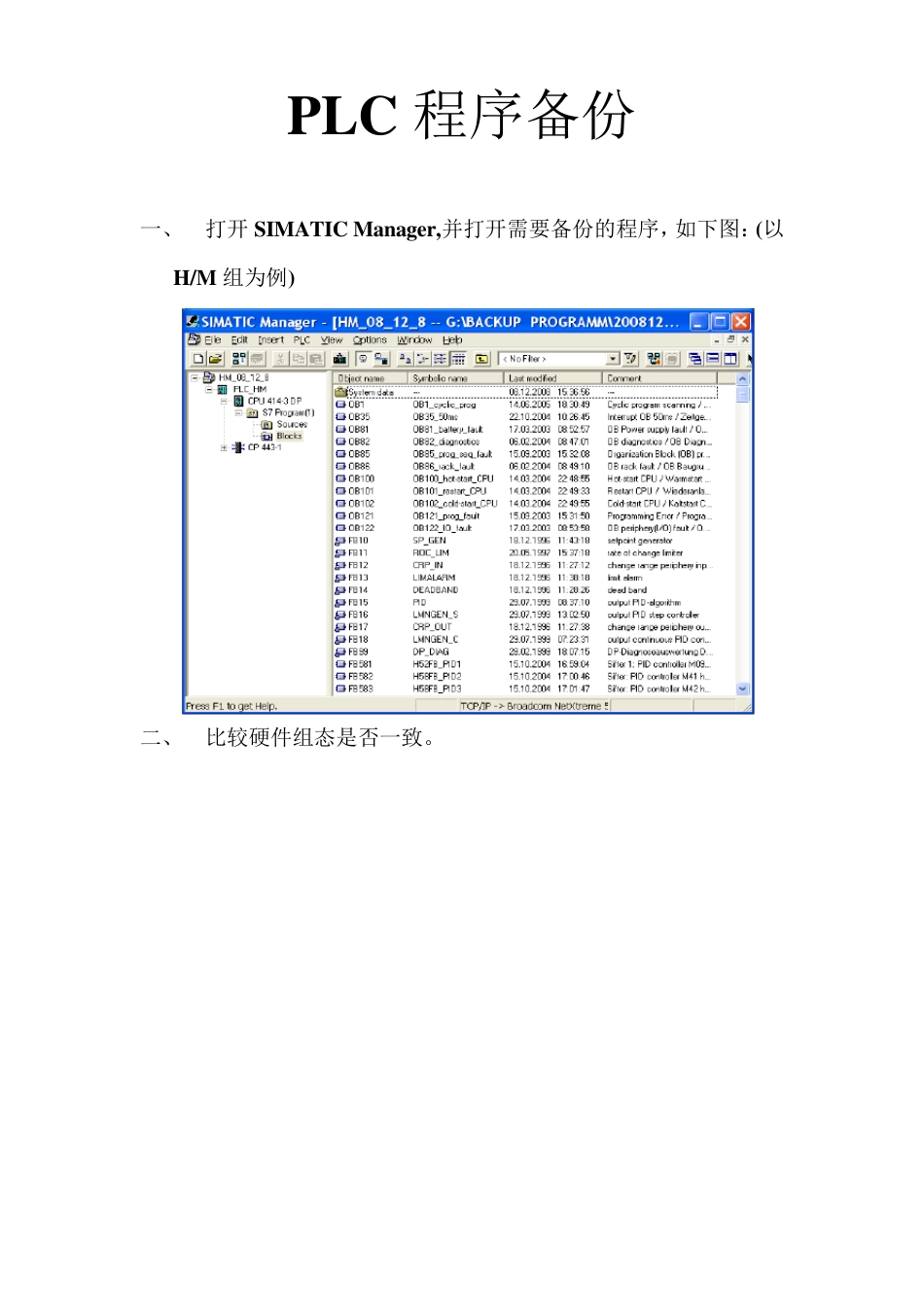

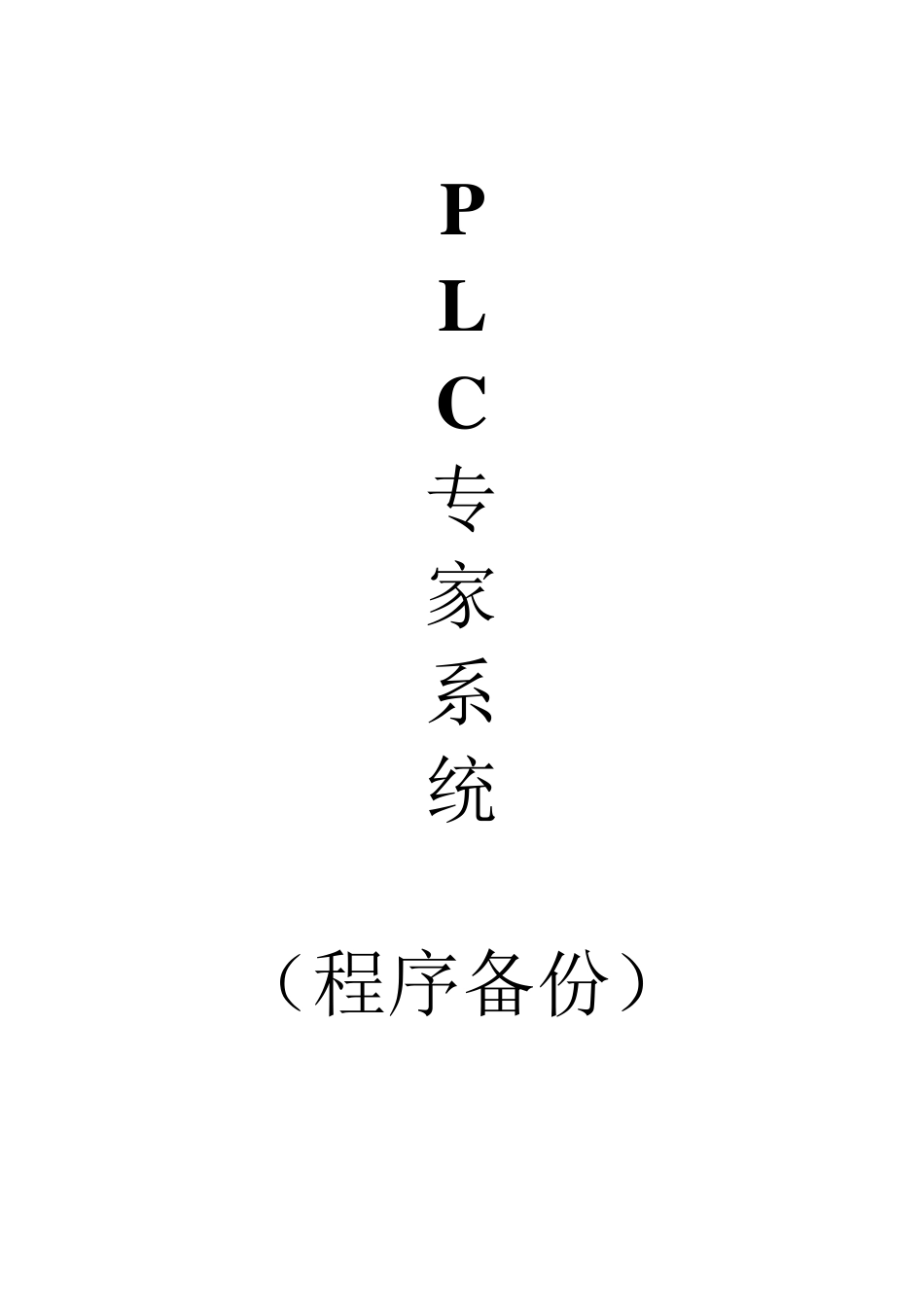

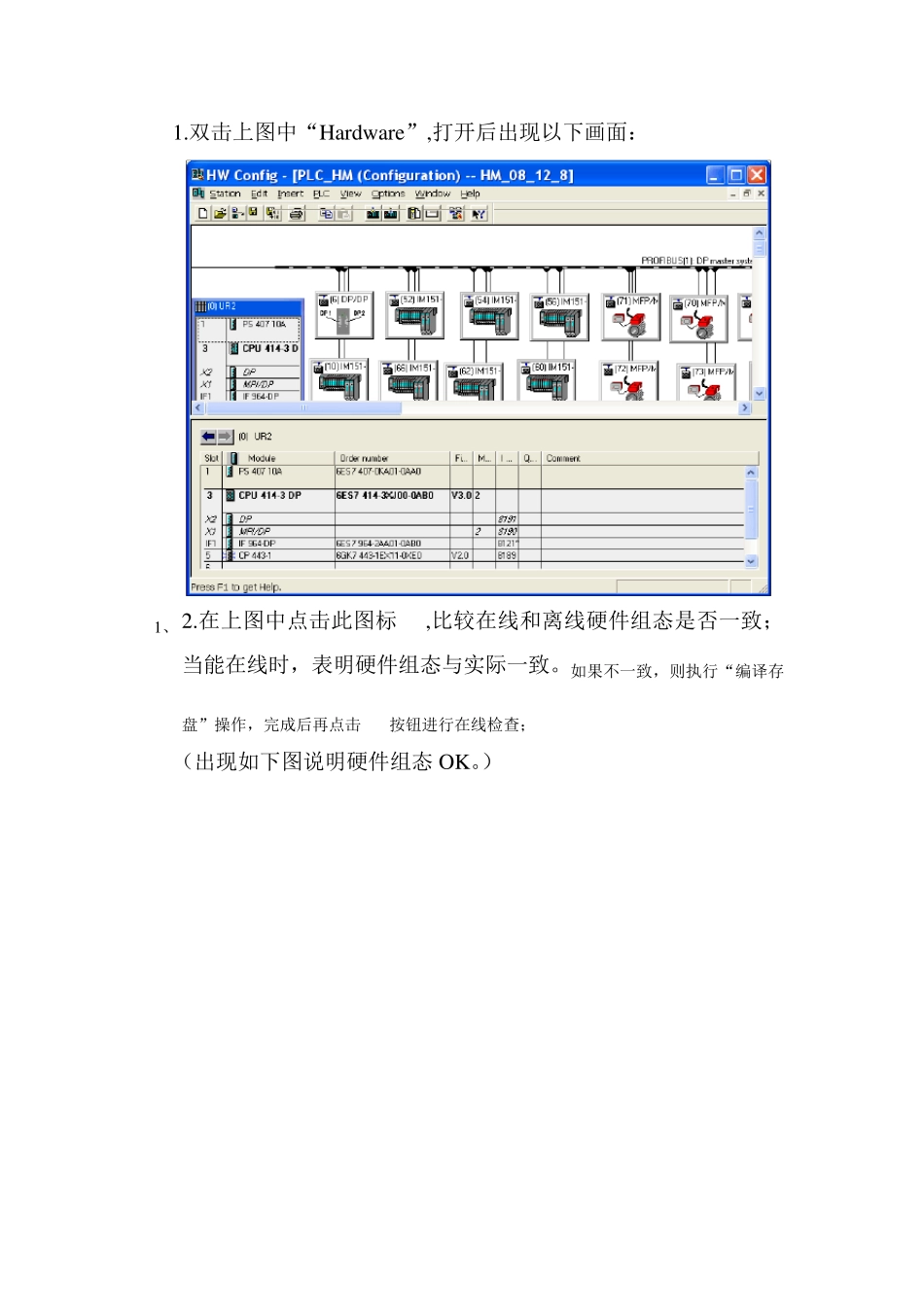

P L C 专 家 系 统 （程序备份） PLC 程序备份 一、 打开 SIMATIC Manager,并打开需要备份的程序，如下图：(以H/M 组为例) 二、 比较硬件组态是否一致。 1.双击上图中“Hardw are”,打开后出现以下画面： 1、 2.在上图中点击此图标,比较在线和离线硬件组态是否一致；当能在线时，表明硬件组态与实际一致。如果不一致，则执行“编译存盘”操作，完成后再点击按钮进行在线检查； （出现如下图说明硬件组态 OK。） 三、 比较程序是否一致 。 1.选中程序中的所有OB 块、FB 块、FC 块、包括Sy stem data 后，点击右键选择Compare Blocks，如图： 2.双击Compare Blocks,将出现以下图片： 3.点击“compare” 比较在线程序是否与实际程序一致，比较完毕后将出现如下图片（注意：当此图标为说明实际程序与在线程序一致） （注意：当此图标为说明实际程序与在线程序不一致） 五、 把在线程序拷贝到离线程序 1.点击此图标在线程序. 2.Ctrl+A 全选在线程序. 3. Ctrl+C 拷贝所有在线程序. 4.点击此图标离线在线程序. 5. Ctrl+V 将在线程序拷贝到离线程序,覆盖所有的离线程序. 6 点 All 覆盖所有的离线程序 7.当完成以上操作后将出现如下界面 六、 程序备份 １.点击 File 2.点击 Sav e As 将出现如下图标(注意:在 Name 和 storage location 分别填入要保存的名字和路径,填写好后点OK) 3.当保存完毕后,SIMATIC Manager 将自动打开备份后的程序,此时再对备份后的程序与在线程序比较,如果备份程序与实际程序一致说明程序备份成功.
