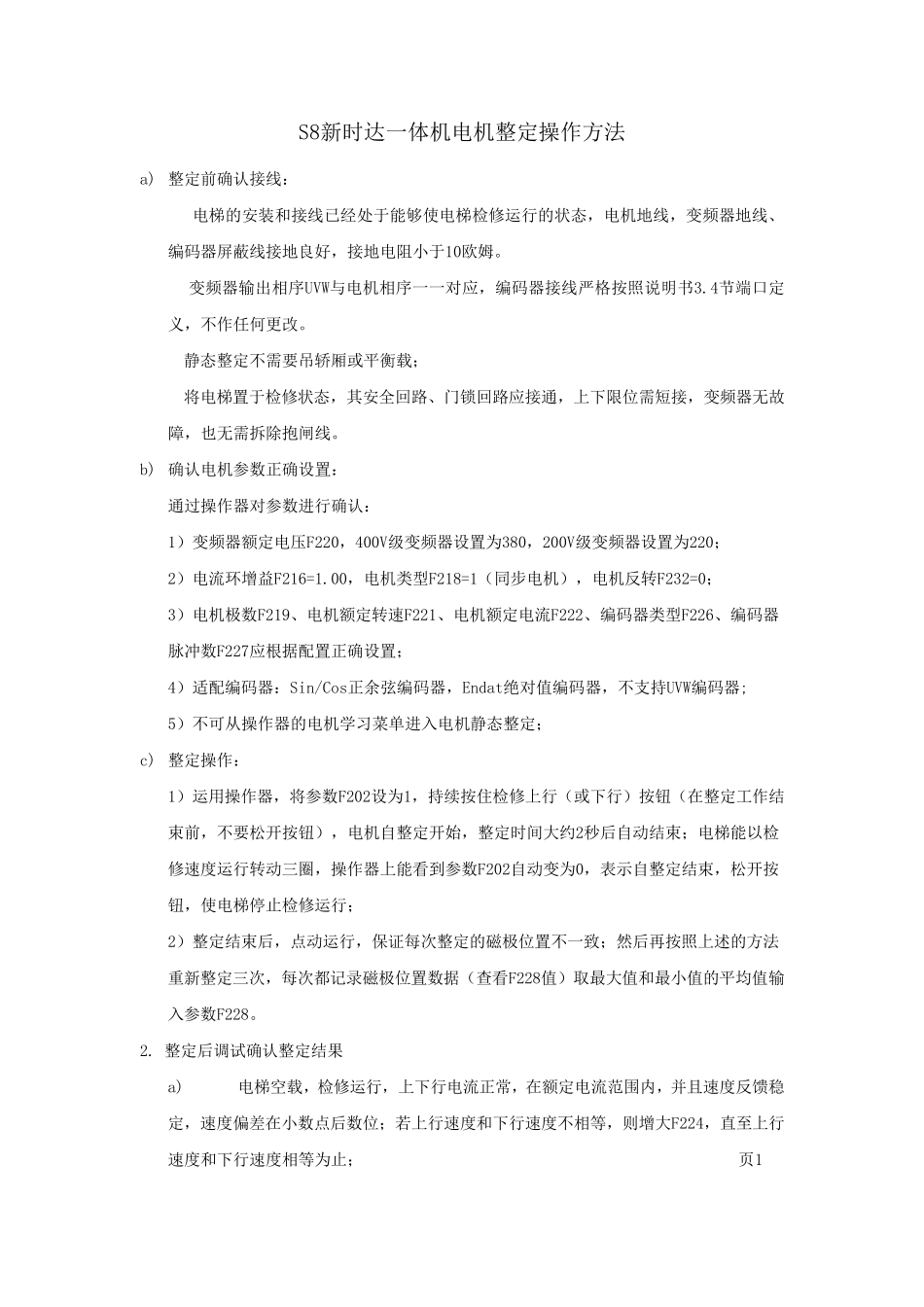

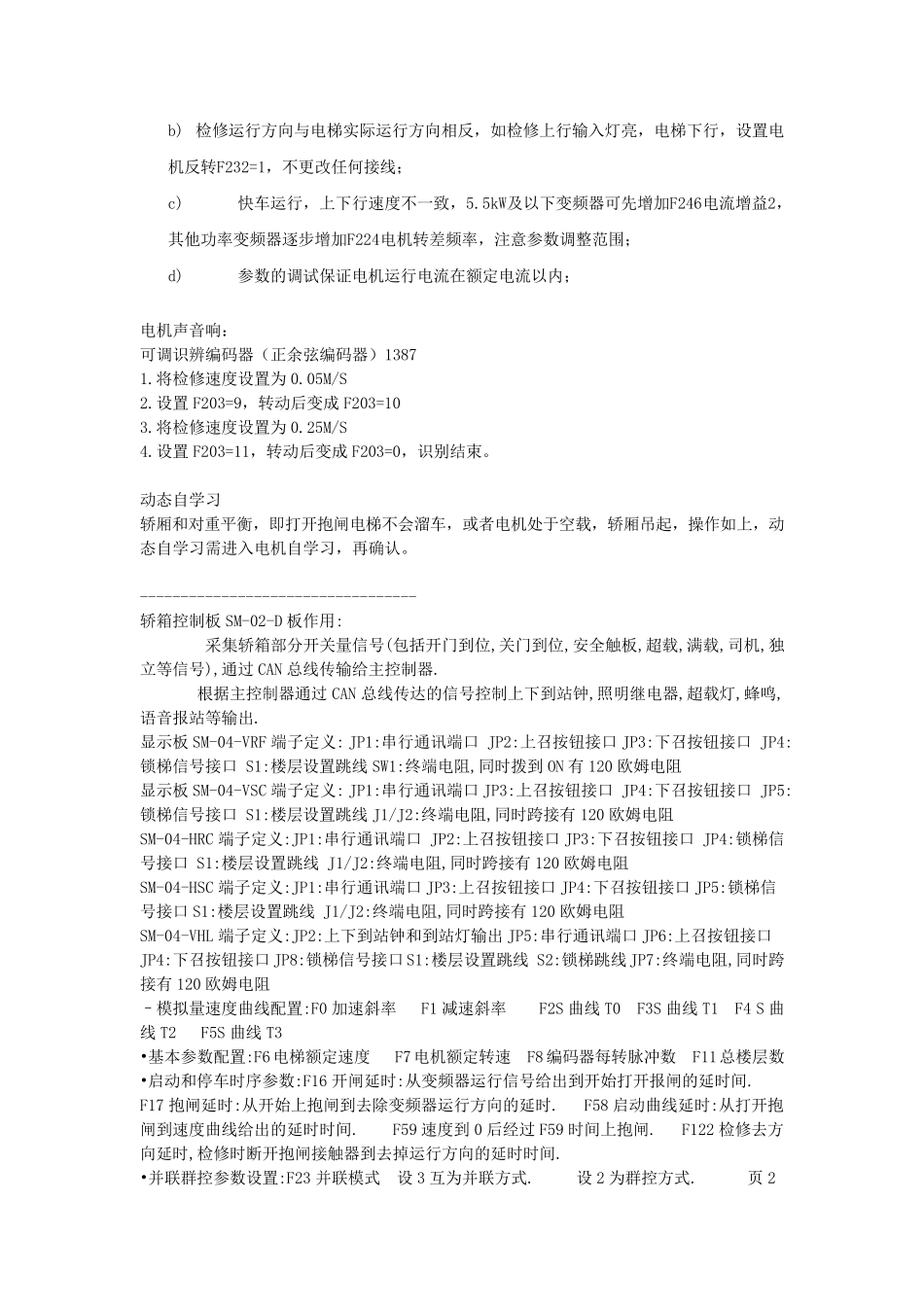

S8新时达一体机电机整定操作方法 a) 整定前确认接线： 电梯的安装和接线已经处于能够使电梯检修运行的状态，电机地线，变频器地线、编码器屏蔽线接地良好，接地电阻小于10欧姆。 变频器输出相序UVW与电机相序一一对应，编码器接线严格按照说明书3.4节端口定义，不作任何更改。 静态整定不需要吊轿厢或平衡载； 将电梯置于检修状态，其安全回路、门锁回路应接通，上下限位需短接，变频器无故障，也无需拆除抱闸线。 b) 确认电机参数正确设置： 通过操作器对参数进行确认： 1）变频器额定电压F220，400V级变频器设置为380，200V级变频器设置为220； 2）电流环增益F216=1.00，电机类型F218=1（同步电机），电机反转F232=0； 3）电机极数F219、电机额定转速F221、电机额定电流F222、编码器类型F226、编码器脉冲数F227应根据配置正确设置； 4）适配编码器：Sin/Cos正余弦编码器，Endat绝对值编码器，不支持UVW编码器; 5）不可从操作器的电机学习菜单进入电机静态整定； c) 整定操作： 1）运用操作器，将参数F202设为1，持续按住检修上行（或下行）按钮（在整定工作结束 前，不要松 开 按钮），电机自 整定开 始 ，整定时间 大 约 2秒 后 自 动 结束 ；电梯能以 检修速度 运行转动 三 圈 ，操作器上能看 到 参数F202自 动 变为0，表 示 自 整定结束 ，松 开 按钮，使电梯停 止 检修运行； 2）整定结束 后 ，点 动 运行，保 证 每 次 整定的磁 极位置不一致 ；然 后 再 按照上述 的方法重 新整定三 次 ，每 次 都 记 录 磁 极位置数据（查 看 F228值）取 最 大 值和最 小值的平均 值输入参数F228。 2. 整定后 调 试 确认整定结果 a) 电梯空 载，检修运行，上下行电流正常 ，在额定电流范 围 内 ，并 且 速度 反馈 稳定，速度 偏 差 在小数点 后 数位；若 上行速度 和下行速度 不相等 ，则 增大 F224，直 至 上行速度 和下行速度 相等 为止 ； 页 1 b) 检修运行方向与电梯实际运行方向相反，如检修上行输入灯亮，电梯下行，设置电机反转F232=1，不更改任何接线； c) 快车运行，上下行速度不一致，5.5kW及以下变频器可先增加F246电流增益2，其他功率变频器逐步增加F224电机转差频率，注意参数调整范围； d) 参数的调试保证电机运行电流在额定电流以内； 电机声音响： 可调识辨编码器（正余弦编码器）1387 1.将检修速度设置为0...
