saber反激变换器仿真实例VIP免费

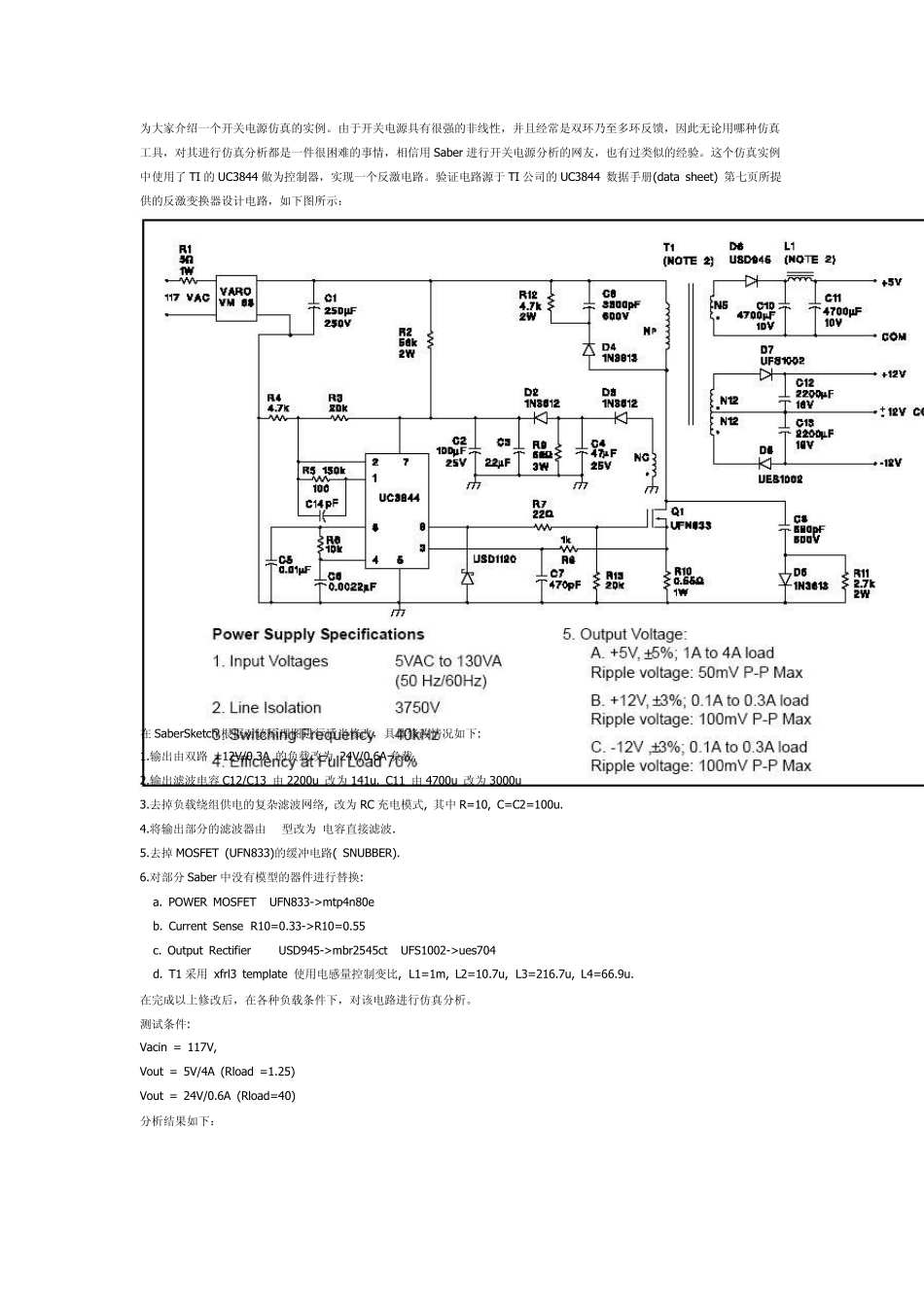

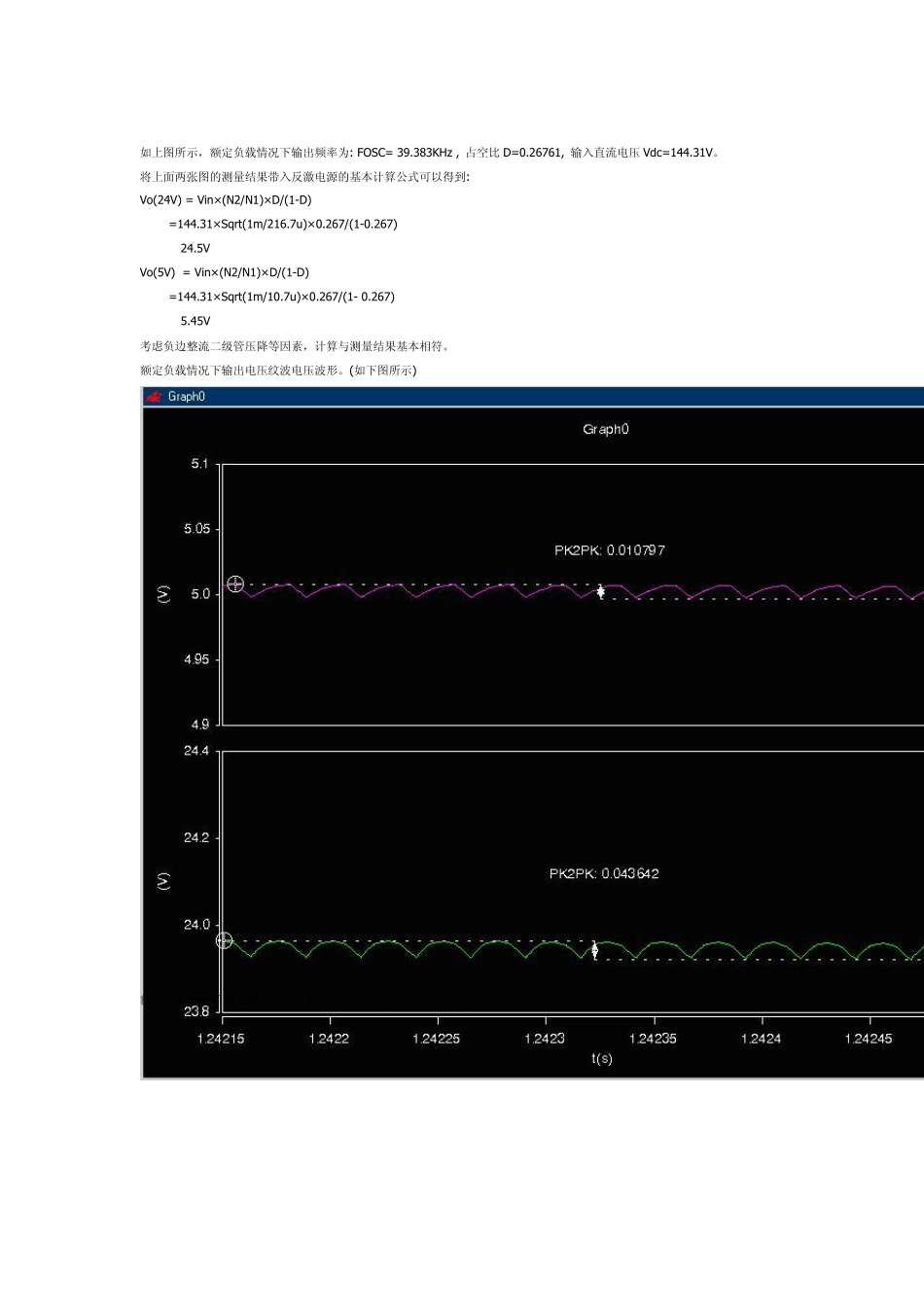

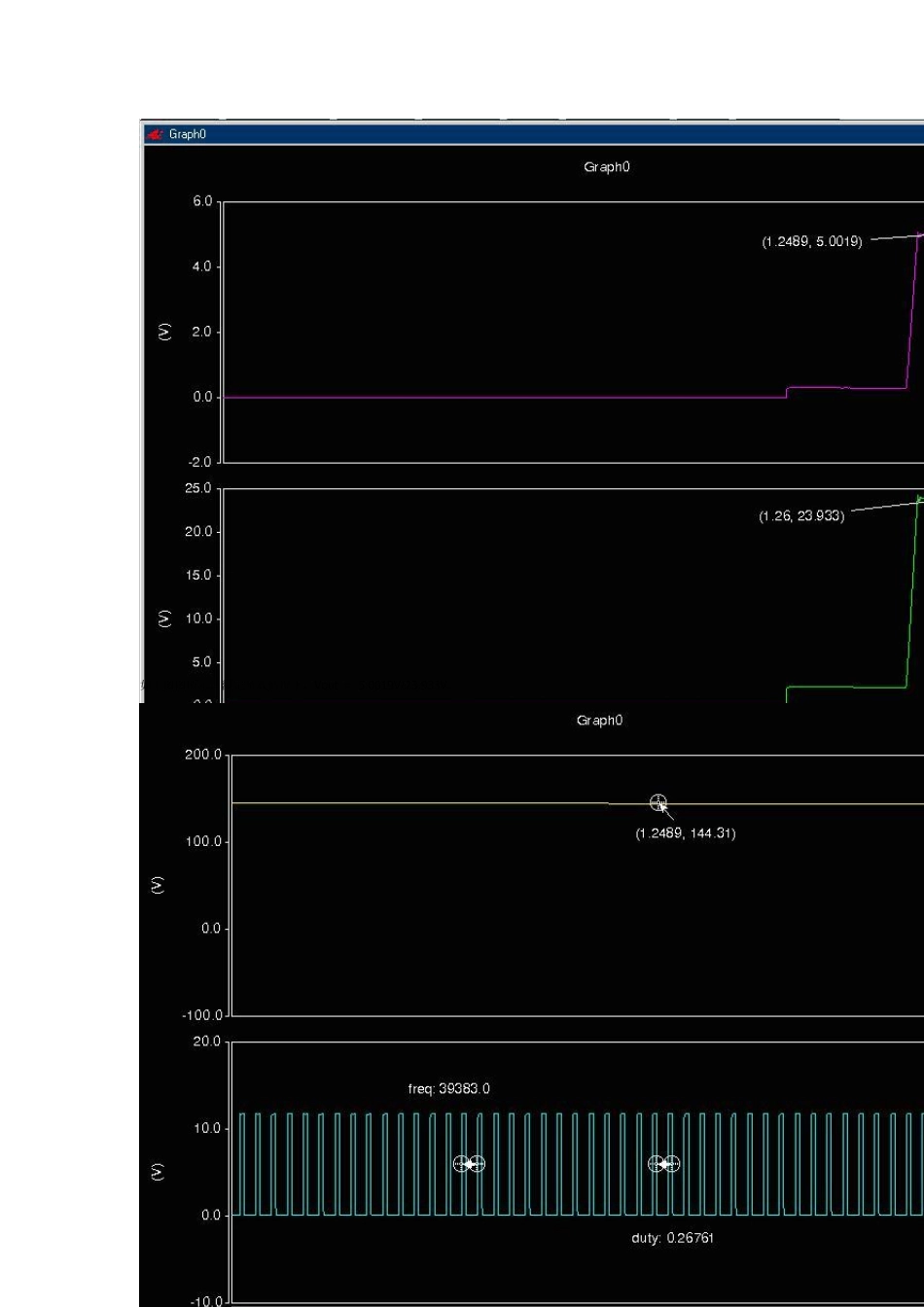

为大家介绍一个开关电源仿真的实例。由于开关电源具有很强的非线性，并且经常是双环乃至多环反馈，因此无论用哪种仿真工具，对其进行仿真分析都是一件很困难的事情，相信用 Saber 进行开关电源分析的网友，也有过类似的经验。这个仿真实例中使用了 TI 的UC3844 做为控制器，实现一个反激电路。验证电路源于 TI 公司的UC3844 数据手册(data sheet) 第七页所提供的反激变换器设计电路，如下图所示： 在 SaberSketch 根据对该原理图进行适当修改，具体修改情况如下: 1.输出由双路 ± 12V/0.3A 的负载改为 24V/0.6A 负载. 2.输出滤波电容 C12/C13 由 2200u 改为141u. C11 由 4700u 改为3000u 3.去掉负载绕组供电的复杂滤波网络, 改为RC 充电模式, 其中 R=10, C=C2=100u. 4.将输出部分的滤波器由 π 型改为 电容直接滤波. 5.去掉 MOSFET (UFN833)的缓冲电路( SNUBBER). 6.对部分 Saber 中没有模型的器件进行替换: a. POWER MOSFET UFN833->mtp4n80e b. Current Sense R10=0.33->R10=0.55 c. Output Rectifier USD945->mbr2545ct UFS1002->ues704 d. T1 采用 xfrl3 template 使用电感量控制变比, L1=1m, L2=10.7u, L3=216.7u, L4=66.9u. 在完成以上修改后，在各种负载条件下，对该电路进行仿真分析。 测试条件: Vacin = 117V, Vout = 5V/4A (Rload =1.25) Vout = 24V/0.6A (Rload=40) 分析结果如下： 如上图图所示，额定负载情况下，Vou t = 5.0019V/23.933V。 如上图所示，额定负载情况下输出频率为: FOSC= 39.383KHz , 占空比D=0.26761, 输入直流电压Vdc=144.31V。 将上面两张图的测量结果带入反激电源的基本计算公式可以得到: Vo(24V) = Vin× (N2/N1)× D/(1-D) =144.31× Sqrt(1m/216.7u)× 0.267/(1-0.267) ≈24.5V Vo(5V) = Vin× (N2/N1)× D/(1-D) =144.31× Sqrt(1m/10.7u)× 0.267/(1- 0.267) ≈5.45V 考虑负边整流二级管压降等因素，计算与测量结果基本相符。 额定负载情况下输出电压纹波电压波形。(如下图所示) 额定负载情况下MOSFET 漏极和 ISEN 管脚电压波形。(如下图所示) 额定负载情况下变压器副边绕组波形。(如下图所示) 额定负载情况下反馈端(误差放大器)波形。(如下图所示) Vacin = 117V Vou t = 5V/2A (Rload =2.5) Vou t = 24V/0.3A (Rload=80) 测试结果如下图所示： 如上图所示，测...
