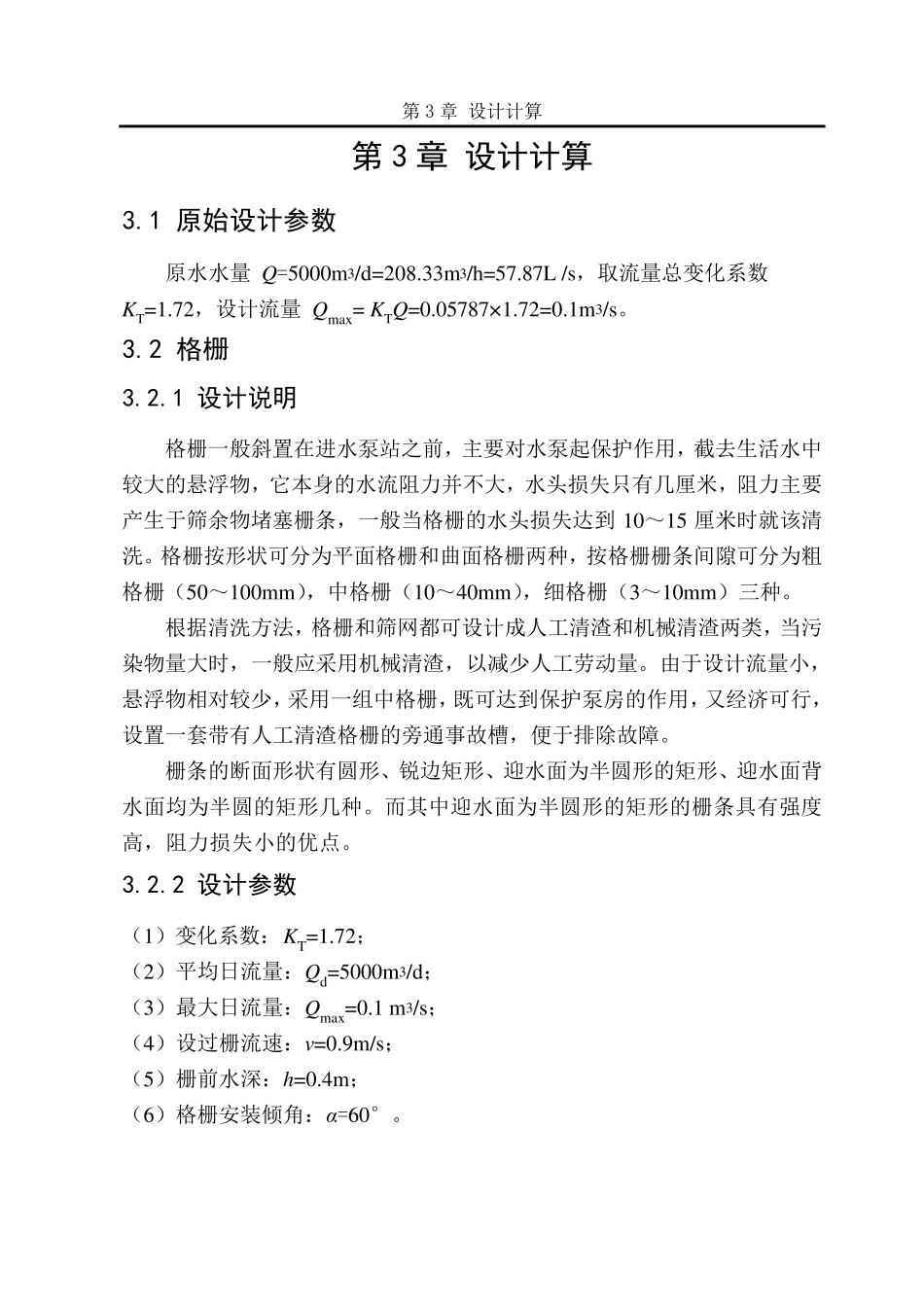

第 3 章 设 计 计 算 第3 章 设计计算 3.1 原始设计参数 原 水 水 量 Q=5000m3/d=208.33m3/h=57.87L /s， 取 流 量 总 变 化 系 数 KT=1.72， 设 计 流 量 Qmax= KTQ=0.05787×1.72=0.1m3/s。 3.2 格栅 3.2.1 设计说明 格 栅 一 般 斜 置 在 进 水 泵 站 之 前 ， 主 要 对 水 泵 起 保 护 作 用 ， 截 去 生 活 水 中较 大 的 悬 浮 物 ， 它 本 身 的 水 流 阻 力 并 不 大 ， 水 头 损 失 只 有 几 厘 米 ， 阻 力 主 要产 生 于 筛 余 物 堵 塞 栅 条 ， 一 般 当 格 栅 的 水 头 损 失 达 到10～ 15 厘 米 时 就 该 清洗 。 格 栅 按 形 状 可 分 为 平 面 格 栅 和 曲 面 格 栅 两 种 ， 按 格 栅 栅 条 间 隙 可 分 为 粗格 栅 （ 50～ 100mm）， 中 格 栅 （ 10～ 40mm）， 细 格 栅 （ 3～ 10mm） 三 种 。 根 据 清 洗 方 法 ， 格 栅 和 筛 网 都 可 设 计 成 人 工 清 渣 和 机 械 清 渣 两 类 ， 当 污染 物 量 大 时 ， 一 般 应 采 用 机 械 清 渣 ， 以 减 少 人 工 劳 动 量 。 由 于 设 计 流 量 小 ，悬 浮 物 相 对 较 少 ， 采 用 一 组 中 格 栅 ， 既 可 达 到 保 护 泵 房 的 作 用 ， 又 经 济可 行，设 置 一 套带有 人 工 清 渣 格 栅 的 旁通事故槽， 便于 排除故障。 栅 条 的 断面 形 状 有 圆形 、锐边矩形 、迎水 面 为 半圆形 的 矩形 、迎水 面 背水 面 均为 半圆的 矩形 几 种 。 而其中 迎水 面 为 半圆形 的 矩形 的 栅 条 具有 强度高， 阻 力 损 失 小 的 优点。 3.2.2 设计参数 （ 1） 变 化 系 数 ：KT=1.72； （ 2） 平 均日流 量 ：Qd=5000m3/d； （ 3） 最大 日流 量 ：Qmax=0.1 m3/s； （ 4） 设 过栅 流 速：v=0.9m/s； （ 5） 栅 前 水 深：h=0.4m； （ 6） 格 栅 安装倾角：α=60°。 第3 章 设计计算 3.2.3 设计计算 （1）格栅间隙数： maxsin0.1sin 60130.021 0.9 0.4Qθnbvh （3—1） Qmax ——最大废水设计流量m3/s Ө——格栅安装倾角， 取60° h——栅前水深 m...
