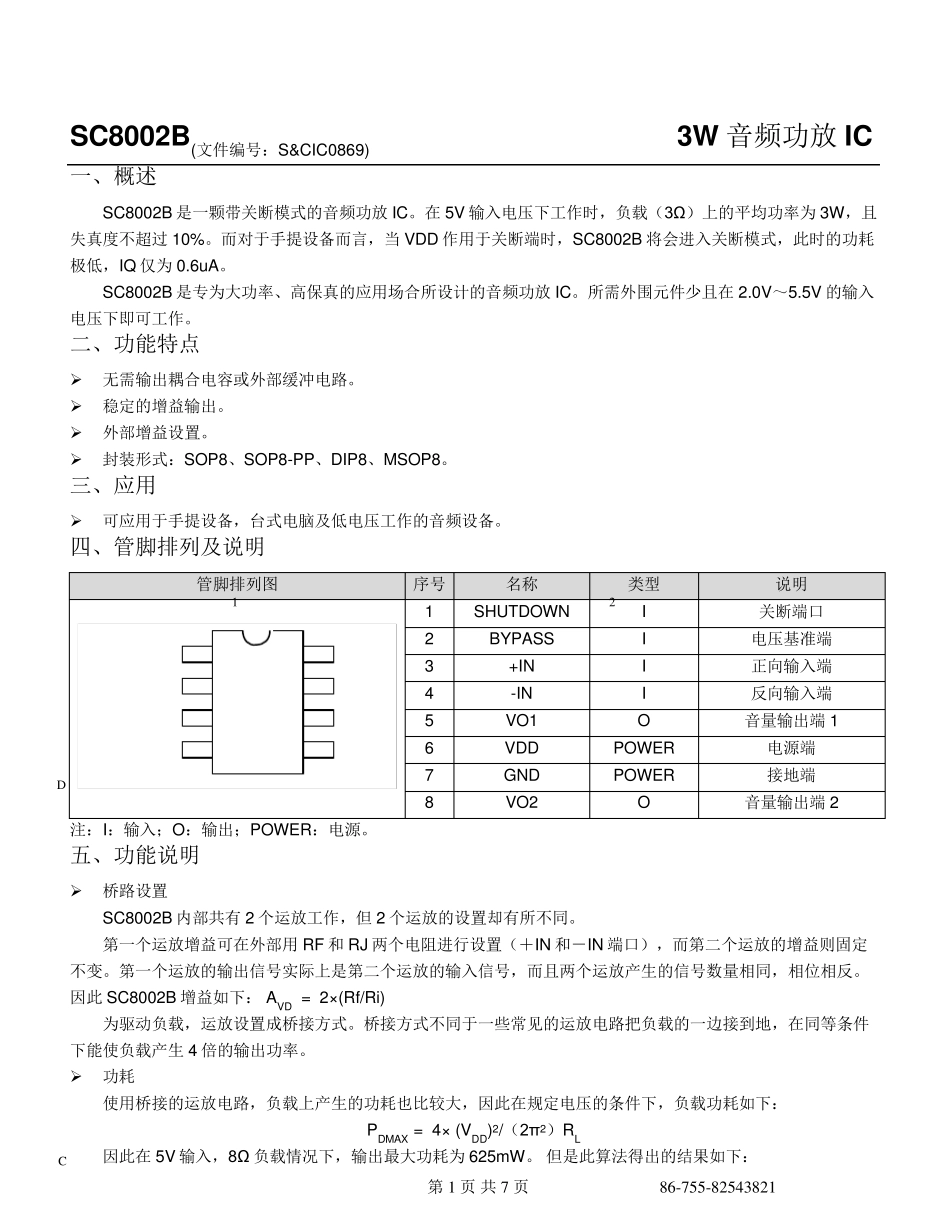

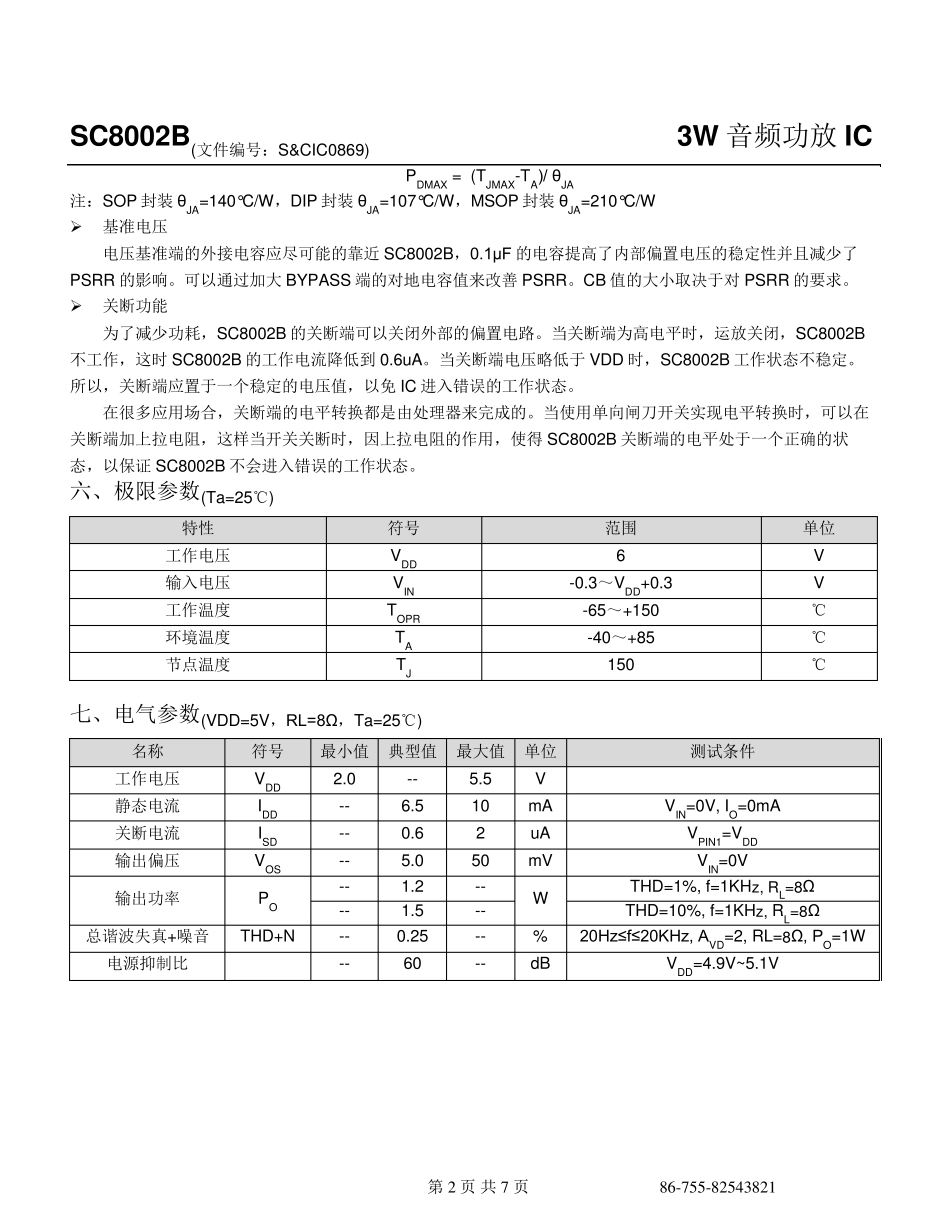

SC8002B(文件编号：S&CIC0869) 3W 音频功放IC 第 1 页 共 7 页 86-755-82543821 一、概述 SC8002B 是一颗带关断模式的音频功放IC。在 5V 输入电压下工作时，负载（3Ω）上的平均功率为 3W，且失真度不超过 10%。而对于手提设备而言，当 VDD 作用于关断端时，SC8002B 将会进入关断模式，此时的功耗极低，IQ 仅为 0.6uA。 SC8002B 是专为大功率、高保真的应用场合所设计的音频功放IC。所需外围元件少且在 2.0V～5.5V 的输入电压下即可工作。 二、功能特点  无需输出耦合电容或外部缓冲电路。  稳定的增益输出。  外部增益设置。  封装形式：SOP8、SOP8-PP、DIP8、MSOP8。 三、应用  可应用于手提设备，台式电脑及低电压工作的音频设备。 四、管脚排列及说明 管脚排列图 序号 名称 类型 说明 21DC12345678SHUTDOWNBYPASS+IN-INVO2GNDVDDVO1 1 SHUTDOWN I 关断端口 2 BYPASS I 电压基准端 3 +IN I 正向输入端 4 -IN I 反向输入端 5 VO1 O 音量输出端 1 6 VDD POWER 电源端 7 GND POWER 接地端 8 VO2 O 音量输出端 2 注：I：输入；O：输出；POWER：电源。 五、功能说明  桥路设置 SC8002B 内部共有 2 个运放工作，但 2 个运放的设置却有所不同。 第一个运放增益可在外部用 RF 和 RJ 两个电阻进行设置（＋IN 和－IN 端口），而第二个运放的增益则固定不变。第一个运放的输出信号实际上是第二个运放的输入信号，而且两个运放产生的信号数量相同，相位相反。因此 SC8002B 增益如下： AVD = 2×(Rf/Ri) 为驱动负载，运放设置成桥接方式。桥接方式不同于一些常见的运放电路把负载的一边接到地，在同等条件下能使负载产生 4 倍的输出功率。  功耗 使用桥接的运放电路，负载上产生的功耗也比较大，因此在规定电压的条件下，负载功耗如下： PDMAX = 4× (VDD)2/（2π2）RL 因此在 5V 输入，8Ω 负载情况下，输出最大功耗为 625mW。 但是此算法得出的结果如下： SC8002B(文件编号：S&CIC0869) 3W 音频功放 IC 第 2 页 共 7 页 8 6 -7 5 5 -8 2 5 4 3 8 2 1 PDMAX = (TJMAX-TA)/ θJA 注：SOP 封装 θJA=140°C/W，DIP 封装 θJA=107°C/W，MSOP 封装 θJA=210°C/W  基准电压 电压基准端的外接电容应尽可能的靠近 SC8002B，0.1μF 的电容提高了内部偏置电压的稳定性并且减少了 P...
