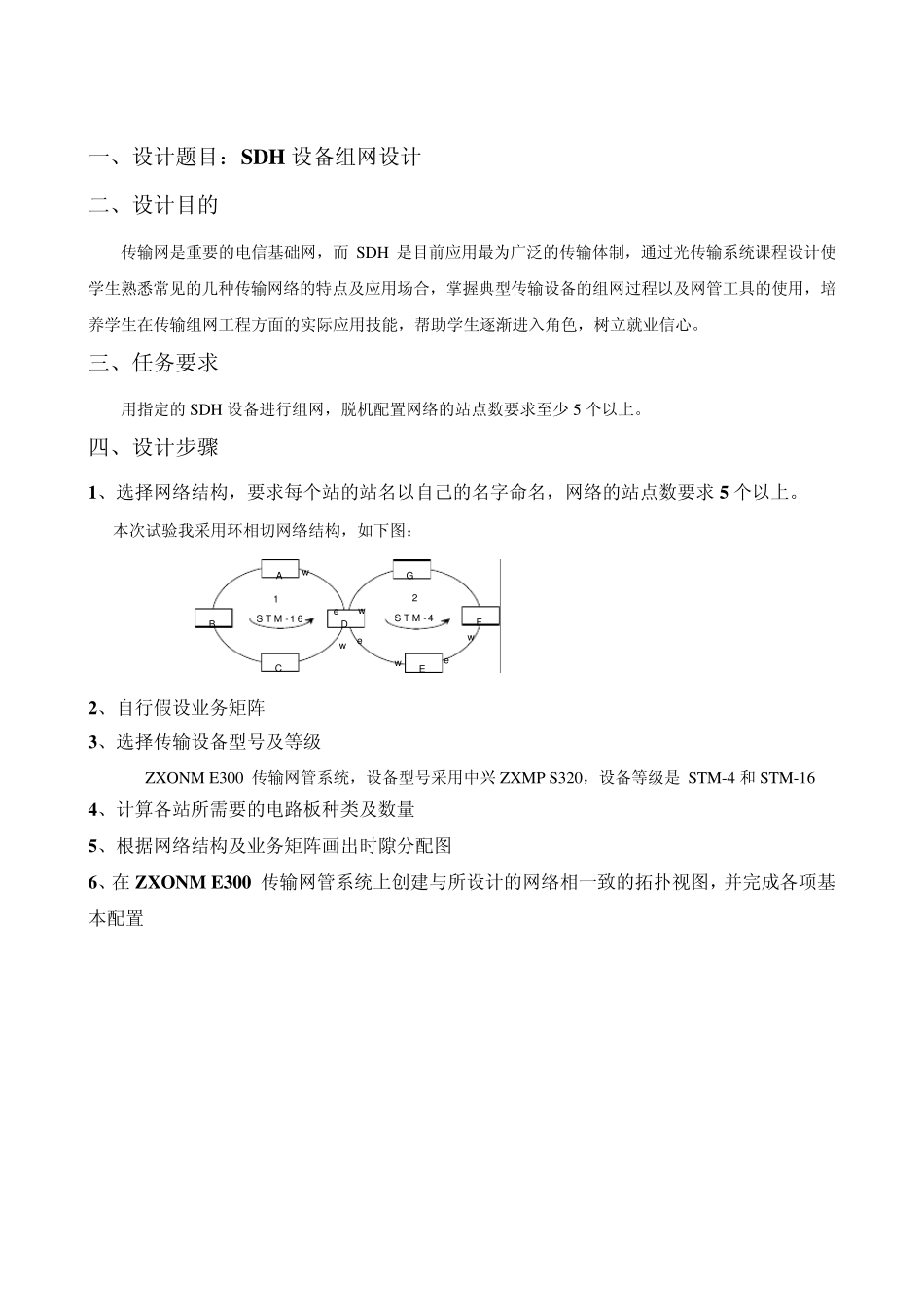

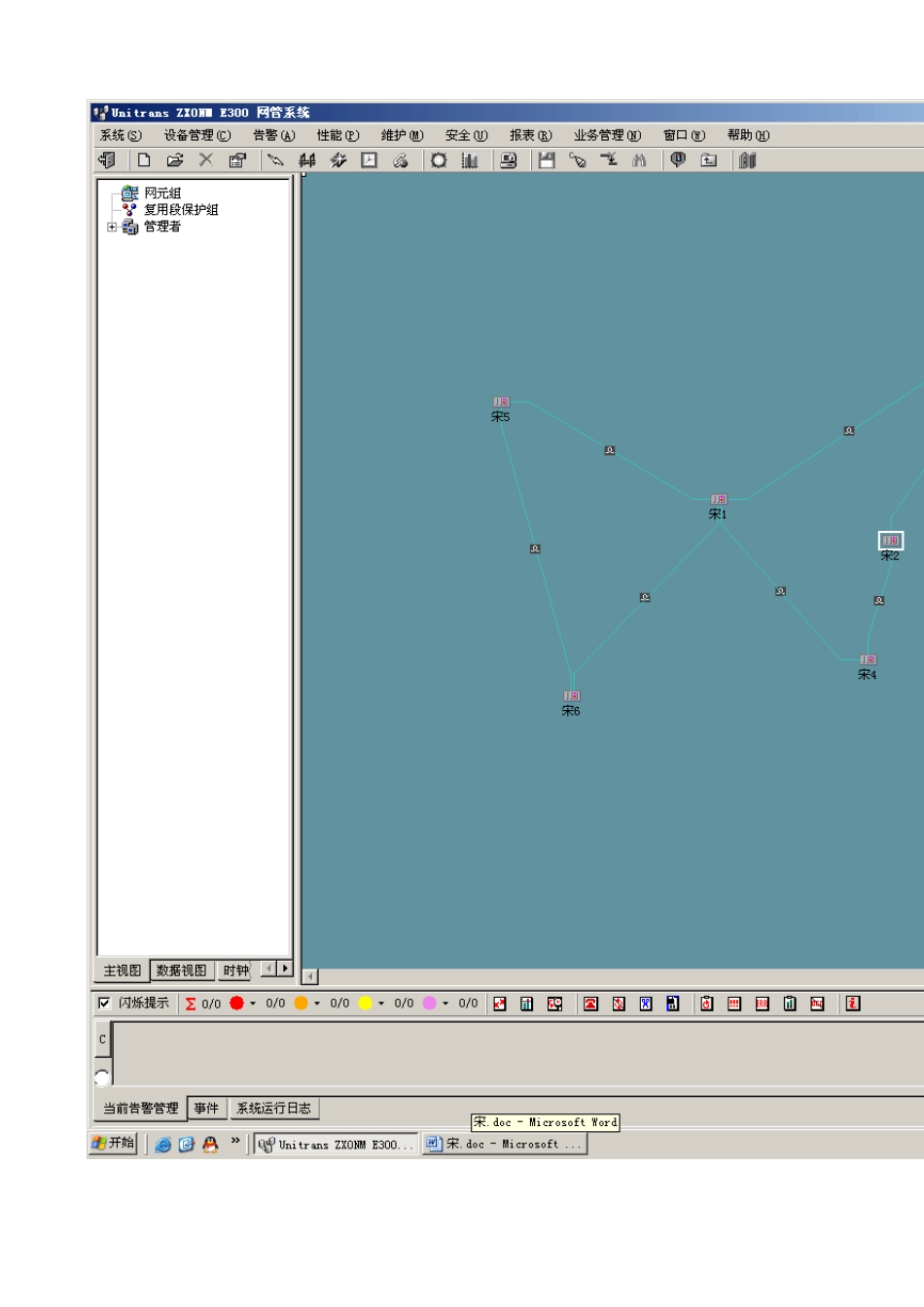

成 绩 重庆邮电大学通信与信息工程学院 技能培训（专业课综合技能实训）报告 专 业 电子信息工程 班 级 学 号 姓 名 重庆邮电大学通信与信息工程学院专业实验中心制 一、设计题目：SDH 设备组网设计 二、设计目的 传输网是重要的电信基础网，而 SDH 是目前应用最为广泛的传输体制，通过光传输系统课程设计使学生熟悉常见的几种传输网络的特点及应用场合，掌握典型传输设备的组网过程以及网管工具的使用，培养学生在传输组网工程方面的实际应用技能，帮助学生逐渐进入角色，树立就业信心。 三、任务要求 用指定的 SDH 设备进行组网，脱机配置网络的站点数要求至少 5 个以上。 四、设计步骤 1、选择网络结构，要求每个站的站名以自己的名字命名，网络的站点数要求 5 个以上。 本次试验我采用环相切网络结构，如下图： ABCDEFGS T M -1 6S T M -4wewewwew12 2、自行假设业务矩阵 3、选择传输设备型号及等级 ZXONM E300 传输网管系统，设备型号采用中兴 ZXMP S320，设备等级是 STM-4 和 STM-16 4、计算各站所需要的电路板种类及数量 5、根据网络结构及业务矩阵画出时隙分配图 6、在 ZXONM E300 传输网管系统上创建与所设计的网络相一致的拓扑视图，并完成各项基本配置 心 得 体 会 通过本次SDH 组网设备实训，我熟悉了常见的几种传输网络的特点及应用场合，掌握典型传输设备的组网过程以及网管工具的使用，练习了在传输组网工程方面的实际应用技能。通过使用ZXONM E300 传输网管系统以及中兴ZXMP S320 设备和 STM-4、STM-16 设计了此次实验。 本设计采用环相切结构，共设计了6 个网元及多条链路。在设计的过程中遇到不少困难，比如业务矩阵的计算和时隙分配。但通过老师的细心讲解和同学的帮助逐步克服了这些困难，并最终完成了本次实训。 结束设计及实验后，我充分理解了SDH 的组网过程，ZXMP S320 的使用和团队合作的重要性。并且，老师系统的讲解、仔细的演示和耐心的辅导让我顺利完成了此次实验，谢谢老师！
