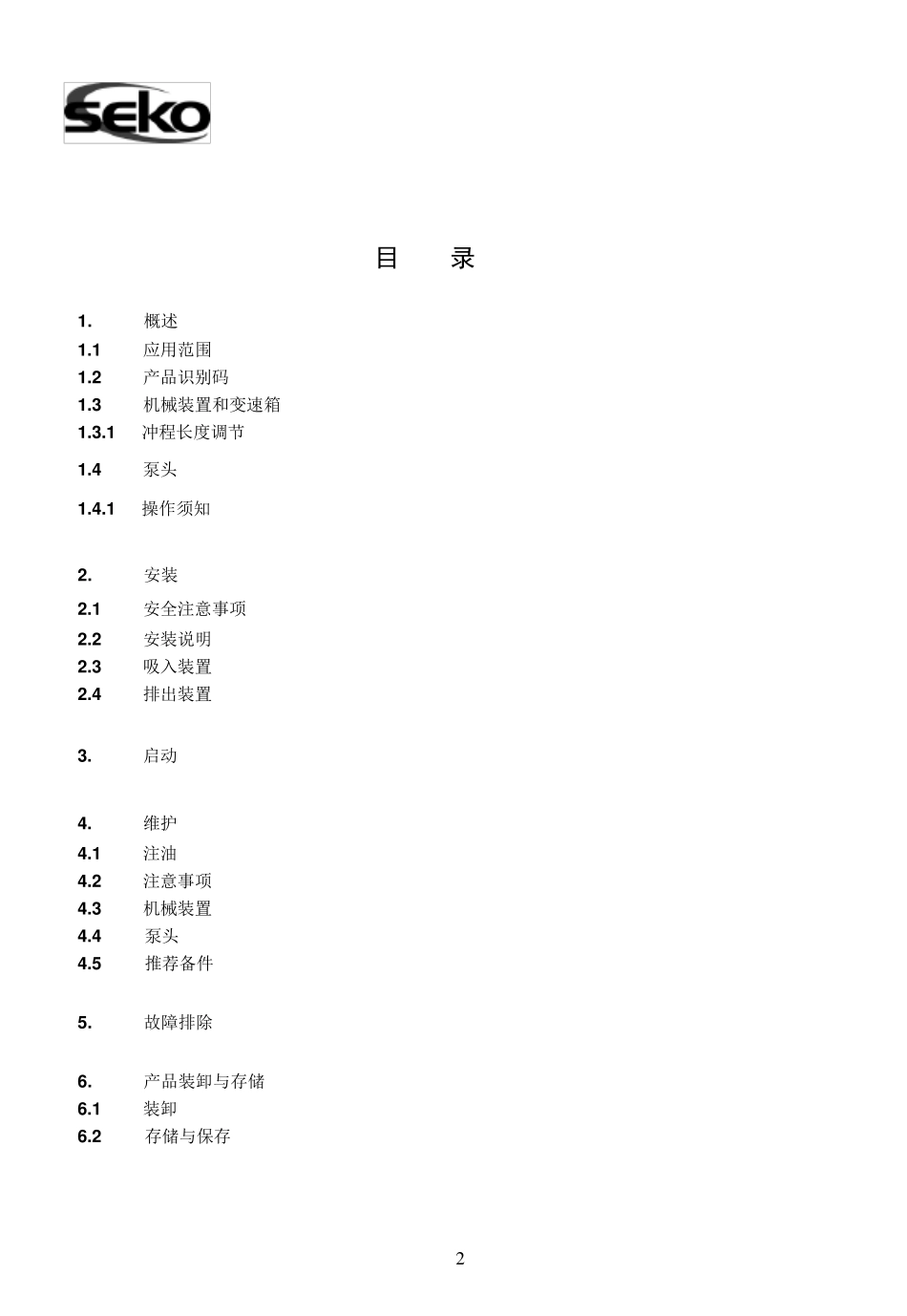

1 欢迎用户使用Seko 产品，为了帮您正确地安装和使用计量泵，我们编写了此手册。 在安装和启动泵前，请仔细阅读此操作手册的全部内容，产品质量保证不包括因使用不当而 导致的损坏。 本手册的内容如有修改，恕不另行通知。 2 目 录 1 . 概述 1 .1 应用范围 1 .2 产品识别码 1 .3 机械装置和变速箱 1 .3 .1 冲程长度调节 1 .4 泵头 1 .4 .1 操作须知 2 . 安装 2 .1 安全注意事项 2 .2 安装说明 2 .3 吸入装置 2 .4 排出装置 3 . 启动 4 . 维护 4 .1 注油 4 .2 注意事项 4 .3 机械装置 4 .4 泵头 4 .5 推荐备件 5 . 故障排除 6 . 产品装卸与存储 6 .1 装卸 6 .2 存储与保存 3 安装步骤图解 1 ．泵头 2 ．机械装置 3 . 手动冲程调节旋钮 4 . 电机 计量泵是一种往复运动的容积式泵，其主要部件为：动力装置（通常为一个电机）， 传动装置， 机械装置， 冲程长度调节旋钮，触液端。 此计量泵的设计符合意大利安全和事故防范条例的要求。 安全注意事项： 警告：如超过允许的最大流量，必须相应的降低压力（例如，用降压阀） 启动计量泵前，请仔细确认以下四项： 1 、驱动装置与电源是否分离。 2 、泵头和管道是否被降压。 3 、装卸前触液端是否被清洗过。 4 、依据当地规定，是否采取了保护工作人员安全措施。 1 .1 应用范围 计量泵是一种能精确进行流体转移和投加的机械装置，还能通过冲程调节装置来调节流量。 4 为了达到理想的投药状态，用户须根据投药量和待加化学品的属性，选择合适的型号。 如用户需要投加新的化学品，请跟我司技术部联系。 1.2 产品确认码 实际尺寸：mm 28.5x38 1、 型号 2、 系列号 3、 流量 4、 最大压力 5、 参考 1.3 机械装置和传动装置 机械装置把电机的电能转换为动能, 推动柱塞往复运动。 流量手动调节 只有在如下理想运行状态下，泵才能完成精确投药。即： 恒定速度，压力和粘度。 所有带有手动调节旋钮的泵，均能在达到100%调节状态时正常工作。 如电器能适用于泵, 请阅读手册内容。 MS0 流量从 100% 到0 的变化是通过顺时针调节手动旋钮来实现的。 5 1.4 泵头 1.4.1 机械隔膜式 图A 活塞杆与隔膜相连接。 活塞杆驱动隔膜往复运动且将空气与泵头相分离，吸入阀和排液阀在正压和负压状态下运行。 吸入冲程 吸入时，由于吸入压力与腔内的压力有差异，导致吸...
