SGL8022W规格说明书V1.4VIP免费

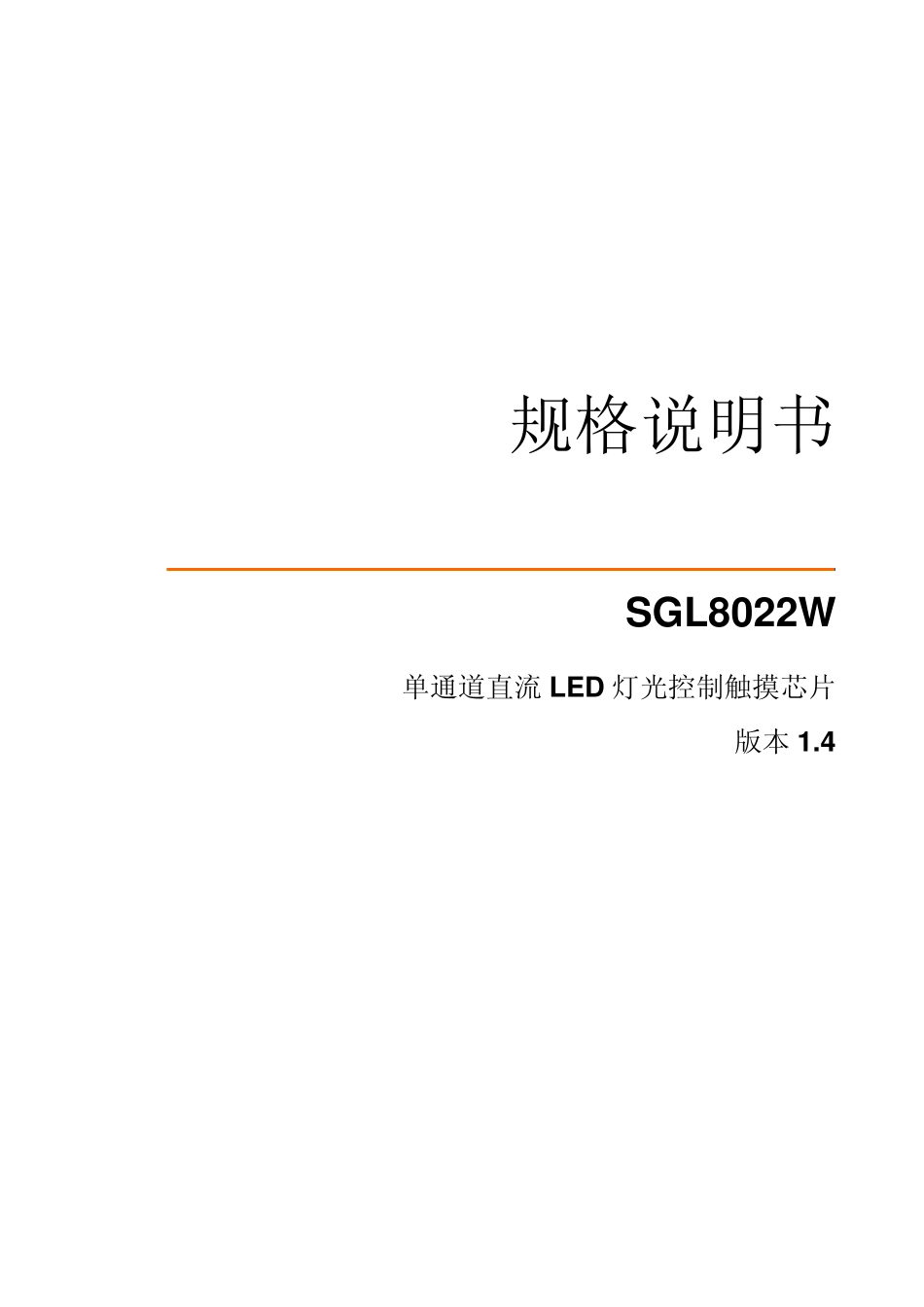

SGL8022W规格说明书V1.4_第1页
1/9

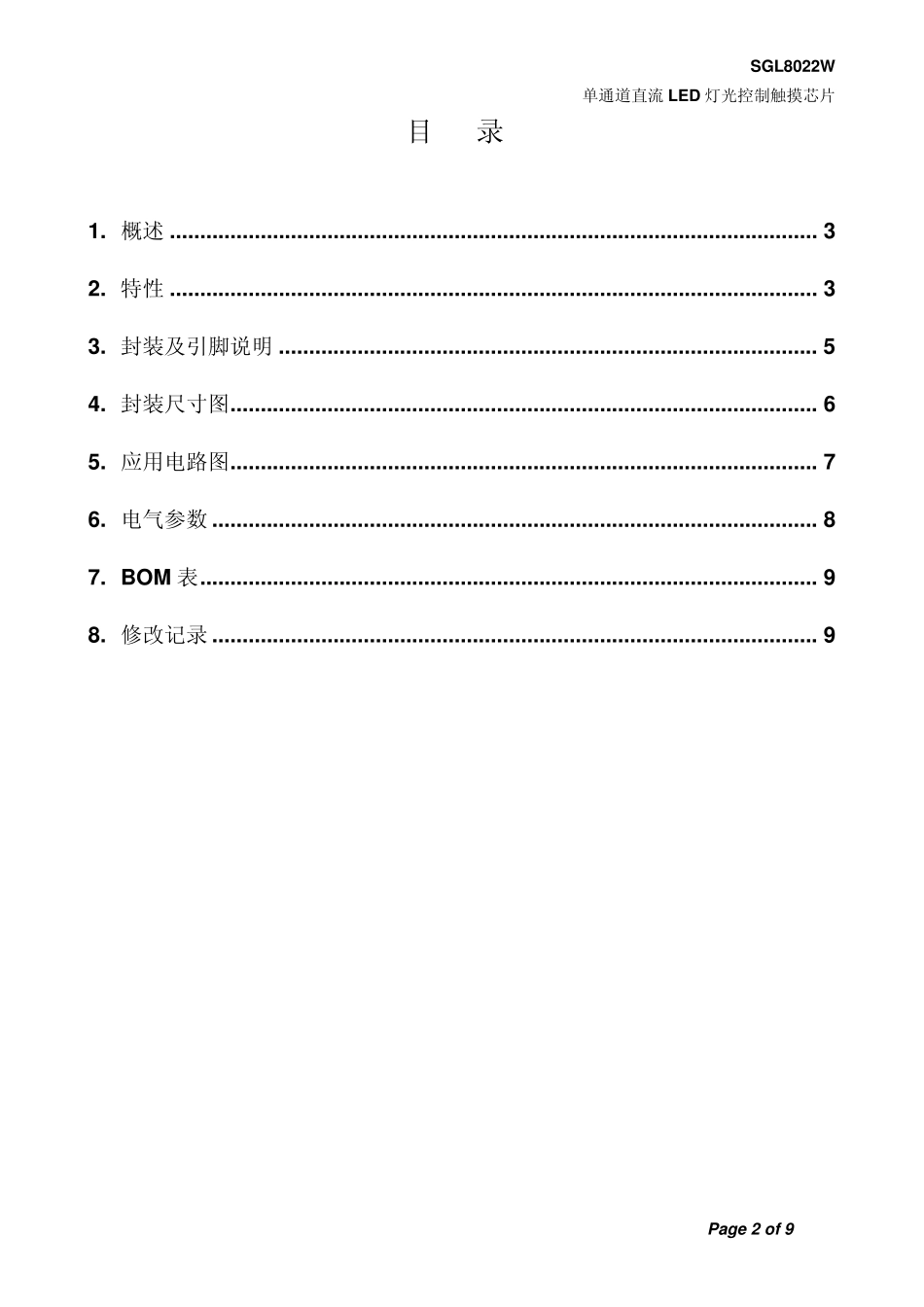

SGL8022W规格说明书V1.4_第2页
2/9

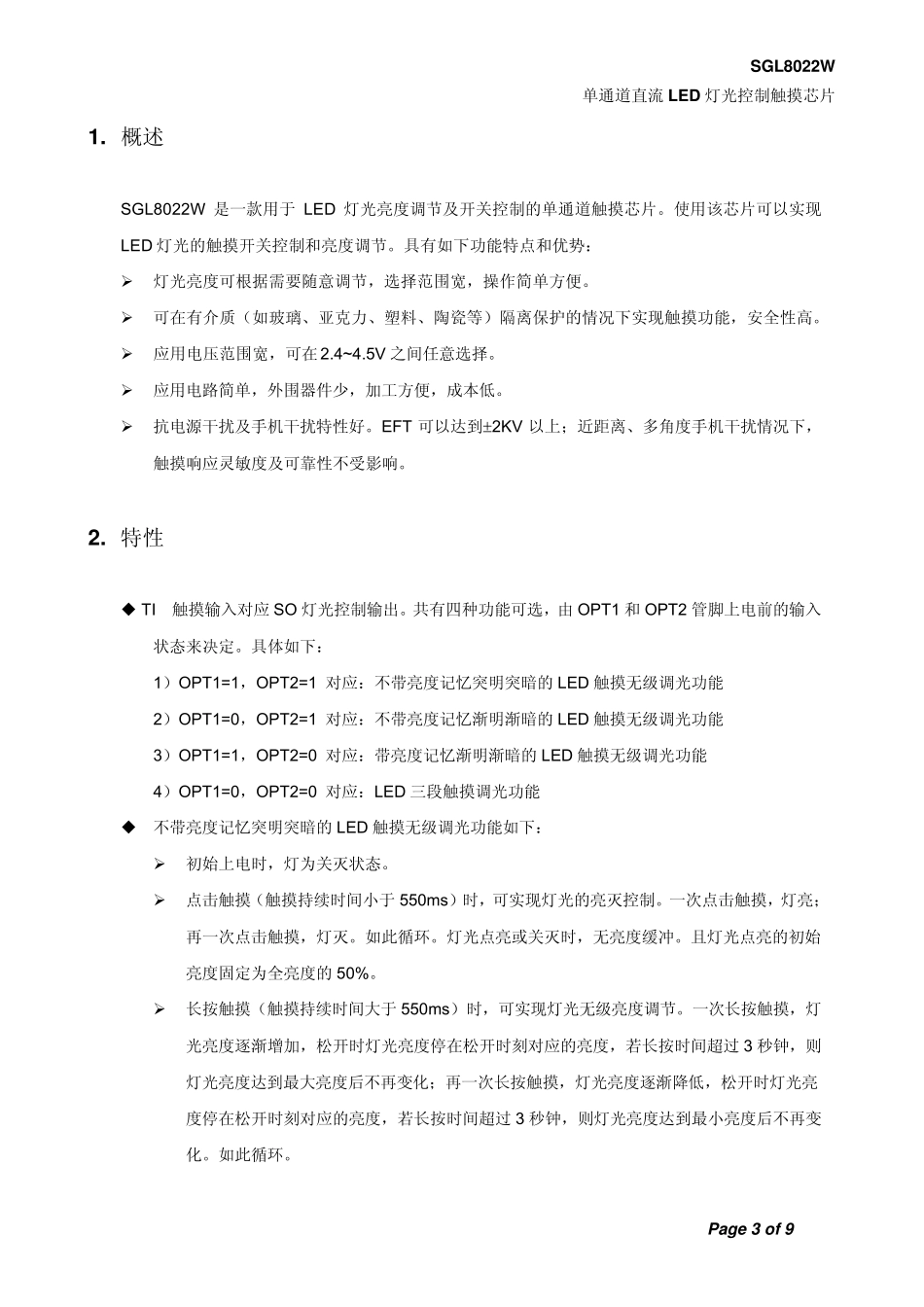

SGL8022W规格说明书V1.4_第3页
3/9
规格说明书 SGL8022W 单通道直流 LED 灯光控制触摸芯片 版本 1.4 Pag e 2 o f 9 SGL8022W单通道直流LED 灯光控制触摸芯片目 录 1. 概述........................................................................................................... 3 2. 特性........................................................................................................... 3 3. 封装及引脚说明......................................................................................... 5 4. 封装尺寸图................................................................................................. 6 5. 应用电路图................................................................................................. 7 6. 电气参数.................................................................................................... 8 7. BOM 表...................................................................................................... 9 8. 修改记录.................................................................................................... 9 Pag e 3 o f 9 SGL8022W单通道直流LED 灯光控制触摸芯片1. 概述 SGL8022W 是一款用于LED 灯光亮度调节及开关控制的单通道触摸芯片。使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。具有如下功能特点和优势: ¾ 灯光亮度可根据需要随意调节,选择范围宽,操作简单方便。 ¾ 可在有介质(如玻璃、亚克力、塑料、陶瓷等)隔离保护的情况下实现触摸功能,安全性高。 ¾ 应用电压范围宽,可在2.4~4.5V 之间任意选择。 ¾ 应用电路简单,外围器件少,加工方便,成本低。 ¾ 抗电源干扰及手机干扰特性好。EFT 可以达到±2KV 以上;近距离、多角度手机干扰情况下,触摸响应灵敏度及可靠性不受影响。 2. 特性  TI触摸输入对应 SO 灯光控制输出。共有四种功能可选,由 OPT1 和OPT2 管脚上电前的输入状态来决定。具体如下: 1)OPT1=1,OPT2=1 对应:不带亮度记忆突明突暗的LED 触摸无级调光功能 2)OPT1=0,OPT2=1 对应:不带亮度记忆渐明渐暗的LED 触摸无级调光功能 3)OPT1=1,OPT2=0 对应:带亮度记忆渐明渐暗的LED 触摸无级调光功能 4)OPT1=0,...
