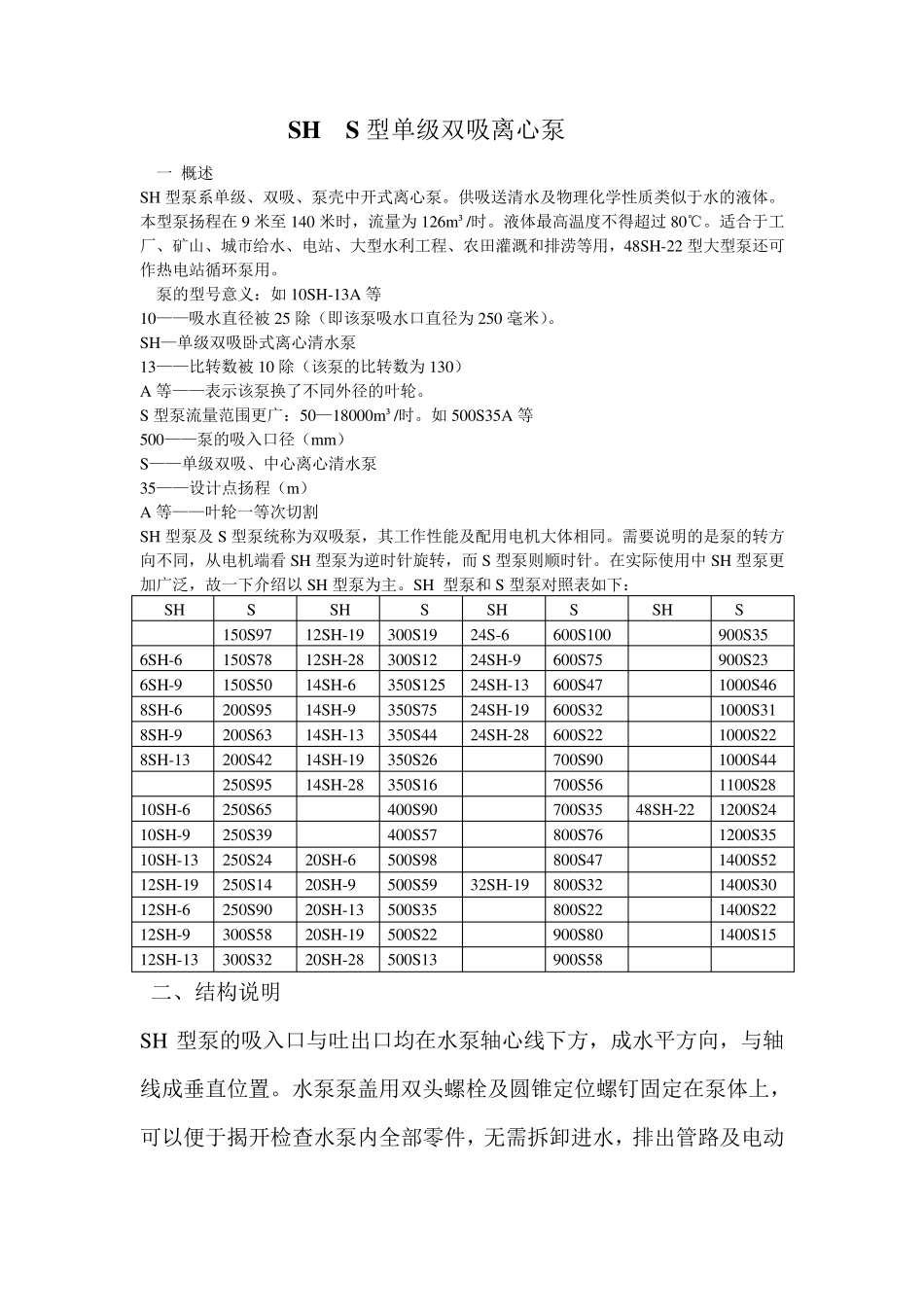

SH S型单级双吸离心泵 一 概述 SH 型泵系单级、双吸、泵壳中开式离心泵。供吸送清水及物理化学性质类似于水的液体。 本型泵扬程在9 米至140 米时，流量为126m ³/时。液体最高温度不得超过80℃。适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22 型大型泵还可作热电站循环泵用。 泵的型号意义：如10SH-13A 等 10——吸水直径被 25 除（即该泵吸水口直径为250 毫米）。 SH—单级双吸卧式离心清水泵 13——比转数被 10 除（该泵的比转数为130） A 等——表示该泵换了不同外径的叶轮。 S 型泵流量范围更广：50—18000m ³/时。如500S35A 等 500——泵的吸入口径（m m ） S——单级双吸、中心离心清水泵 35——设计点扬程（m ） A 等——叶轮一等次切割 SH 型泵及S 型泵统称为双吸泵，其工作性能及配用电机大体相同。需要说明的是泵的转方向不同，从电机端看 SH 型泵为逆时针旋转，而 S 型泵则顺时针。在实际使用中SH 型泵更加广泛，故一下介绍以 SH 型泵为主。SH 型泵和S 型泵对照表如下： SH S SH S SH S SH S 150S97 12SH-19 300S19 24S-6 600S100 900S35 6SH-6 150S78 12SH-28 300S12 24SH-9 600S75 900S23 6SH-9 150S50 14SH-6 350S125 24SH-13 600S47 1000S46 8SH-6 200S95 14SH-9 350S75 24SH-19 600S32 1000S31 8SH-9 200S63 14SH-13 350S44 24SH-28 600S22 1000S22 8SH-13 200S42 14SH-19 350S26 700S90 1000S44 250S95 14SH-28 350S16 700S56 1100S28 10SH-6 250S65 400S90 700S35 48SH-22 1200S24 10SH-9 250S39 400S57 800S76 1200S35 10SH-13 250S24 20SH-6 500S98 800S47 1400S52 12SH-19 250S14 20SH-9 500S59 32SH-19 800S32 1400S30 12SH-6 250S90 20SH-13 500S35 800S22 1400S22 12SH-9 300S58 20SH-19 500S22 900S80 1400S15 12SH-13 300S32 20SH-28 500S13 900S58 二、结构说明 SH 型泵的吸入口与吐出口均在水泵轴心线下方，成水平方向，与轴线成垂直位置。水泵泵盖用双头螺栓及圆锥定位螺钉固定在泵体上，可以便于揭开检查水泵内全部零件，无需拆卸进水，排出管路及电动机，因此检修极为方便。 SH 型泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承体。如图 1 所示 泵体：铸铁制成。与泵盖构成叶轮的工作室，进、出水流道德法...
