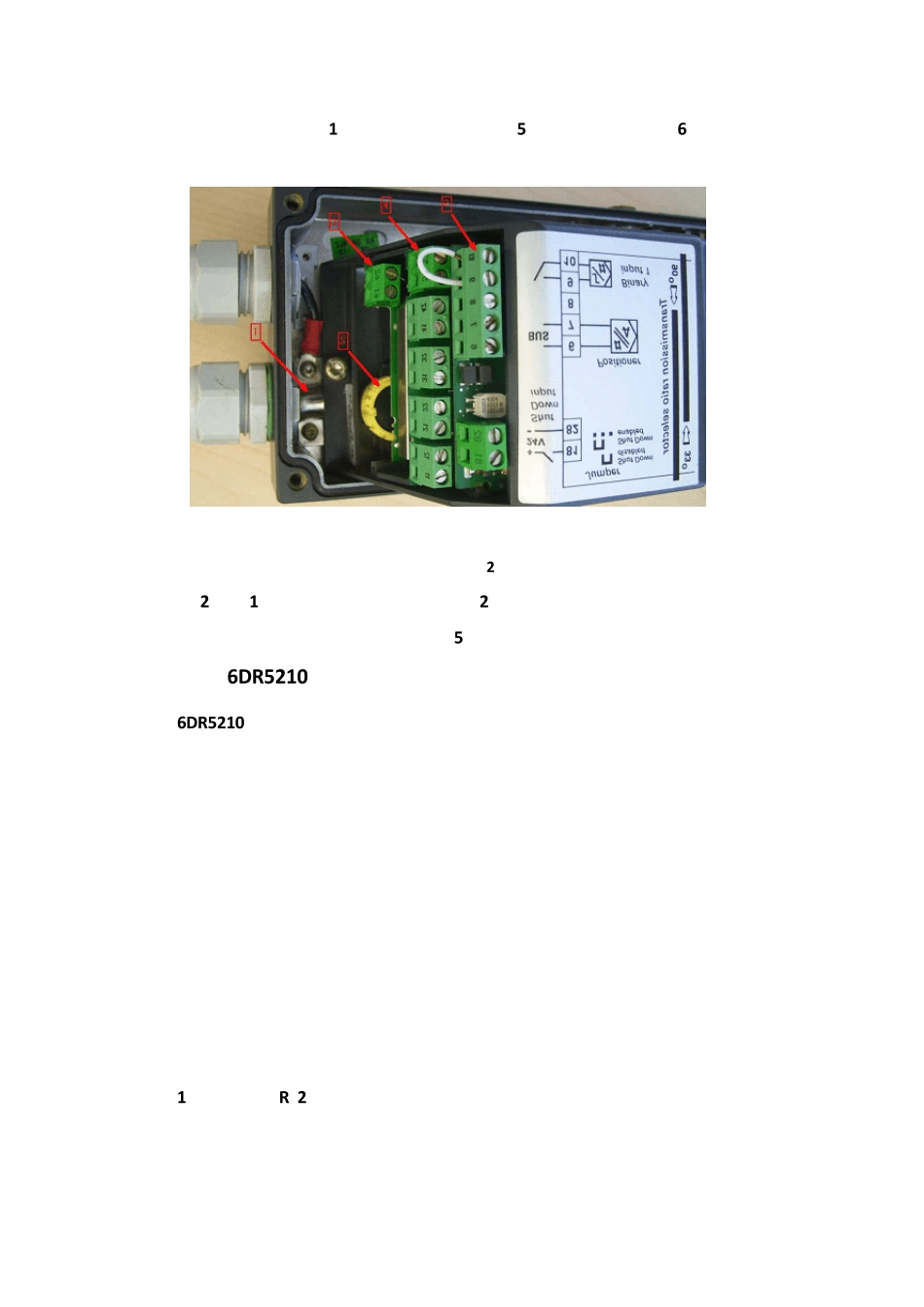

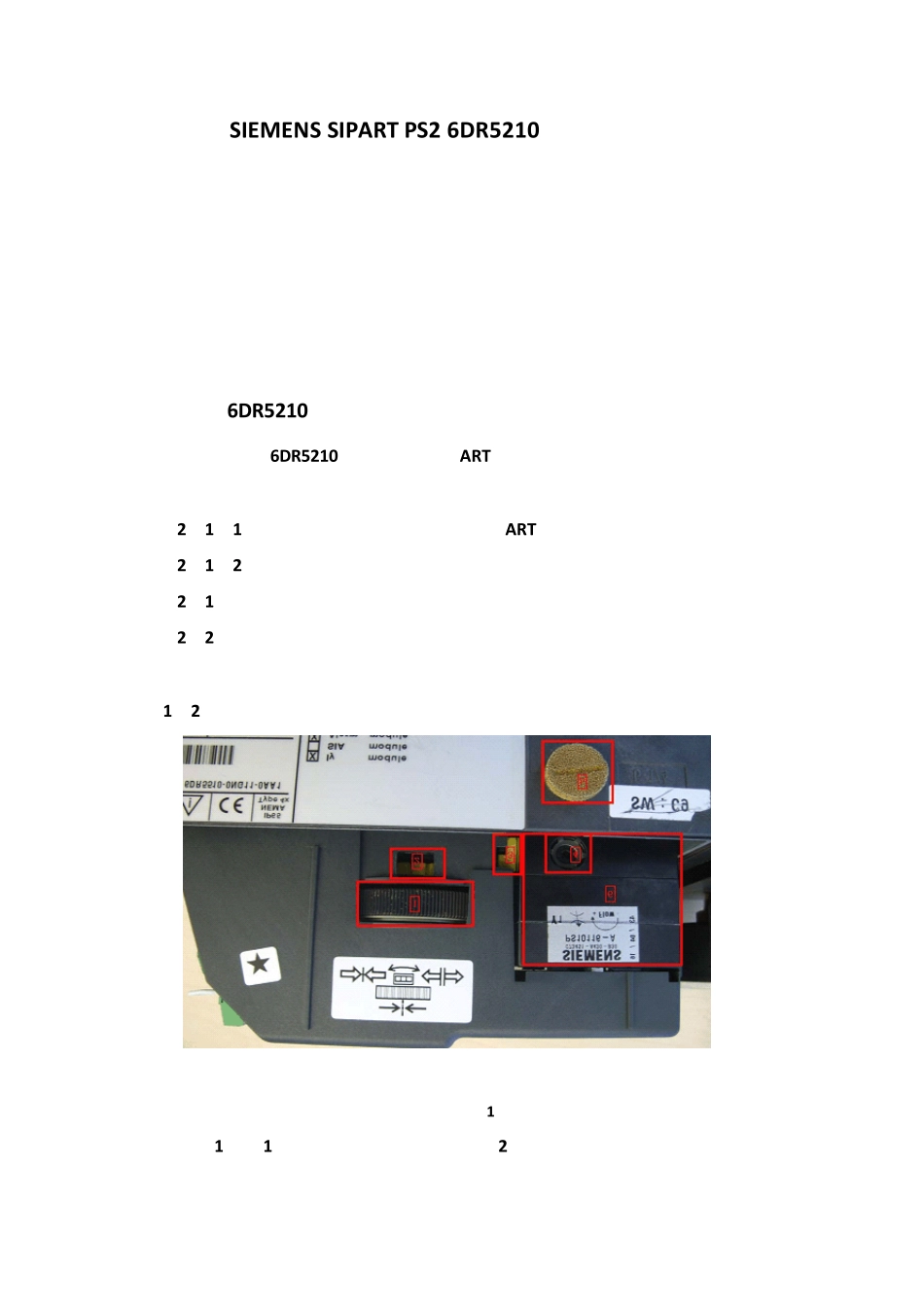

SIEMENS SIPART PS2 6 DR5 2 1 0 定位器讲课稿讲师：刘莹一、简介调节阀是控制系统的终端，一旦其发生故障，将直接影响装置的安全运行，对生产过程影响非常大。运用智能阀门定位器，能够更好的改善调节阀的流量特性和性能，提升生产控制能力，为装置的安全稳定生产提供保障。 西门子定位器是应用最广泛的智能电气阀门定位器，可用于直行程和角行程的阀门。二、6 DR5 2 1 0 定位器的组成简单的说，6 DR5 2 1 0 是一种具有 HART通信协议的阀门定位器，由三部分组成：2 .1 .1、微处理器电子控制的模件，包括 HART通信模块和就地用户界面开关；2 .1 .2、电/气动转换器模件的压电阀；2 .1 .3、阀位传感器。2 .2、阀门定位器内部各部件的位置阀门定位器在安装接线、初始化和使用过程中，需要设置和调节一些小部件，图 1 、2 介绍了各部件的具体位置。图 1图 1 中，1 是滑动摩擦离合器调节轮，2 是滑动摩擦离合器锁紧轮，3是传动比例选择杆，4是 Y1输出限流器调节螺钉，5 是排气口消声器，6 是单作用压电阀。图 2图 2 中，1 是 PA总线屏蔽接地卡子， 2 是传动比例选择杆的锁紧轮，3是位置反馈 Iy模块，4是 Alarm报警模块，5 是 PA总线阀门定位器主板。三、6 DR5 2 1 0 的工作原理6 DR5 2 1 0 采用微处理器对给定值和位置反馈作比较。如果微处理器检测到偏差，它就用一个五步开关程序来控制压电阀，压电阀进而调节进入执行机构气室的气流量。五步为：第一步确定阀门定位器的正反作用第二步确定阀门定位器的零点和量程第三步确定阀门的开关时间第四步确定最小的定位增量第五步根据执行机构实际情况优化瞬态响应四、西门子定位器与传统定位器的优势1 、SIPARTPS2智能阀门定位器电子控制单元采用了微处理器，控制阀门开度的输入信号和阀位的反馈信号，通过 CPU运算处理，输出给压电阀，压电阀接收到的信号是脉宽可调的脉冲信号，使阀门的控制精度更高。由于采用了压电阀作为电气转换的元件，压电阀只有在阀门有偏差并执行调节动作时才耗气，所以可以实现低耗能的目的。传统机械式喷嘴挡板阀门定位器，不管是否有调节动作，喷嘴一直有气源消耗，所以消耗的能源相当可观，一般相当于智能阀门定位器耗气的 10～20倍。机械式阀门定位器的零点和量程调节都是借助于平衡弹簧，调试过程繁琐，长期稳定性差。2、故障诊断和监控功能，西门子 SIPARTPS2智能阀门定位器与一般阀门定位器的最大的区别在于...
