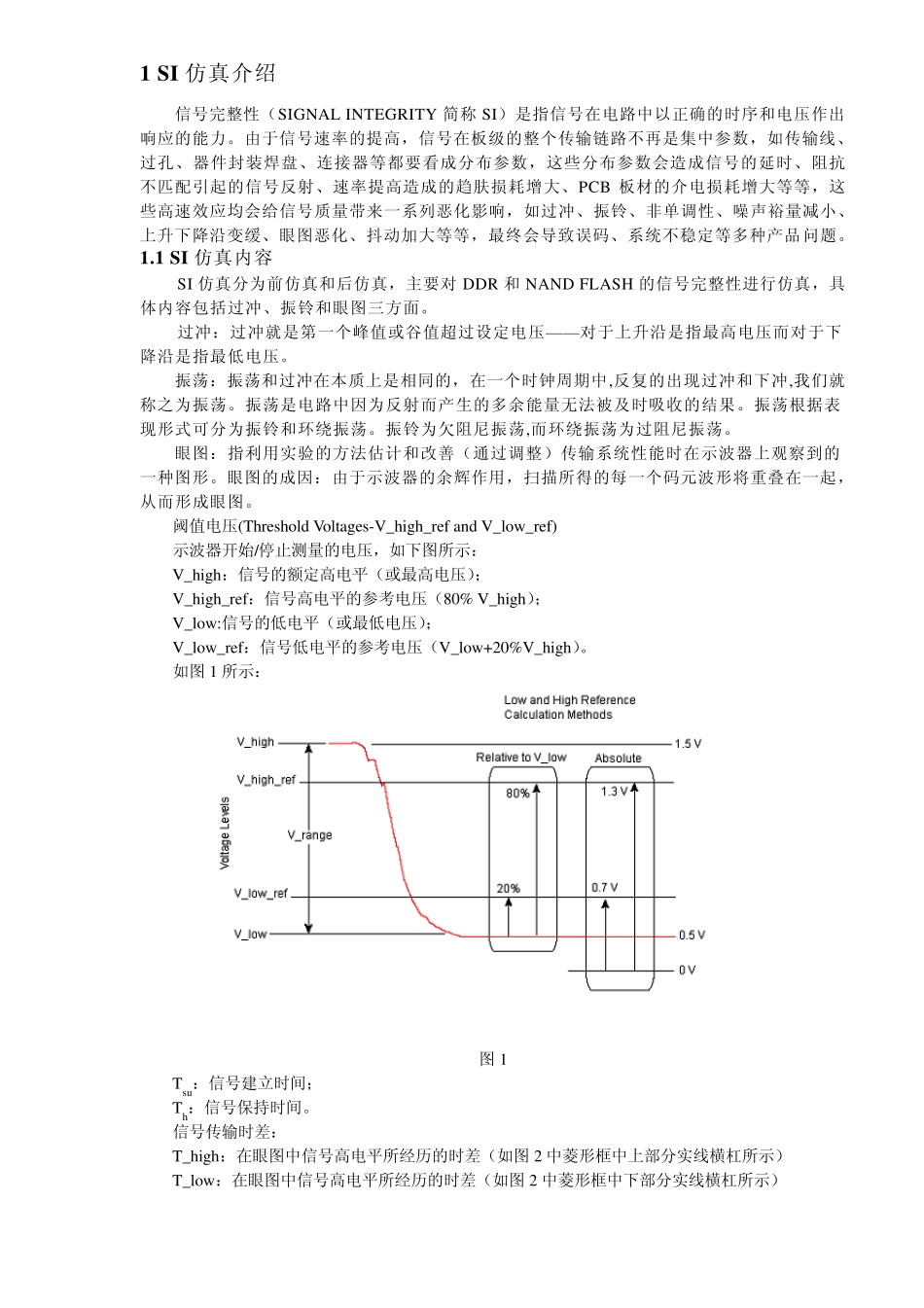

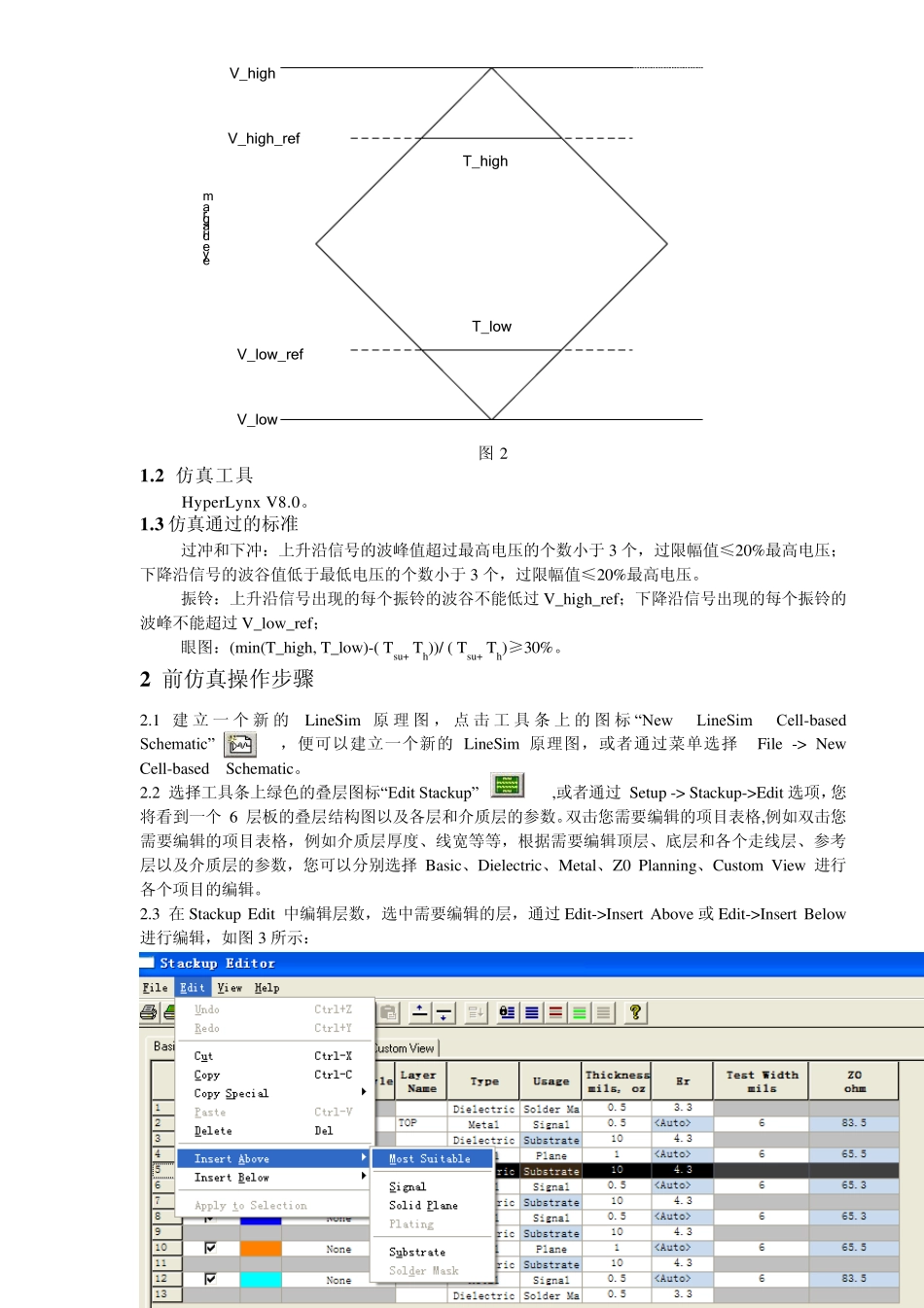

1 S I 仿真介绍 信号完整性（SIGNAL INTEGRITY 简称SI）是指信号在电路中以正确的时序和电压作出响应的能力。由于信号速率的提高，信号在板级的整个传输链路不再是集中参数，如传输线、过孔、器件封装焊盘、连接器等都要看成分布参数，这些分布参数会造成信号的延时、阻抗不匹配引起的信号反射、速率提高造成的趋肤损耗增大、PCB 板材的介电损耗增大等等，这些高速效应均会给信号质量带来一系列恶化影响，如过冲、振铃、非单调性、噪声裕量减小、上升下降沿变缓、眼图恶化、抖动加大等等，最终会导致误码、系统不稳定等多种产品问题。 1.1 S I 仿真内容 SI 仿真分为前仿真和后仿真，主要对 DDR 和NAND FLASH 的信号完整性进行仿真，具体内容包括过冲、振铃和眼图三方面。 过冲：过冲就是第一个峰值或谷值超过设定电压——对于上升沿是指最高电压而对于下降沿是指最低电压。 振荡：振荡和过冲在本质上是相同的，在一个时钟周期中,反复的出现过冲和下冲,我们就称之为振荡。振荡是电路中因为反射而产生的多余能量无法被及时吸收的结果。振荡根据表现形式可分为振铃和环绕振荡。振铃为欠阻尼振荡,而环绕振荡为过阻尼振荡。 眼图：指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。眼图的成因：由于示波器的余辉作用，扫描所得的每一个码元波形将重叠在一起，从而形成眼图。 阈值电压(Threshold Voltages-V_high_ref and V_low _ref) 示波器开始/停止测量的电压，如下图所示： V_high：信号的额定高电平（或最高电压）； V_high_ref：信号高电平的参考电压（80% V_high）； V_low :信号的低电平（或最低电压）； V_low _ref：信号低电平的参考电压（V_low +20%V_high）。 如图 1 所示： 图 1 Tsu：信号建立时间； Th：信号保持时间。 信号传输时差： T_high：在眼图中信号高电平所经历的时差（如图 2 中菱形框中上部分实线横杠所示） T_low ：在眼图中信号高电平所经历的时差（如图 2 中菱形框中下部分实线横杠所示） V_highV_high_refV_low_refV_lowT_highT_loweye diagram 图2 1 .2 仿真工具 HyperLynx V8.0。 1 .3 仿真通过的标准 过冲和下冲：上升沿信号的波峰值超过最高电压的个数小于3 个，过限幅值≤20%最高电压； 下降沿信号的波谷值低于最低电压的个数小于3 个，过限幅值≤20%最高电压。 振铃：上升沿信号出现的每个振铃的波谷不能低过V_h...
