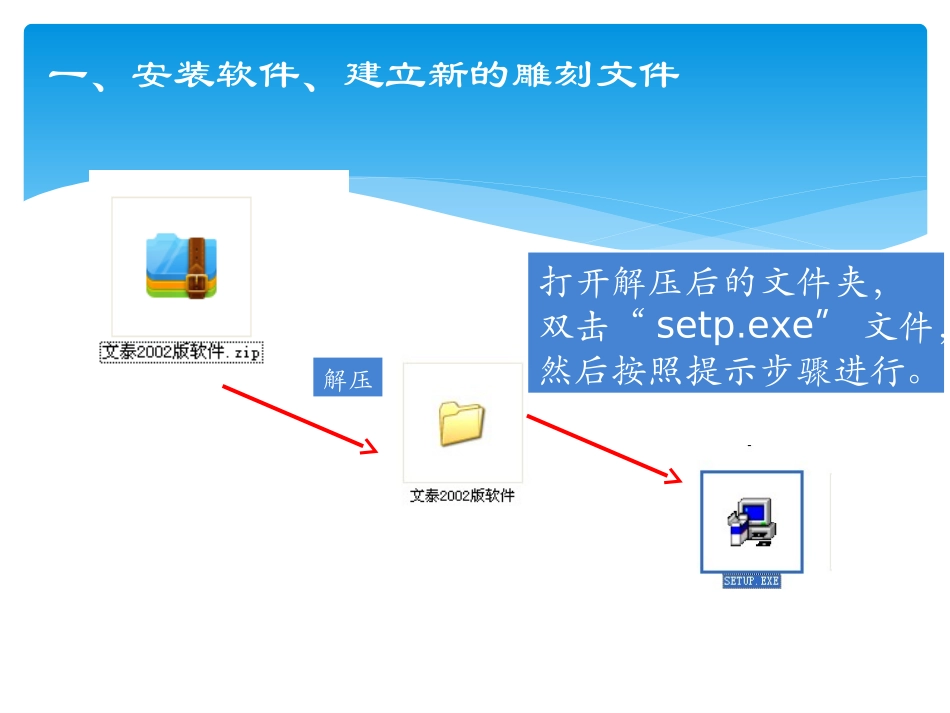

2002文泰雕软件入门电子设备车间一、安装软件、建立新的雕刻文件解压打开解压后的文件夹，双击“setp.exe”文件，然后按照提示步骤进行。建立新的雕刻文件双击安装完成后，桌面会生成三个快捷方式图标，“激”和“章”的图标没有用。可以直接删除。只保留“雕”就可以了。双击“雕”。建立新的雕刻文件软件会提示如下图框。咱们段用的雕刻板规格都是580*890的。所以需要在相关数据栏内预先输入，图板的尺寸，图板一般都选用“纵向”。然后单击“创建新文件”按钮。三、认识排版工具条a.新建：创建一个新文档。b.打开：打开一个已存在的文档。c.保存：保存当前文档。d.剪切：剪切所选择的内容并送入剪贴板。e.复制：复制当前选定内容并送入剪贴板。f.粘贴板：插入剪贴板中内容到当前排版版面。g.批量复制：快速复制目标内容。H.沿线粘贴：可旋转角度粘贴内容。i.撤消：取消上次操作。j.重复：重复已撤消的最后一个操作。k.图像转换：将图像转换成曲线。l.版面大小：修改用户定义的版面大小。m.打印：打印当前文档。n.打印预览：按打印效果显示。o.刻绘输出：把当前文档送到刻字机输出。p.重画：屏幕显示出现错误时，重新刷新显示整个窗口。q.关于：显示程序信息，版本号和著作权。（一）常用工具条abcdefghijklmnopq三、排版工具条（一）缩放工具箱a.放大两倍：以光标所在位置为中心，将版面放大两倍。b.缩小两倍：以光标所在位置为中心，将版面缩小两倍。c.拉框放大：将矩形框所选中的区域放大到整个版面。d.移动：将光标所在的位置移动到窗口中心。e.整页显示：将整个版面的内容显示在窗口中。f.上一次：恢复到上一次显示状态。g.下一次：重复最后一次取消的显示状态。abcdefga.语言选择。b.字体组：选择相应的字体组。c.字体名：选择字体名称。d.字体类型：选择合适的字体类型。e.字体高度：选择字体的高度。f.字体宽度：选择字体的宽度。三、排版工具条（一）字体工具条abcdefg.绝对字号：使选中的文字的大小与设定值尽可能一致。h.文字加框：给所选的文字加一外框。i.文字属性：修改文字的属性，如倾斜、旋转等。j.快速录入：进入文字块的快速录入状态。k.居左：使所选中的文字以左侧为参考点进行对齐。l.居中：使所选中的文字以中心点为参考点进行对齐。m.居右：使所选中的文字以右侧为参考点进行对齐。n.撑满：使所选中的文字在所选择的范围内匀空。三、排版工具条（一）字体工具条ghijklmn三、排版工具条（一）状态工具条（在右侧）abcdefghigklmnoa.选择：进入选择状态。b.文字输入：进入文字输入状态。c.节点编辑：进入节点编辑状态。d.连筯字编辑：将所选文字，编辑成连筯字。e.图库I：显示或隐藏图库。f.图库II：显示或隐藏图库。g.绘图工具箱：显示或隐藏绘图工具箱。h.表格工具箱：显示或隐藏表格工具箱。i.调色板：显示和修改颜色对应表。j.局部填充：对物体进行局部的颜色填充。k.排版工具箱：显示或隐藏排版工具箱。l.对齐工具箱：显示或隐藏对齐工具箱。m.组合成图形：将所选中的对象组合成一个图形。n.分割成图形：将所选中的对象分割成一个图形。o.分解：将选中的文字块按需求分解为独立的文字单元。三、排版工具条（一）雕刻工具条a.计算二维路径：计算二维雕刻时的刀具路径。（常用）b.计算三维路径：计算三维雕刻时的刀具路径。c.计算割字路径：计算割字时的刀具路径。（常用）d.删除雕刻路径：全部或部分删除已计算的雕刻路径。e.检查错误：检查选中的图形是否有相交、交叉等错误。f.雕刻输出：把当前计算好的刀具路径送到雕刻机输出。g.保存雕刻路径：将计算好的雕刻路径存为G代码文件。abcdefg文泰刻绘软件的鼠标有多种操作状态，不同的操作状态，鼠标和键盘的反应是不相同的。各个操作状态可以相互切换。主要有以下几种状态：1.选择状态在此状态下的光标显示为“十”字型，用户可以用鼠标或键盘来选择、移动或缩放物体。2.文字录入状态在此状态下的光标显示为“I”字型，用户可以通过键盘输入文字，或编辑修改已输入的文字。3.图形输入状态在此状态下的光标随着要输入的图形的不同而不同，如+用户此时可以按下鼠标左键不松手，拖动鼠标输入图形。4.节点...
