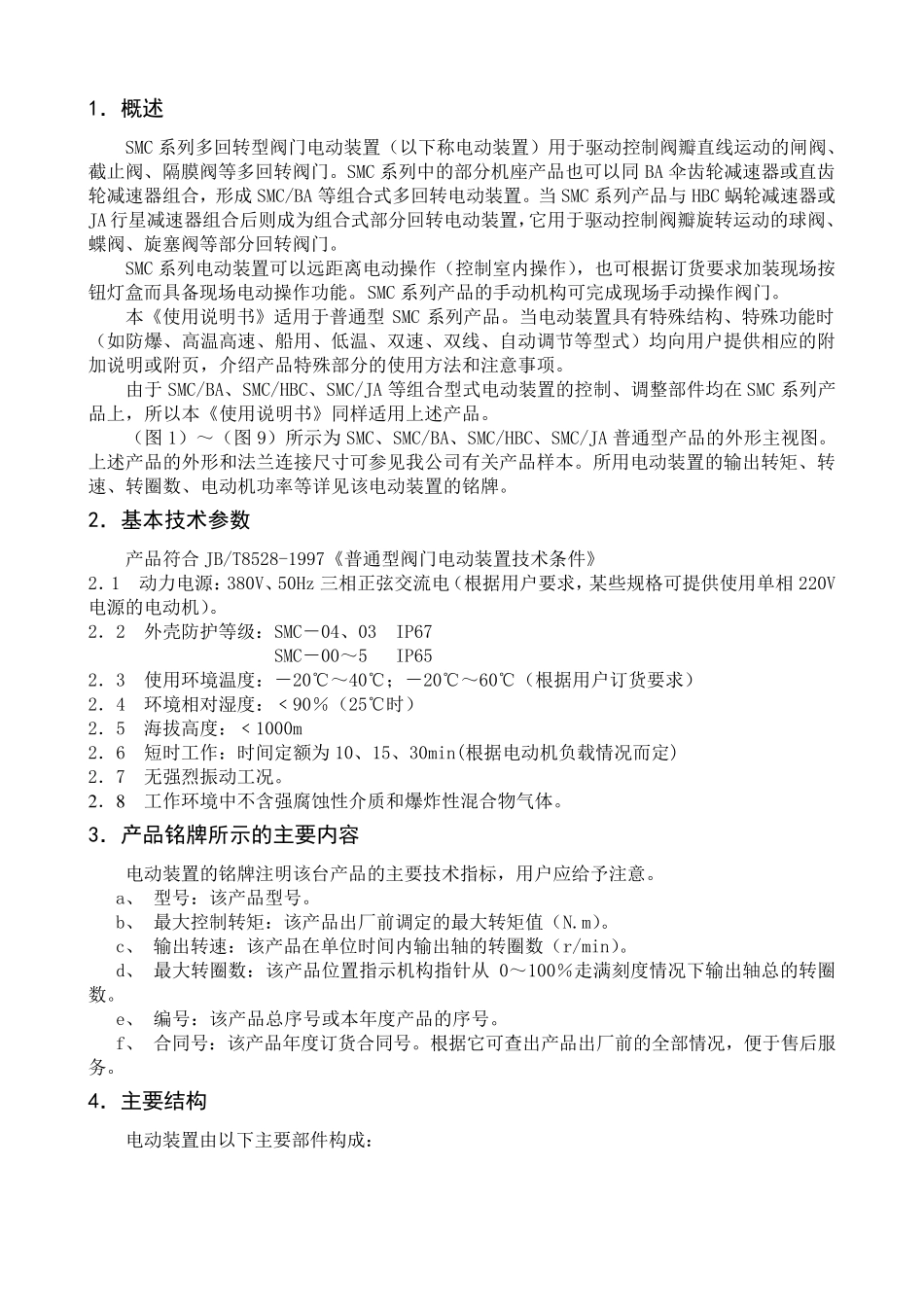

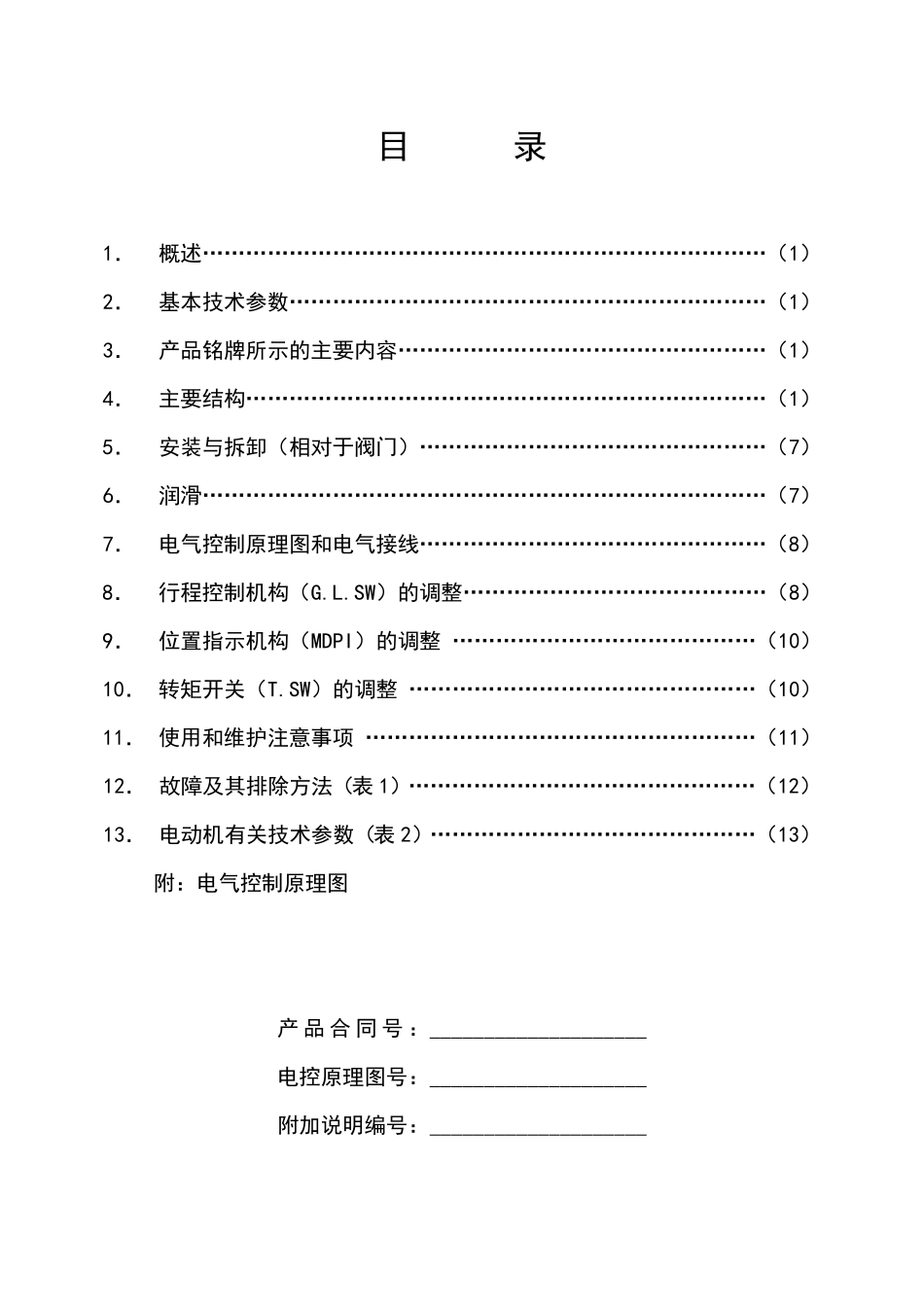

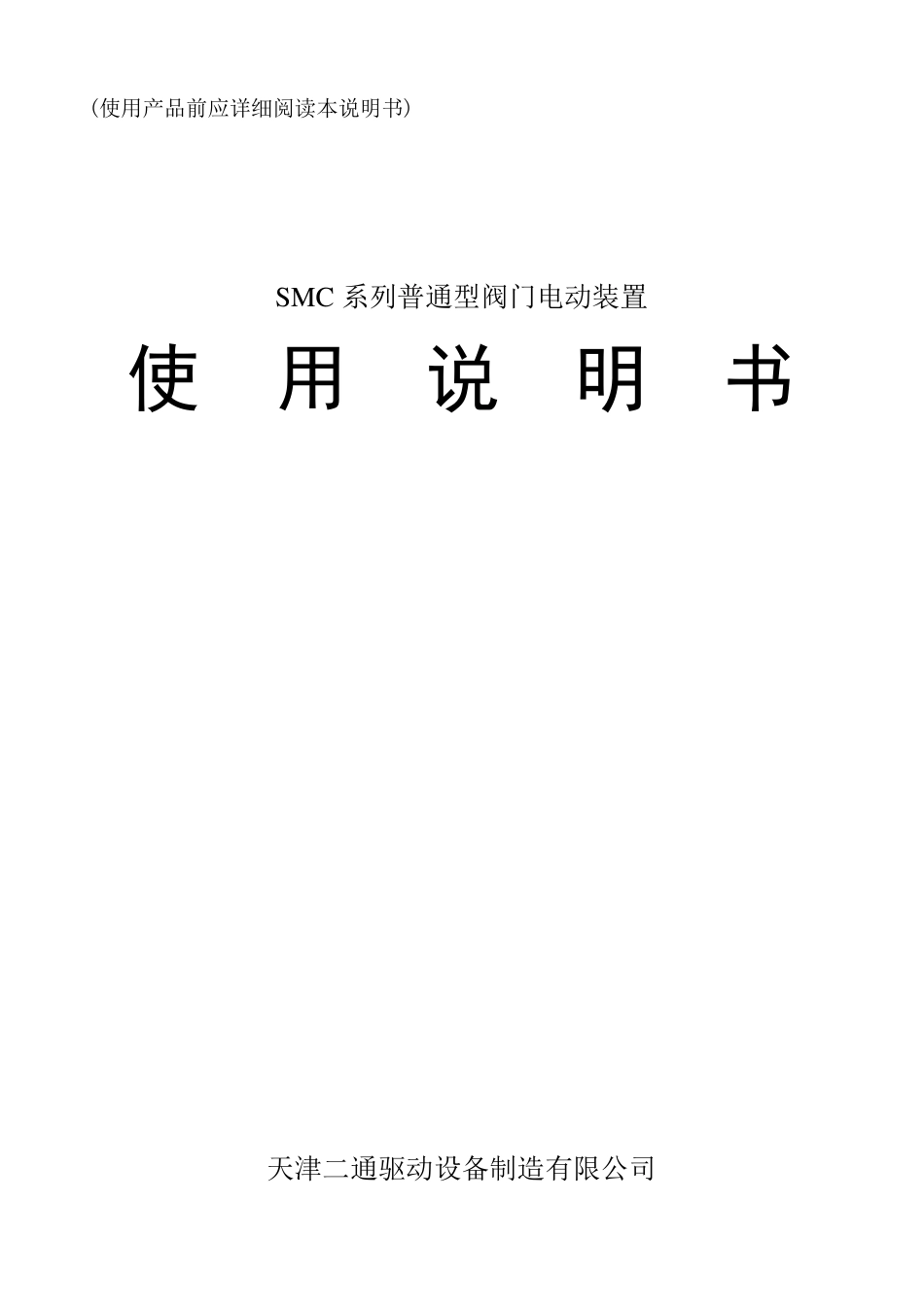

(使用产品前应详细阅读本说明书) SMC 系列普通型阀门电动装置 使 用 说 明 书 天津二通驱动设备制造有限公司 目 录 1． 概述……………………………………………………………………（1） 2． 基本技术参数…………………………………………………………（1） 3． 产品铭牌所示的主要内容……………………………………………（1） 4． 主要结构………………………………………………………………（1） 5． 安装与拆卸（相对于阀门）…………………………………………（7） 6． 润滑……………………………………………………………………（7） 7． 电气控制原理图和电气接线…………………………………………（8） 8． 行程控制机构（G.L.SW）的调整……………………………………（8） 9． 位置指示机构（MDPI）的调整 ……………………………………（10） 10． 转矩开关（T.SW）的调整 …………………………………………（10） 11． 使用和维护注意事项 ………………………………………………（11） 12． 故障及其排除方法（表 1）…………………………………………（12） 13． 电动机有关技术参数（表 2）………………………………………（13） 附：电气控制原理图 产 品 合 同 号 ：____________________ 电控原理图号：____________________ 附加说明编号：____________________ 1．概述 SMC 系 列 多 回 转 型 阀 门 电 动 装 置 （ 以 下 称 电 动 装 置 ） 用 于 驱 动 控 制 阀 瓣 直 线 运 动 的 闸 阀 、截 止 阀 、 隔 膜 阀 等 多 回 转 阀 门 。 SMC 系 列 中 的 部 分 机 座 产 品 也 可 以 同BA 伞 齿 轮 减 速 器 或 直 齿轮 减 速 器 组 合 ， 形 成 SMC/BA 等 组 合 式 多 回 转 电 动 装 置 。 当 SMC 系 列 产 品 与 HBC 蜗 轮 减 速 器 或JA 行 星 减 速 器 组 合 后 则 成 为 组 合 式 部 分 回 转 电 动 装 置 ，它 用 于 驱 动 控 制 阀 瓣 旋 转 运 动 的 球 阀 、蝶 阀 、 旋 塞 阀 等 部 分 回 转 阀 门 。 SMC 系 列 电 动 装 置 可 以 远 距 离 电 动 操 作 （ 控 制 室 内 操 作 ）， 也 可 根 据 订 货 要 求 加 装 现 场 按钮 灯 盒 而 具 ...
