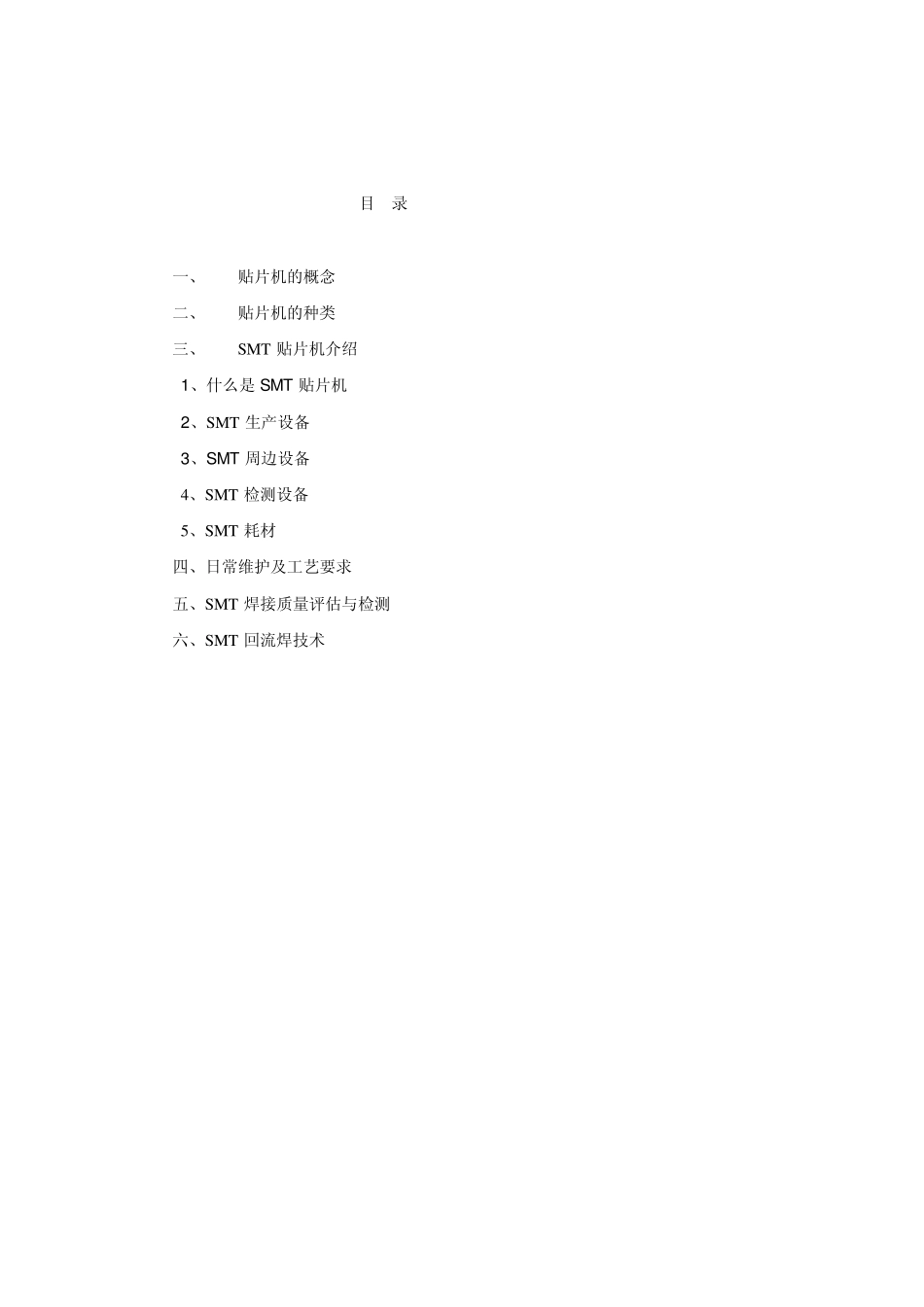

SMT 贴片机实习报告 班 级：电子信息0831 姓 名： 实习地点：北京工业职业技术学院 指导老师：刘老师 目 录 一、 贴片机的概念 二、 贴片机的种类 三、 SMT 贴片机介绍 1、什么是 SMT 贴片机 2、SMT 生产设备 3、SMT 周边设备 4、SMT 检测设备 5、SMT 耗材 四、日常维护及工艺要求 五、SMT 焊接质量评估与检测 六、SMT 回流焊技术 一、贴片机的概念 贴片机：又称“贴装机”、“表面贴装系统”（Surface Mount System），在生产线中，它配置在点胶机或丝网印刷机之后，是通过移动贴装头把表面贴装元器件准确地放置PCB 焊盘上的一种设备。分为手动和全自动两种。 全自动贴片机是用来实现高速、高精度地全自动地贴放元器件的设备，是整个SMI、生产中最关键、最复杂的设备。贴片机是 SMT 的生产线中的主要设备， 现在，贴片机已从早期的低速机械贴片机发展为高速光学对中贴片机，并向多功能、柔性连接模块化发展。 二、贴片机的种类 贴片机的生产厂家很多，则种类也较多。贴片机的分类如下表所示。 贴片机分类形式 贴片机种类 超高速贴片机特点 按速度分 中速贴片机 3千片／h～9千片／h 高速贴片机 9千片／h～4万片／h，采用固定多头(约 6头)或双组贴片头，种类最多，生产厂家最多 超高速贴片机 4万片／h以上，采用旋转式多头系统。Assembleo-FCM型和 FUJI-QP-132型贴片机均装有 16个贴片头，其贴片速度分别达 9．6万片／h和 12．7万片／h 按功能分 高速／超高速贴片机 主要以贴片式元件为主体，贴片器件品种不多 多功能贴片机 也能贴装大型器件和异型器件 按贴装方式分 顺序式贴片机 它是按照顺序将元器件一个一个贴到 PCB上，通常见到的就是该类贴片机 同时式贴片机 使用放置圆柱式元件的专用料斗，一个动作就能将元件全部贴装到 PCB相应的焊盘上。产品更换时，所有料斗全部更换，已很少使用 同时在线式由多个贴片头组合而成，依次同时对一块 PCB贴片，assembleon-FCM就是该类 贴片机 按自动化程度分 全自动机电一体化贴片机 目前大部分贴片机就是该类 手动式贴片机 手动贴片头安装在 Y轴头部，X、Y、e定位可以靠人手的移动和旋转来校正位置，主要用于新产品开发，具有价廉的优点 三、SMT贴片机介绍 1、SMT 就是表面组装技术（Surface Mount Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺。表面贴装技术(Surface Mount Technology简称 S...
