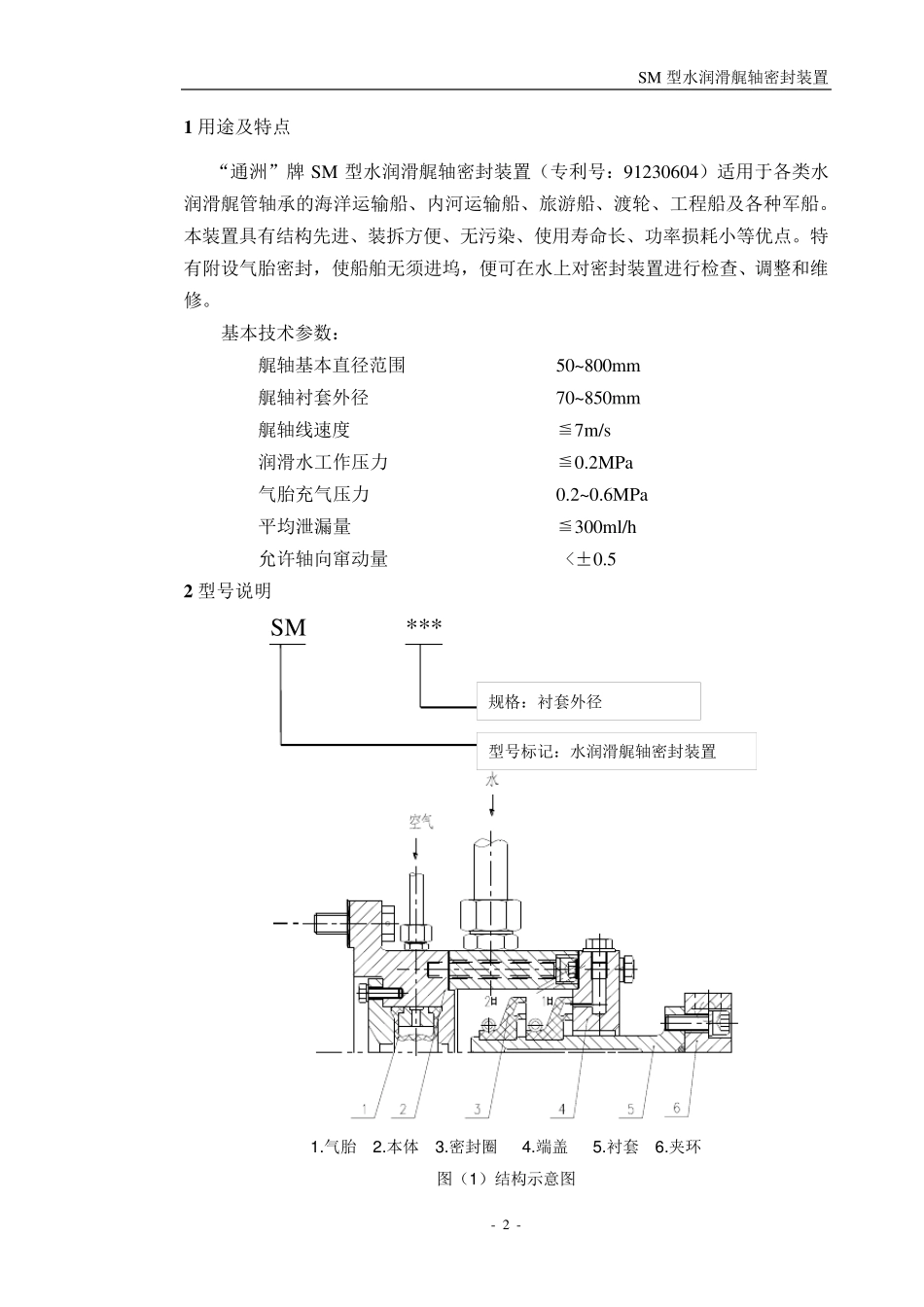

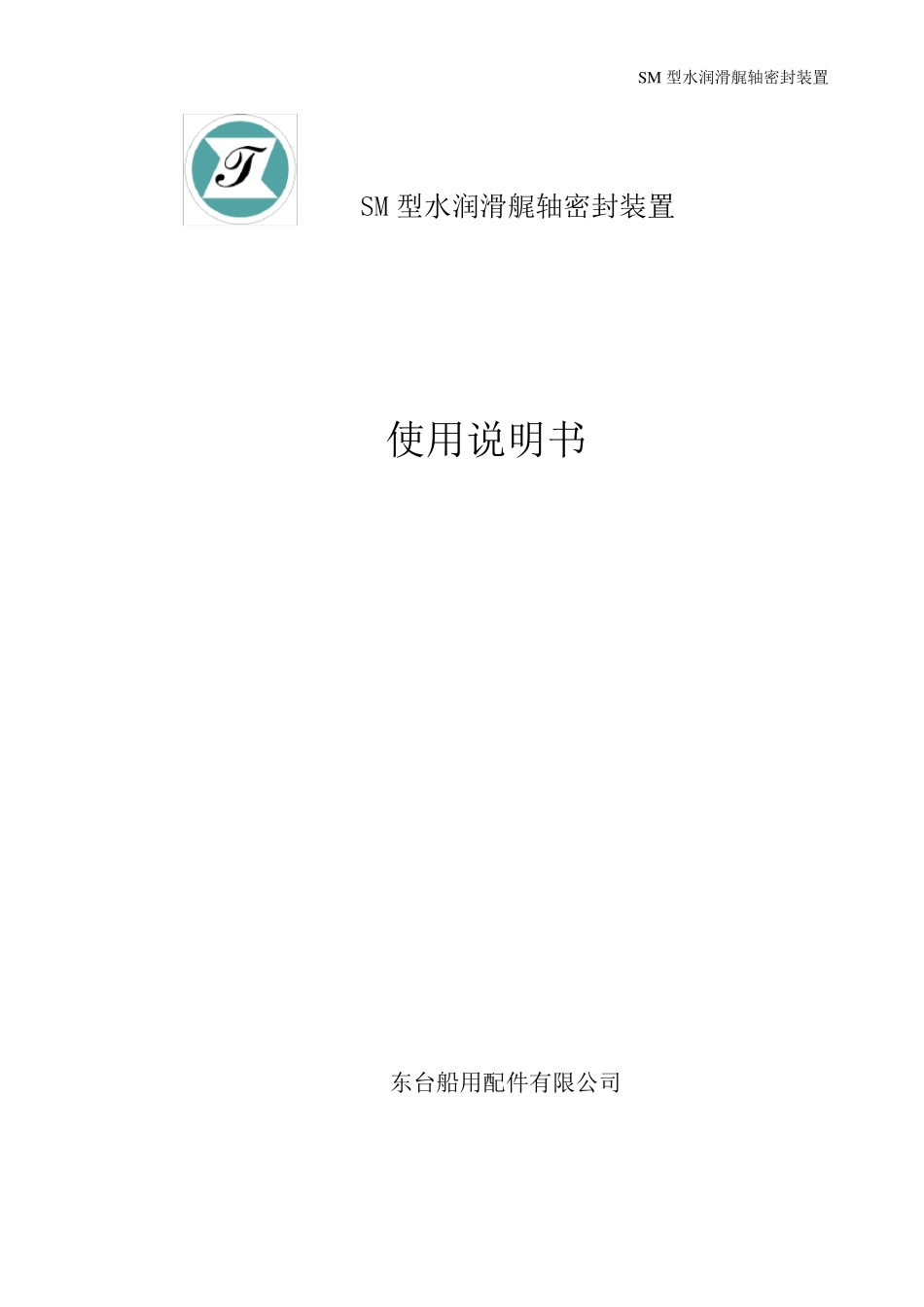

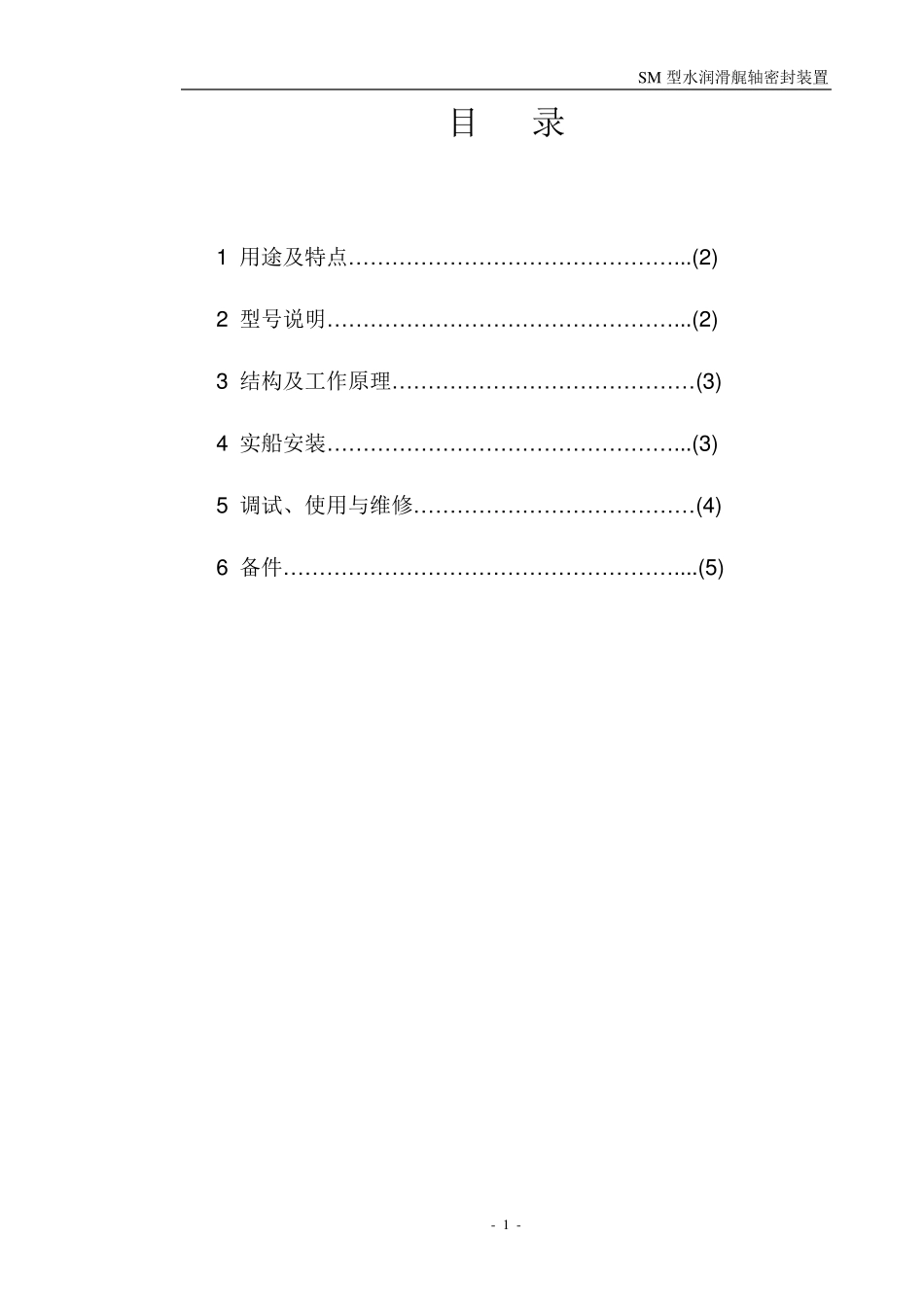

SM 型水润滑艉轴密封装置 SM 型水润滑艉轴密封装置 使用说明书 东台船用配件有限公司 SM 型水润滑艉轴密封装置 - 1 - 目 录 1 用途及特点………………………………………...(2 ) 2 型号说明…………………………………………...(2 ) 3 结构及工作原理……………………………………(3 ) 4 实船安装…………………………………………...(3 ) 5 调试、使用与维修…………………………………(4 ) 6 备件………………………………………………....(5 ) SM 型水润滑艉轴密封装置 - 2 - 1 用途及特点 “通洲”牌SM 型水润滑艉轴密封装置(专利号:91230604)适用于各类水润滑艉管轴承的海洋运输船、内河运输船、旅游船、渡轮、工程船及各种军船。 本装置具有结构先进、装拆方便、无污染、使用寿命长、功率损耗小等优点。特有附设气胎密封,使船舶无须进坞,便可在水上对密封装置进行检查、调整和维修。 基本技术参数: 艉轴基本直径范围 50~800mm 艉轴衬套外径 70~850mm 艉轴线速度 ≦7m/s 润滑水工作压力 ≦0.2MPa 气胎充气压力 0.2~ 0.6MPa 平均泄漏量 ≦300ml/h 允许轴向窜动量 <±0.5 2 型号说明 SM *** 1 .气胎 2 .本体 3 .密封圈 4 .端盖 5 .衬套 6 .夹环 图(1 )结构示意图 型号标记:水润滑艉轴密封装置 规格:衬套外径 SM 型水润滑艉轴密封装置 - 3 - 3 结构及工作原理 3 .1 结构 本装置由装置总成(本体、气胎)、密封总成(密封圈、弹簧、端盖、衬套、夹环)及水、气管路(管路及阀、表件由船厂按设计要求配置)三大部分组成。 3 .2 工作原理 本装置通过水压及水密封圈与端密封盖轴向合理过盈而发挥密封作用,同时通过运转,在水密封圈唇口形成最佳水膜,达到密封、隔离海水的目的。 4 实船安装 4 .1 安装注意事项: a 开箱,对照装箱单核实型号、规格及配件、附件; b 检查密封装置在运输途中有否损坏; c 检查艉轴、艉管轴承是否清洁; d 安装现场及安装工具保持清洁,防止异物进入密封圈内腔。 4 .2 安装步骤 a 艉轴插入船体后,在舱内依次向轴上套入垫片、装置总成、密封总成、“O”型圈、夹环、然后推向船体; b 将垫片、装置总成用螺栓均匀紧固在船体上,并用铜丝串固止动; c 检查、确认水密封圈、弹簧在衬套规定位置后,移入装置总成内,安装、固定好端密封盖后,前移“O”型圈,然后将剖分式夹环与衬套联接。 d...
