主板插针电源安装图解VIP免费

主板插针电源安装图解_第1页
1/10
主板插针电源安装图解_第2页
2/10
主板插针电源安装图解_第3页
3/10

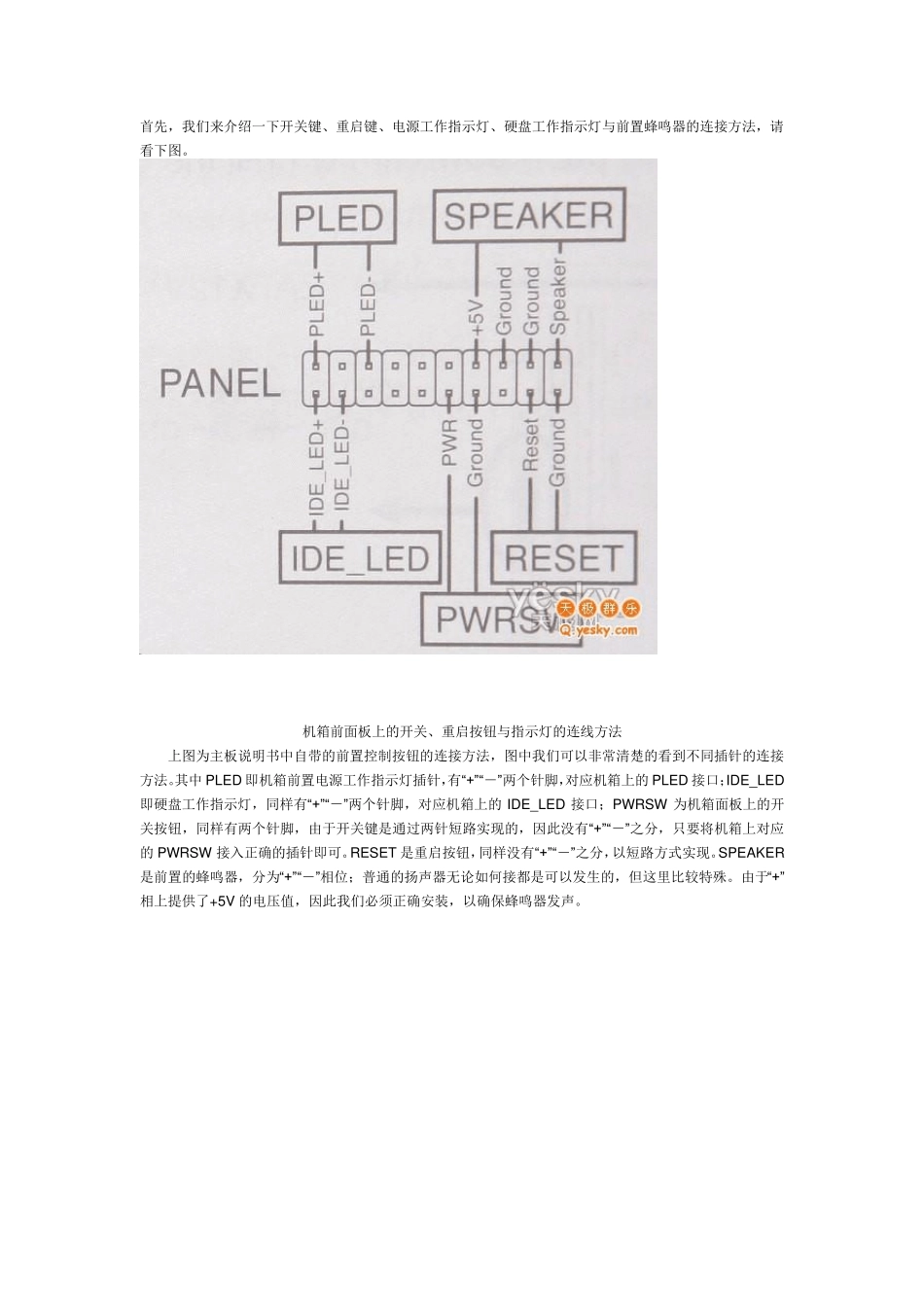

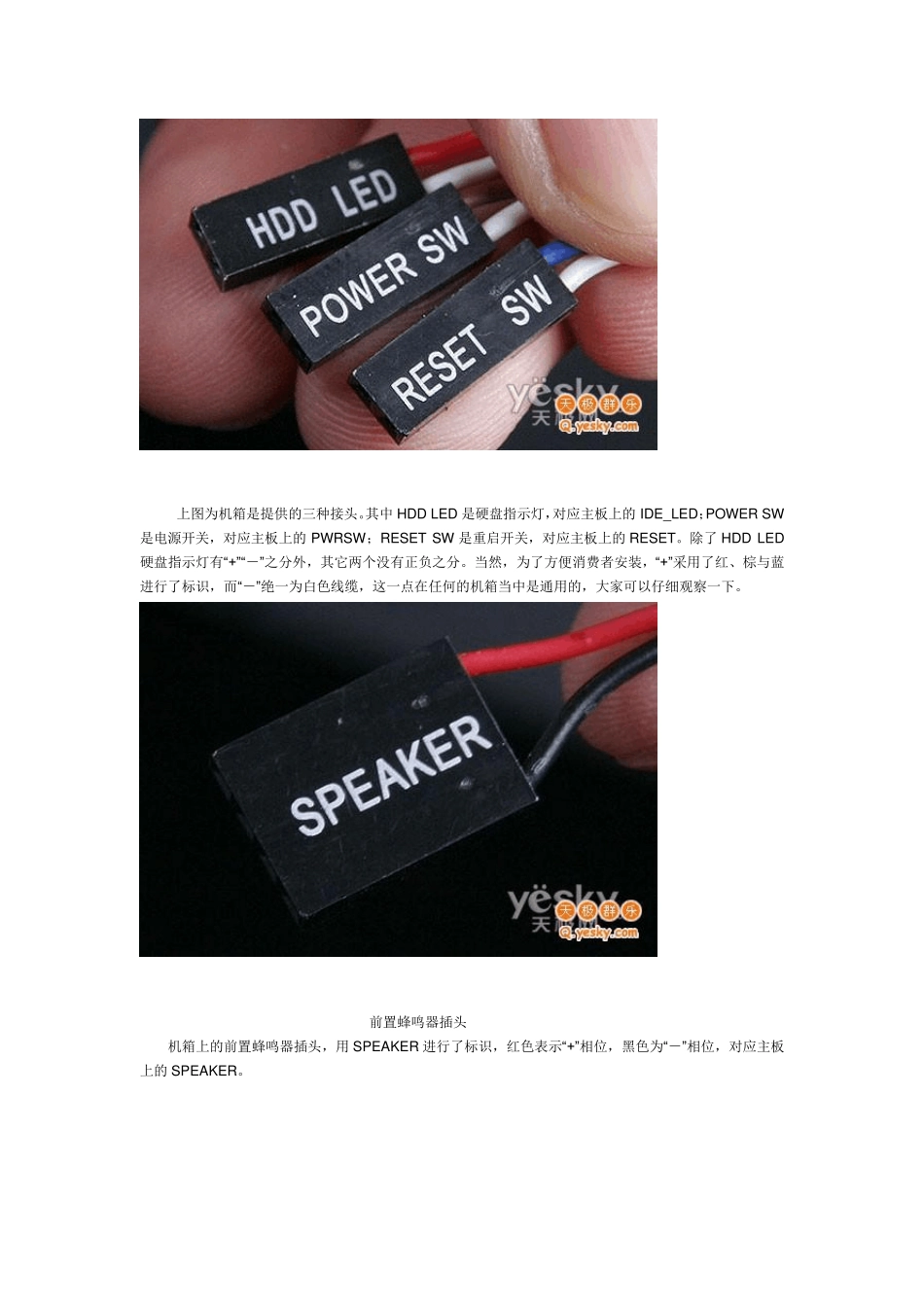

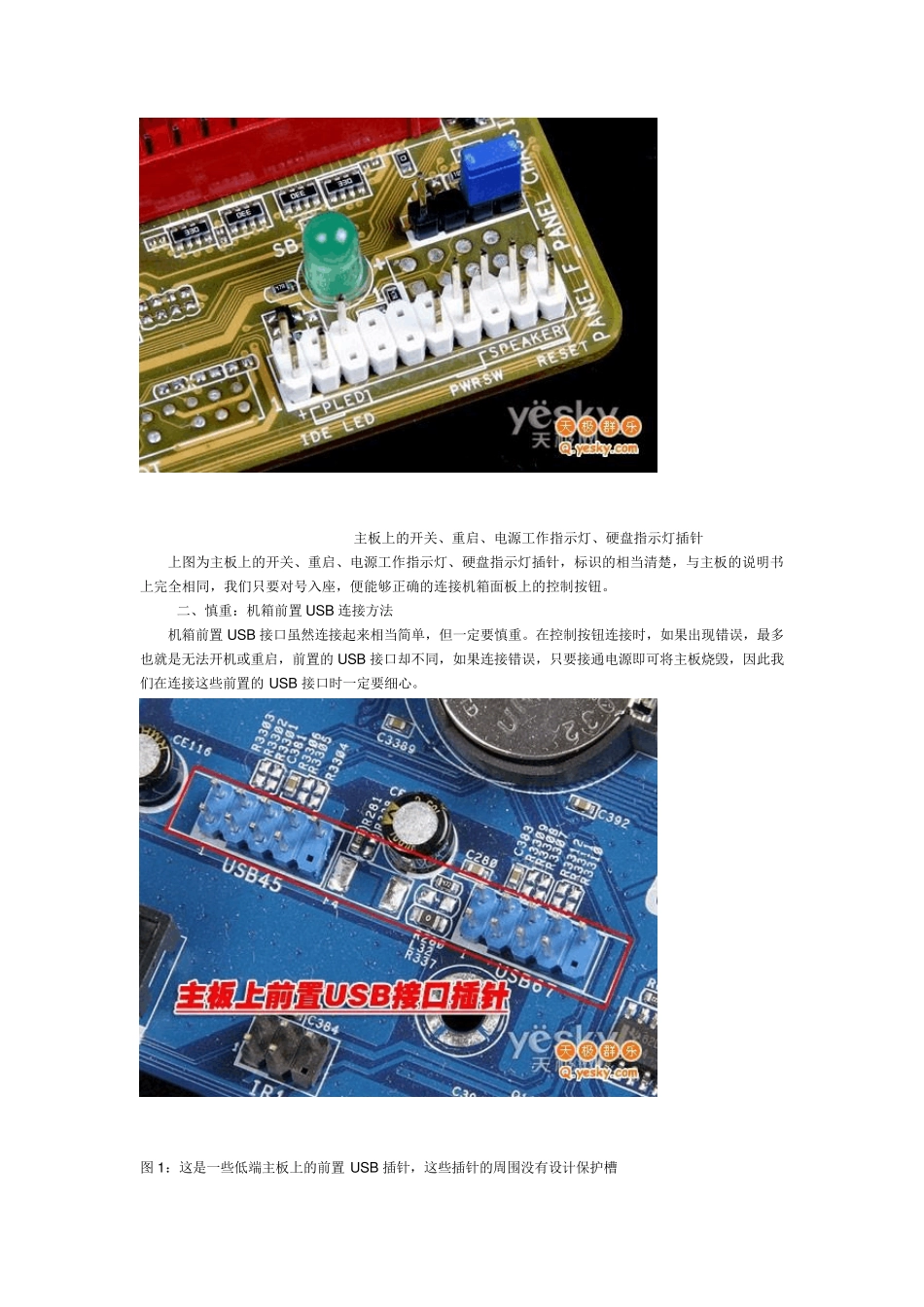

首先,我们来介绍一下开关键、重启键、电源工作指示灯、硬盘工作指示灯与前置蜂鸣器的连接方法,请看下图。 机箱前面板上的开关、重启按钮与指示灯的连线方法 上图为主板说明书中自带的前置控制按钮的连接方法,图中我们可以非常清楚的看到不同插针的连接方法。其中 PLED 即机箱前置电源工作指示灯插针,有“+”“-”两个针脚,对应机箱上的 PLED 接口;IDE_LED即硬盘工作指示灯,同样有“+”“-”两个针脚,对应机箱上的 IDE_LED 接口;PWRSW 为机箱面板上的开关按钮,同样有两个针脚,由于开关键是通过两针短路实现的,因此没有“+”“-”之分,只要将机箱上对应的 PWRSW 接入正确的插针即可。RESET 是重启按钮,同样没有“+”“-”之分,以短路方式实现。SPEAKER是前置的蜂鸣器,分为“+”“-”相位;普通的扬声器无论如何接都是可以发生的,但这里比较特殊。由于“+”相上提供了+5V 的电压值,因此我们必须正确安装,以确保蜂鸣器发声。 上图为机箱是提供的三种接头。其中HDD LED 是硬盘指示灯,对应主板上的IDE_LED;POWER SW是电源开关,对应主板上的PWRSW;RESET SW 是重启开关,对应主板上的RESET。除了HDD LED硬盘指示灯有“+”“-”之分外,其它两个没有正负之分。当然,为了方便消费者安装,“+”采用了红、棕与蓝进行了标识,而“-”绝一为白色线缆,这一点在任何的机箱当中是通用的,大家可以仔细观察一下。 前置蜂鸣器插头 机箱上的前置蜂鸣器插头,用SPEAKER 进行了标识,红色表示“+”相位,黑色为“-”相位,对应主板上的SPEAKER。 主板上的开关、重启、电源工作指示灯、硬盘指示灯插针 上图为主板上的开关、重启、电源工作指示灯、硬盘指示灯插针,标识的相当清楚,与主板的说明书上完全相同,我们只要对号入座,便能够正确的连接机箱面板上的控制按钮。 二、慎重:机箱前置 USB 连接方法 机箱前置 USB 接口虽然连接起来相当简单,但一定要慎重。在控制按钮连接时,如果出现错误,最多也就是无法开机或重启,前置的USB 接口却不同,如果连接错误,只要接通电源即可将主板烧毁,因此我们在连接这些前置的USB 接口时一定要细心。 图 1:这是一些低端主板上的前置 USB 插针,这些插针的周围没有设计保护槽 图2:这是一些中高端主板上的前置USB 插针,有保护槽 在低端与中高端的主板上,USB 插针虽然位置与外观有所不同,但插针数量与排列是完全相同的,我们只要掌握正确的连接方...
