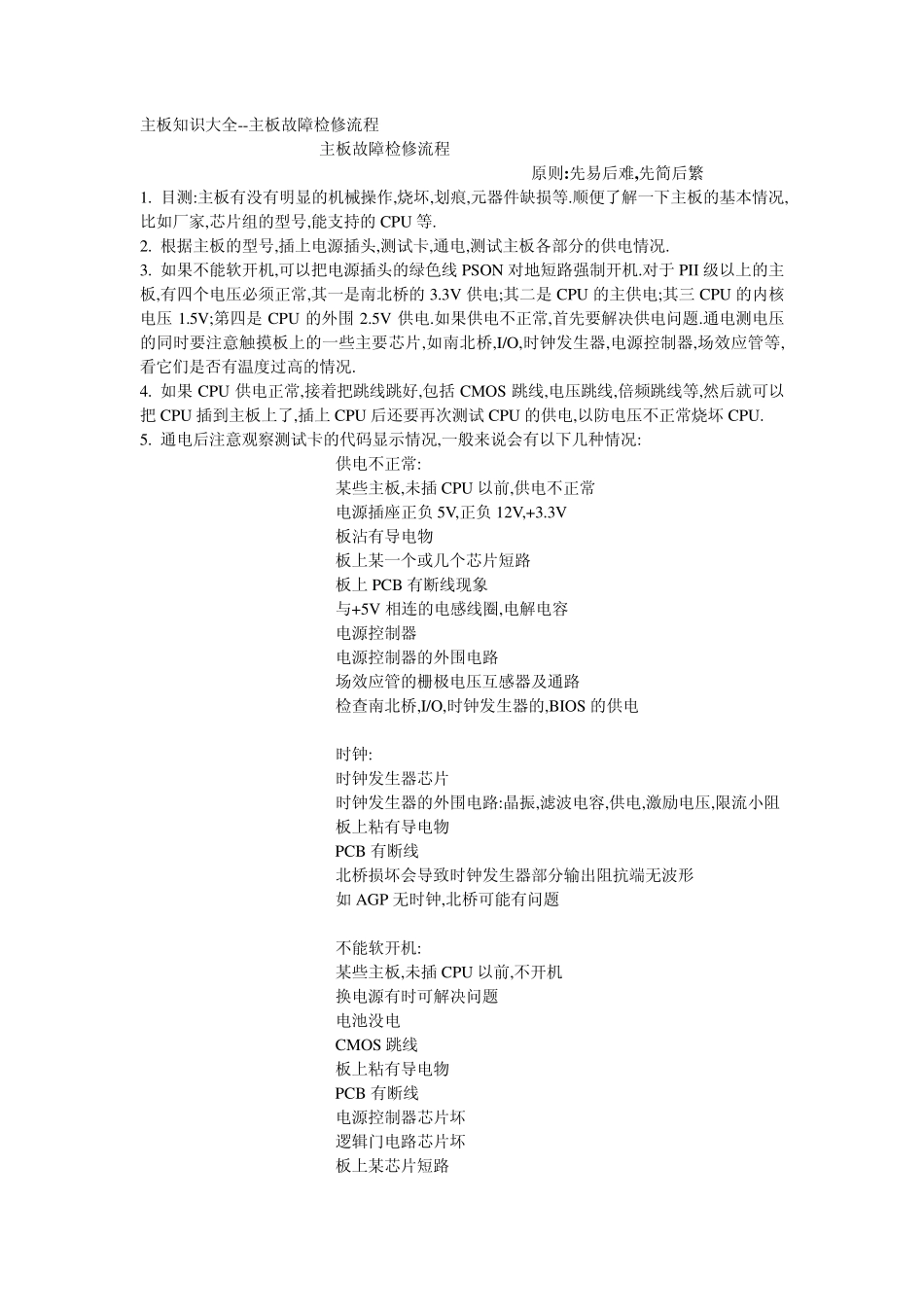

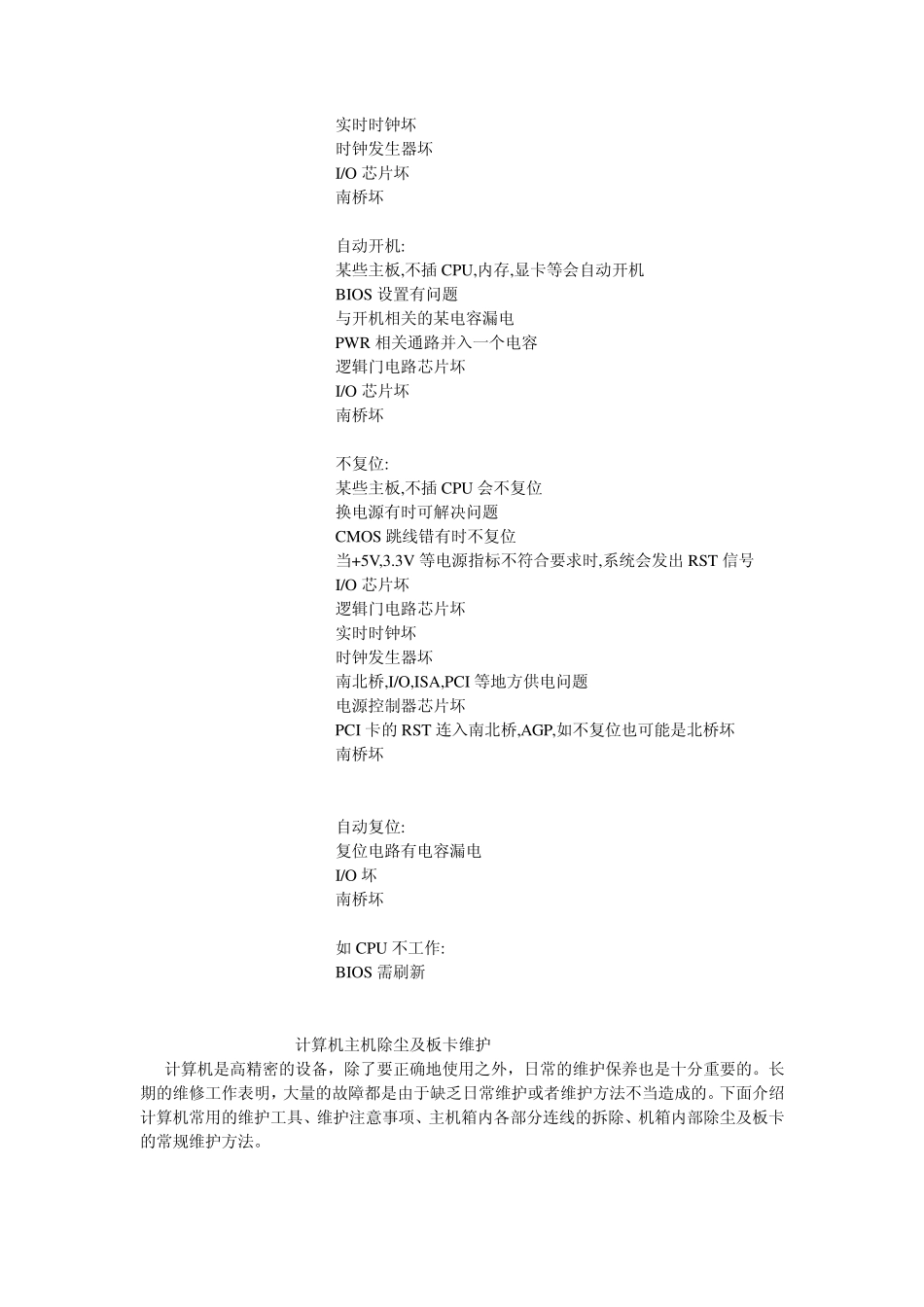

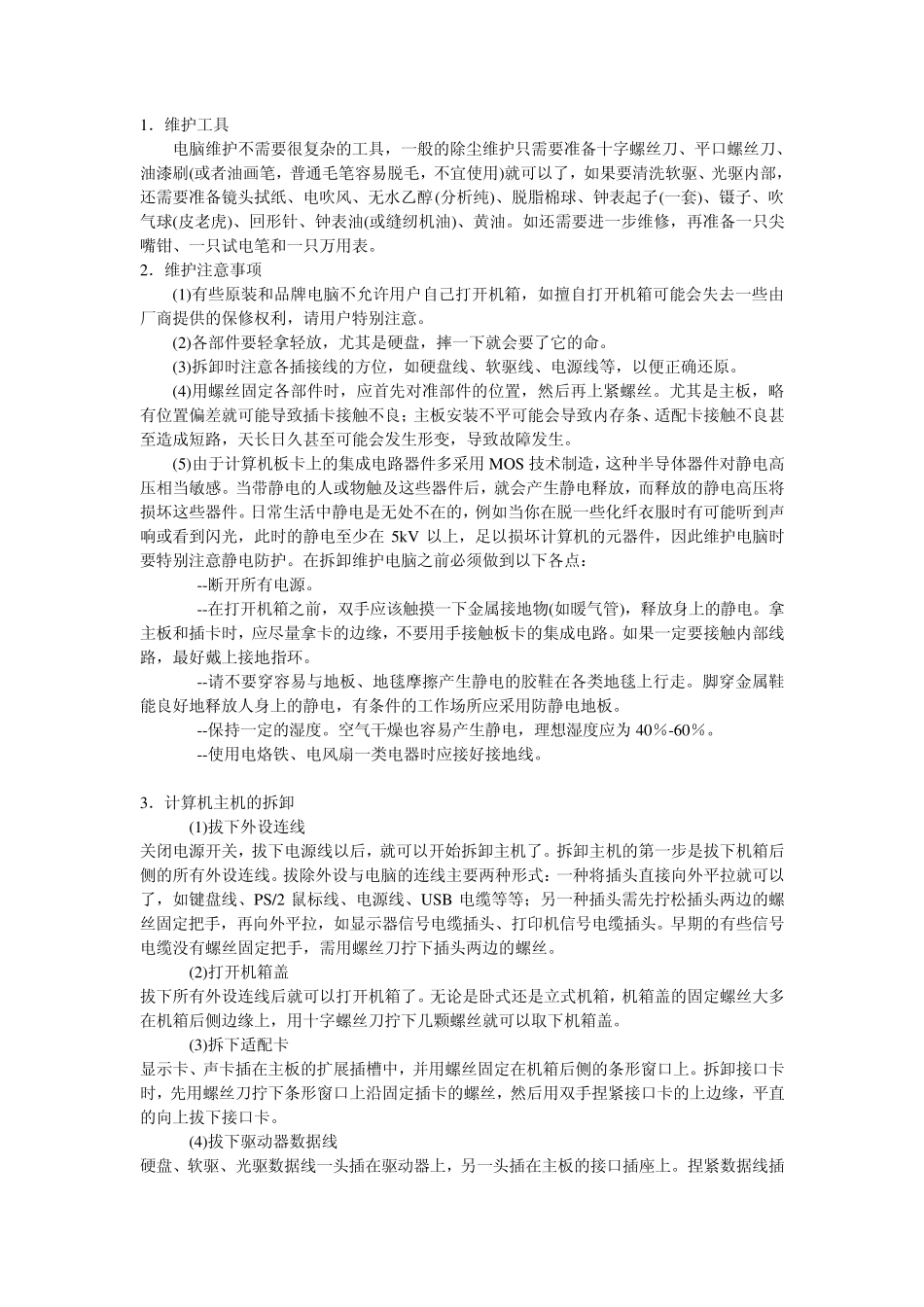

主板知识大全--主板故障检修流程 主板故障检修流程 原则:先易后难,先简后繁 1. 目测:主板有没有明显的机械操作,烧坏,划痕,元器件缺损等.顺便了解一下主板的基本情况,比如厂家,芯片组的型号,能支持的CPU 等. 2. 根据主板的型号,插上电源插头,测试卡,通电,测试主板各部分的供电情况. 3. 如果不能软开机,可以把电源插头的绿色线 PSON 对地短路强制开机.对于 PII 级以上的主板,有四个电压必须正常,其一是南北桥的3.3V 供电;其二是 CPU 的主供电;其三 CPU 的内核电压 1.5V;第四是 CPU 的外围 2.5V 供电.如果供电不正常,首先要解决供电问题.通电测电压的同时要注意触摸板上的一些主要芯片,如南北桥,I/O,时钟发生器,电源控制器,场效应管等,看它们是否有温度过高的情况. 4. 如果 CPU 供电正常,接着把跳线跳好,包括 CMOS 跳线,电压跳线,倍频跳线等,然后就可以把 CPU 插到主板上了,插上 CPU 后还要再次测试 CPU 的供电,以防电压不正常烧坏CPU . 5. 通电后注意观察测试卡的代码显示情况,一般来说会有以下几种情况: 供电不正常: 某些主板,未插 CPU 以前,供电不正常 电源插座正负 5V,正负 12V,+3.3V 板沾有导电物 板上某一个或几个芯片短路 板上 PCB 有断线现象 与+5V 相连的电感线圈,电解电容 电源控制器 电源控制器的外围电路 场效应管的栅极电压互感器及通路 检查南北桥,I/O,时钟发生器的,BIOS 的供电 时钟: 时钟发生器芯片 时钟发生器的外围电路:晶振,滤波电容,供电,激励电压,限流小阻 板上粘有导电物 PCB 有断线 北桥损坏会导致时钟发生器部分输出阻抗端无波形 如 AGP 无时钟,北桥可能有问题 不能软开机: 某些主板,未插 CPU 以前,不开机 换电源有时可解决问题 电池没电 CMOS 跳线 板上粘有导电物 PCB 有断线 电源控制器芯片坏 逻辑门电路芯片坏 板上某芯片短路 实时时钟坏 时钟发生器坏 I/O 芯片坏 南桥坏 自动开机: 某些主板,不插 CPU,内存,显卡等会自动开机 BIOS 设置有问题 与开机相关的某电容漏电 PW R 相关通路并入一个电容 逻辑门电路芯片坏 I/O 芯片坏 南桥坏 不复位: 某些主板,不插 CPU 会不复位 换电源有时可解决问题 CMOS 跳线错有时不复位 当+5V,3.3V 等电源指标不符合要求时,系统会发出 RST 信号 I/O 芯片坏 逻辑门电路芯片坏 实时时钟坏 时钟发生器坏 南北桥,I/O,ISA,PCI 等地方供电问题 电源控制器芯片坏 PCI 卡...
