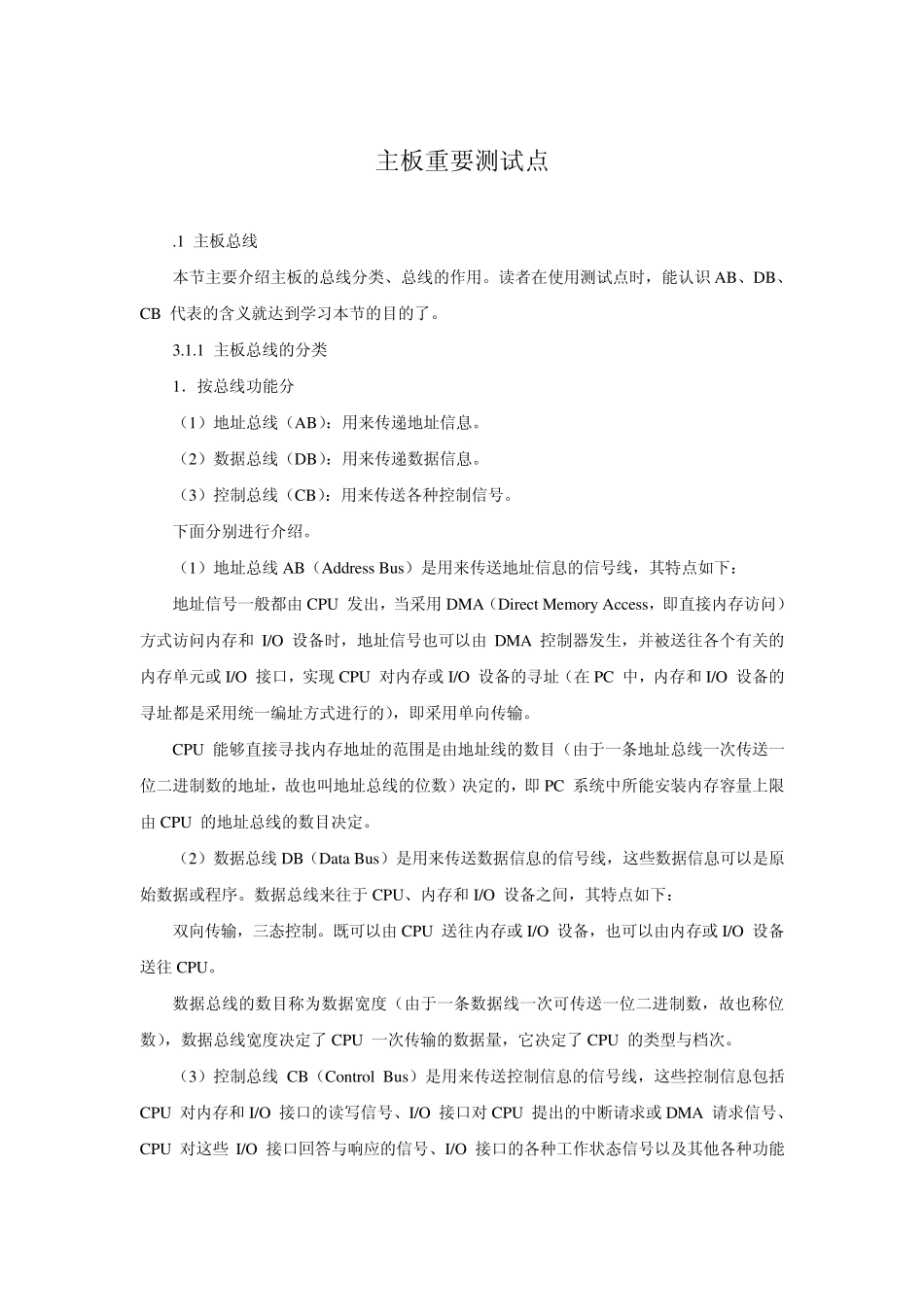

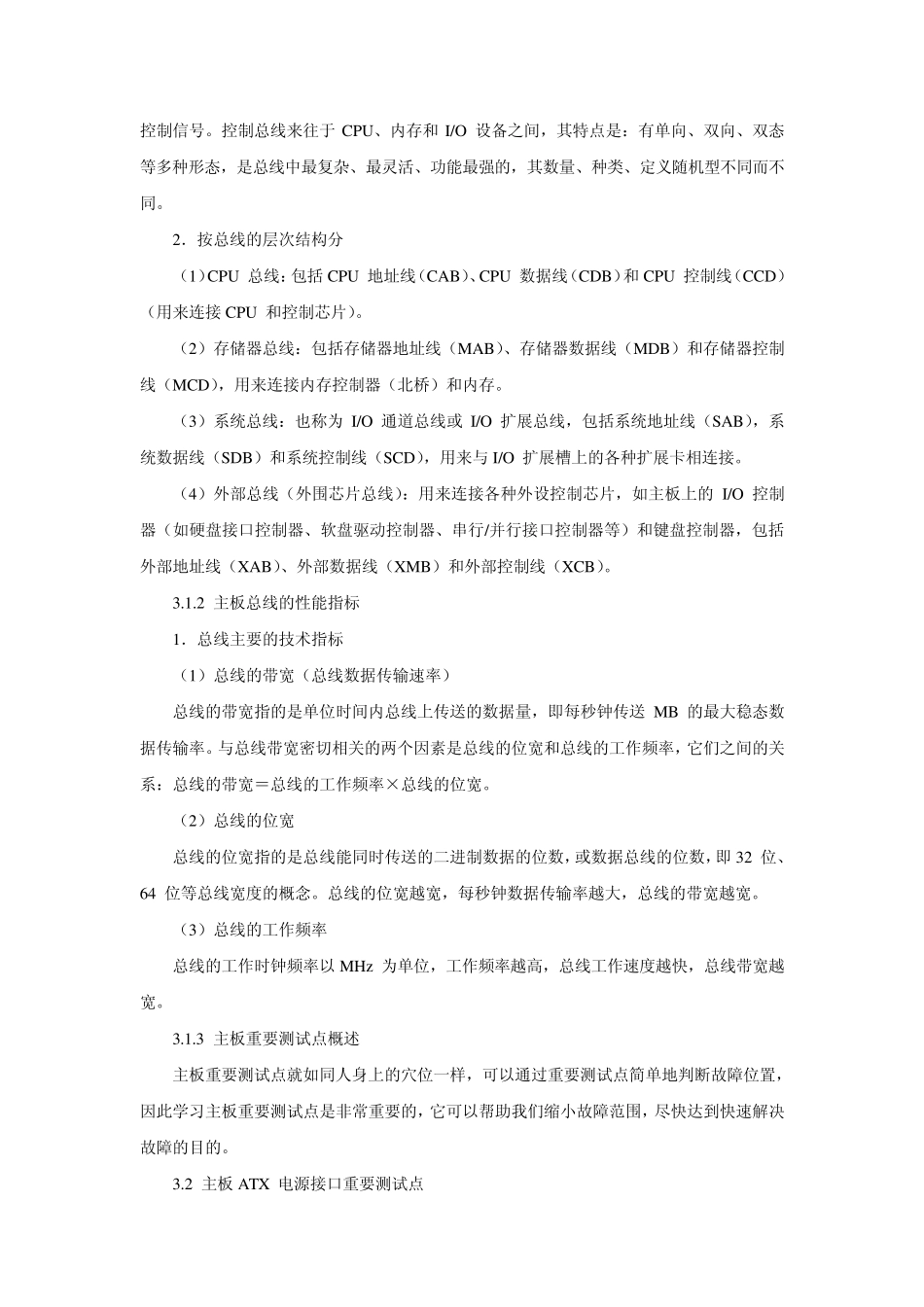

主板重要测试点 .1 主板总线 本节主要介绍主板的总线分类、总线的作用。读者在使用测试点时，能认识 AB、DB、CB 代表的含义就达到学习本节的目的了。 3.1.1 主板总线的分类 1．按总线功能分 （1）地址总线（AB）：用来传递地址信息。 （2）数据总线（DB）：用来传递数据信息。 （3）控制总线（CB）：用来传送各种控制信号。 下面分别进行介绍。 （1）地址总线AB（Address Bu s）是用来传送地址信息的信号线，其特点如下： 地址信号一般都由 CPU 发出，当采用 DMA（Direct Memory Access，即直接内存访问）方式访问内存和 I/O 设备时，地址信号也可以由 DMA 控制器发生，并被送往各个有关的内存单元或 I/O 接口，实现 CPU 对内存或 I/O 设备的寻址（在 PC 中，内存和 I/O 设备的寻址都是采用统一编址方式进行的），即采用单向传输。 CPU 能够直接寻找内存地址的范围是由地址线的数目（由于一条地址总线一次传送一位二进制数的地址，故也叫地址总线的位数）决定的，即 PC 系统中所能安装内存容量上限由 CPU 的地址总线的数目决定。 （2）数据总线DB（Data Bu s）是用来传送数据信息的信号线，这些数据信息可以是原始数据或程序。数据总线来往于 CPU、内存和 I/O 设备之间，其特点如下： 双向传输，三态控制。既可以由 CPU 送往内存或 I/O 设备，也可以由内存或 I/O 设备送往 CPU。 数据总线的数目称为数据宽度（由于一条数据线一次可传送一位二进制数，故也称位数），数据总线宽度决定了 CPU 一次传输的数据量，它决定了 CPU 的类型与档次。 （3）控制总线CB（Control Bu s）是用来传送控制信息的信号线，这些控制信息包括CPU 对内存和 I/O 接口的读写信号、I/O 接口对 CPU 提出的中断请求或 DMA 请求信号、CPU 对这些 I/O 接口回答与响应的信号、I/O 接口的各种工作状态信号以及其他各种功能控制信号。控制总线来往于 CPU、内存和 I/O 设备之间，其特点是：有单向、双向、双态等多种形态，是总线中最复杂、最灵活、功能最强的，其数量、种类、定义随机型不同而不同。 2．按总线的层次结构分 （1）CPU 总线：包括 CPU 地址线（CAB）、CPU 数据线（CDB）和 CPU 控制线（CCD）（用来连接 CPU 和控制芯片）。 （2）存储器总线：包括存储器地址线（MAB）、存储器数据线（MDB）和存储器控制线（MCD），用来连接内存控制器（北桥）和内存。 （3）系统总线：也...
