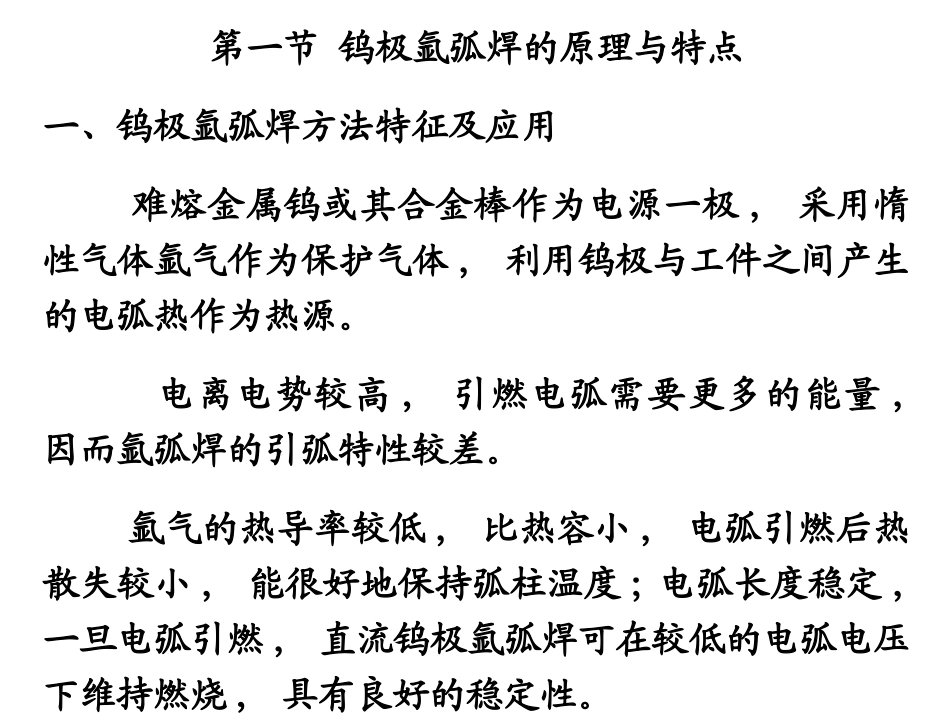

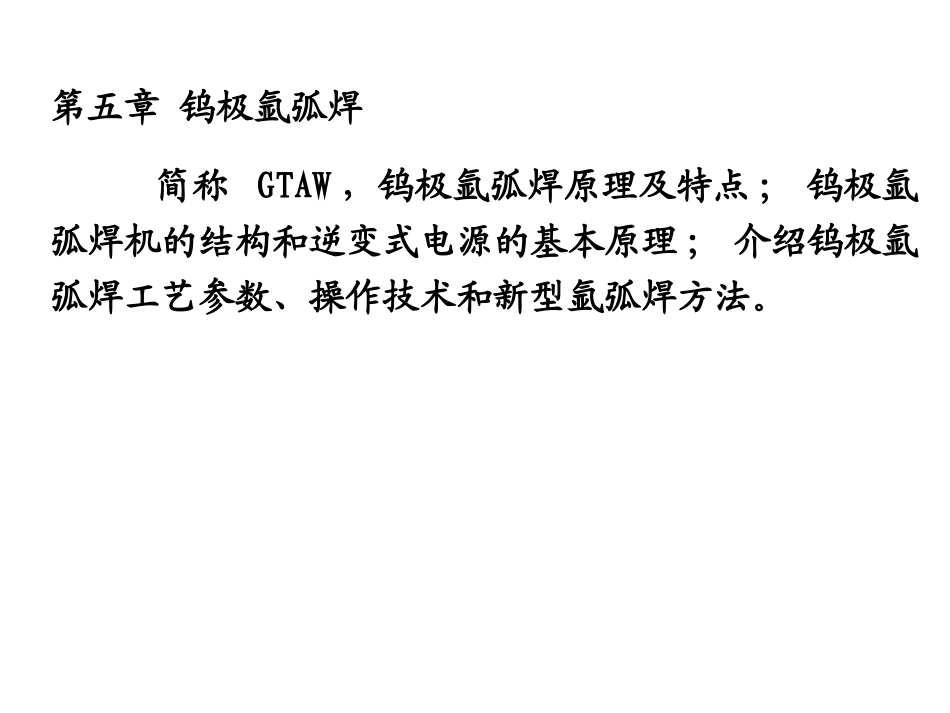

焊接2016年10月27日第五章钨极氩弧焊简称GTAW,钨极氩弧焊原理及特点;钨极氩弧焊机的结构和逆变式电源的基本原理;介绍钨极氩弧焊工艺参数、操作技术和新型氩弧焊方法。第一节钨极氩弧焊的原理与特点一、钨极氩弧焊方法特征及应用难熔金属钨或其合金棒作为电源一极,采用惰性气体氩气作为保护气体,利用钨极与工件之间产生的电弧热作为热源。电离电势较高,引燃电弧需要更多的能量,因而氩弧焊的引弧特性较差。氩气的热导率较低,比热容小,电弧引燃后热散失较小,能很好地保持弧柱温度;电弧长度稳定,一旦电弧引燃,直流钨极氩弧焊可在较低的电弧电压下维持燃烧,具有良好的稳定性。第一节钨极氩弧焊的原理与特点一、钨极氩弧焊方法特征及应用交流钨极氩弧焊由于电源极性频繁变换,存在稳弧和消除直流分量的问题。钨极氩弧焊有手工和自动焊两种,根据焊件厚度和设计要求,可以添加或不加填充金属焊丝。为了适应新材料以及新结构的要求,钨极氩弧焊也出现了一些新的形式,如钨极脉冲氩弧焊、热丝钨极氩弧焊、钨极氩弧点焊等。第一节钨极氩弧焊的原理与特点一、钨极氩弧焊方法特征及应用钨极氩弧焊由于具有良好的电弧稳定性和良好的保护性能,是目前焊接有色金属及其合金、不锈钢、高温合金和难熔活性金属的理想方法,特别适合不开坡口、不加填充金属的薄板及全位置焊。由于钨电极载流能力有限,电弧穿透能力受到限制,所以钨极氩弧焊一般只适用于焊接厚度小于6mm的工件,或用于工件的打底焊,以保证单面焊背面成形。二、钨极氩弧焊焊枪主要功用是可靠地传输焊接电流和获得良好的气体保护效果。焊枪应满足以下要求(5项)目前国内使用的钨极氩弧焊焊枪分为两类:一类是空气自冷式,一类是水冷式。三、钨极氩弧焊的电极钨极氩弧焊时钨棒作为电弧的一极,发射或接受电子,导通电流传输能量,而且要求在焊接过程中不熔化,以保持电弧稳定。(一)电极材料要求对于电极的基本要求是,发射电子能力强,耐高温,不易烧损或熔化,有较大的电流承载能力等。生产中通常以钨棒在一定直径下容许通过的最大焊接电流、耐用性、引弧及稳弧性能作为评定和选择钨极材质的指标。表(5-1)(二)钨极直径和端部形状钨极直径和端部形状对许用电流大小、电弧形态和稳定性以及焊缝成形都有重要影响。表(5-2)图5-3,表5-3第二节钨极氩弧焊焊机一、钨极氩弧焊的电流种类和极性钨极氩弧焊根据被焊构件的材质和焊接要求可以选择直流、交流和脉冲三种焊接电源。直流电源还有正极性和反极性两种接法可供选用。焊接铝、镁及其合金应优先选择交流电源,其他金属一般选择直流正极性。二、逆变式钨极氩弧焊设备简介设备按电源性质可分为直流、交流、方波交流和脉冲交流钨极氩弧焊机等几种;按操作方式又可分为手工、自动钨极氩弧焊机两类。自动钨极氩弧焊机是在手工钨极氩弧焊机的结构基础上,增加焊接小车或工件转动和填充丝送进机构及相应的控制电路而成的。逆变电源的基本原理:弧焊逆变电源的基本流程可归纳为:工频交流→直流→中频交流→降压→交流或直流。具有重量轻、体积小、动特性好和焊接性能优良第三节钨极氩弧焊工艺一、常规钨极氩弧焊工艺技术(一)接头及坡口形式钨极氩焊有对接、搭接、角接、T形接、端接五种基本接头形式。4mm以下板厚对接焊可用I形坡口,其装配间隙为零时可不加填充丝,否则需加填充丝或用卷边接头。4~6mm对接焊缝可采用I形接头双面焊,6mm以上一般需开V、U或X形坡口,钝边高度不超过3mm,装配间隙也应在3mm以内。(二)工件及填充丝焊前处理清除填充焊丝及工件坡口和坡口两侧表面至少20mm范围内的油污、水分、灰尘和氧化膜等是保证焊接质量的重要工艺步骤。可用有机溶剂,如丙铜、汽油等也可用专门的工业清洗剂清除油、污和灰尘。可用机械清理和化学清洗除去氧化膜,如不锈钢用砂布打磨或钢丝刷清洗理;铝合金用刮刀清理;铝、镁焊丝及重要焊件用碱洗及酸液冲洗中和光化。(一)工艺参数的选择原则1.焊接电流和钨棒直径电流的大小是决定焊缝熔深的主要参数,根据工件材质、厚度、接头形式、焊接位置等因素选择,钨棒直径则根据电流大小、电流种类选择对电弧引燃和稳定以及对焊缝熔深和熔宽都有一定的影响。2.保护气体流量和喷嘴孔径气体流量...
