主要计算参数在ETABS中的实现及重要设计指标的输出VIP专享VIP免费

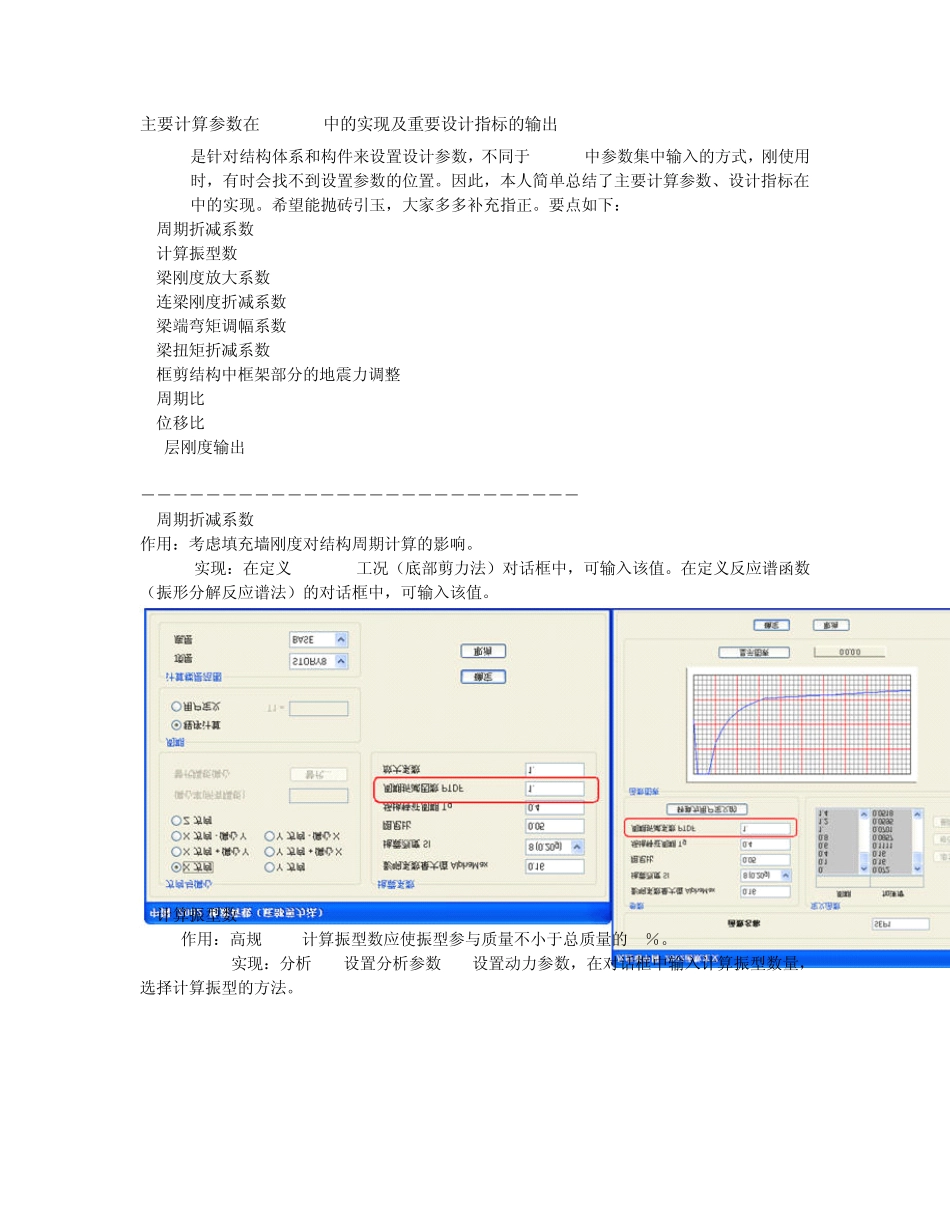

主要计算参数在ETABS中的实现及重要设计指标的输出ETABS是针对结构体系和构件来设置设计参数，不同于SATWE中参数集中输入的方式，刚使用ETABS时，有时会找不到设置参数的位置。因此，本人简单总结了主要计算参数、设计指标在ETABS中的实现。希望能抛砖引玉，大家多多补充指正。要点如下：1周期折减系数2计算振型数3梁刚度放大系数4连梁刚度折减系数5梁端弯矩调幅系数6梁扭矩折减系数7框剪结构中框架部分的地震力调整8周期比9位移比10层刚度输出－－－－－－－－－－－－－－－－－－－－－－－－－－－1周期折减系数作用：考虑填充墙刚度对结构周期计算的影响。ETABS实现：在定义 QUAKE工况（底部剪力法）对话框中，可输入该值。在定义反应谱函数（振形分解反应谱法）的对话框中，可输入该值。2计算振型数作用：高规“……计算振型数应使振型参与质量不小于总质量的90％。”ETABS实现：分析>设置分析参数>设置动力参数，在对话框中输入计算振型数量，选择计算振型的方法。3.梁刚度放大系数作用：考虑楼面翼缘的作用。ETABS实现：选中需要指定刚度放大系数的梁，点击命令指定 >框架>框架属性修改，在“围绕3轴的惯性矩”一栏输入放大系数。注意：除非人为修改，在默认情况下梁的弯矩方向是围绕局部坐标3轴，所以修改“围绕3轴的惯性矩”。相对而言，在选择梁单元时操作会繁琐一些，可以通过定义组及灵活地利用多种选择途径来化繁为简。应该还要该二轴的抗剪面积4连梁刚度折减系数作用：连梁作为耗能构件，折减其刚度，允许适当开裂，将地震作用转移到竖向构件。ETABS实现：选中连梁单元，点击命令指定>壳/面>壳刚度修改，在f11、f22、f12三项中输入折减系数（个人认为连梁开裂与这三项刚度关系较密切），也有做法是在所有刚度项中都输入折减系数。注意：选择菜单里可以按连梁标记，来选择所有的、部分的或单个连梁。sc5梁端弯矩调幅系数作用：考虑塑性变形内力重分布对梁端负弯矩进行适当调幅。ETABS实现：程序默认的调幅系数为0.85，并自动进行梁端弯矩调幅，梁跨中弯矩自动按平衡条件增大。若需要采用不同的调幅系数，可以在混凝土框架设计覆盖项中修改，修改时需要先选中构件。注意：梁端弯矩应该取用梁端位于柱边处的弯矩值，而不是柱中线处。ETABS是按柱边处的弯矩值进行调幅的。6梁扭矩折减系数作用：当计算中未考虑楼盖对梁的约束作用时，可以对梁的计算扭矩予以适当折减。ETABS实现：修改混凝土框架设计覆盖项中“扭矩调整系数”。注意：...
